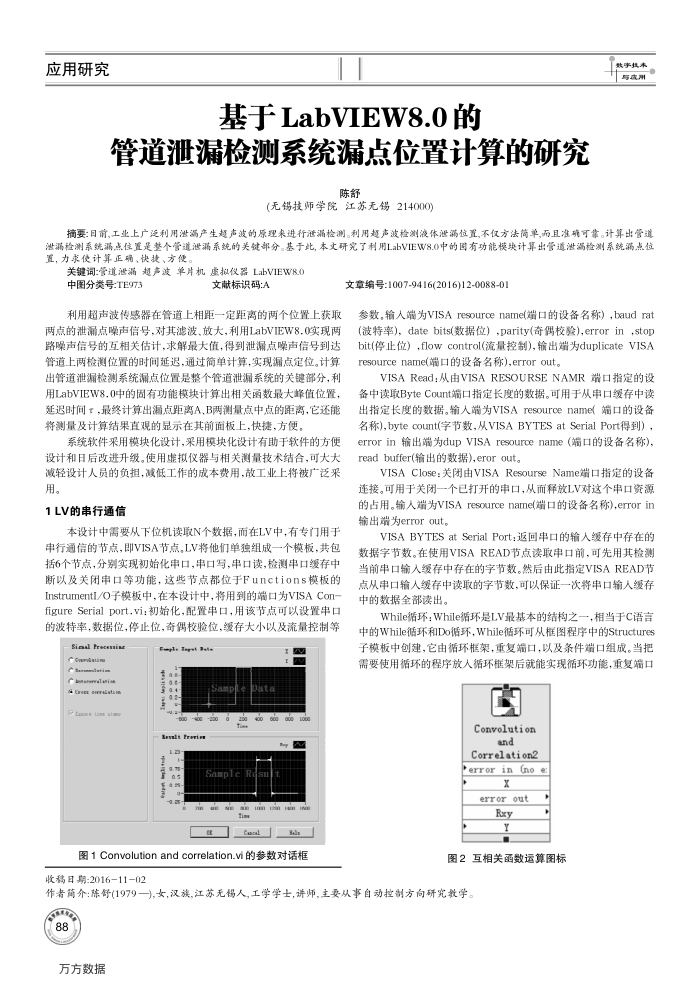

应用研究
基于LabVIEW8.0的
管道泄漏检测系统漏点位置计算的研究
陈舒
(无锡技师学院江苏无锡214000)
共中书与流用
摘要：日前，工业上广泛利用泄荡产生超声波的原理未进行泄漏检测。利用超声波检测液体泄满位置，不仅方法简单，而且准确可靠。计算出管道泄漏检测系统漏点住置是整个管道泄漏系统的关键部分。基于此，本丈研究了利用LabVIEW8.0中的国有功能模块计算出管道泄漏检测系统荡点位置，力求使计算正确、快捷、方便。
关键词:管道泄漏超声波单片机虚拟仪器LabVIEW8.0
中图分类号：TE973
文献标识码:A
利用超声波传感器在管道上相距一定距离的两个位置上获取两点的泄漏点噪声信号，对其滤波、放大，利用LabVIEW8.0实现两路噪声信号的互相关估计，求解最大值，得到泄漏点噪声信号到达管道上两检测位置的时间延退，通过简单计算，实现漏点定位。计算出管道泄漏检测系统漏点位置是整个管道泄漏系统的关键部分，利用LabVIEW8.0中的固有功能模块计算出相关函数最大峰值位置，延退时间，最终计算出漏点距离A、B两测量点中点的距离，它还能将测量及计算结果直观的显示在其前面板上，快捷，方便。
系统软件采用模块化设计，采用模块化设计有助于软件的方便设计和日后改进升级。使用虚拟仪器与相关测量技术结合，可大大减轻设计人员的负担，减低工作的成本费用，故工业上将被广泛采用。
1LV的串行通信
本设计中需要从下位机读取N个数据，而在LV中，有专门用于串行通信的节点，即VISA节点，LV将他们单独组成一个模板，共包括6个节点，分别实现初始化串口，串口写，串口读，检测串口缓存中断以及关闭申口等功能，这些节点都位于Functions模板的 Instrumentl/O子模板中，在本设计中，将用到的端口为VISACon figure SerialDort.vi；初始化，配置串口，用该节点可以设置串口的波特率，数据位，停止位，奇偶校验位，缓存大小以及流量控制等
Sial Prssis Cndnuir
C bsamulatia
Cle Iet Eat
四 y A
图1Convolutionandcorrelation.vi的参数对话框
收稿日期：2016-11-02
文章编号:1007-9416(2016)12-0088-01
参数，输人端为VISAresourcename(端口的设备名称)，baudrat(波特率)，datebits(数据位），Darity(奇偶校验),error in，stop bit(停止位）flowcontrol(流量控制),输出端为duplicateViSA resourcename(端口的设备名称)，errorout。
VISARead从由VISARESOURSENAMR端口指定的设备中读取ByteCount端口指定长度的数据。可用于从串口缓存中读出指定长度的数据。输人端为VisAresouroename(端口的设备名称),byte count(字节数，从VISABYTES at Serial Port得到)， errorin输出端为dupVisAresouroename(端口的设备名称)， read buffer(输出的数据),eror out。
VISAClose：关闭由VISAResourseName端口指定的设备连接。可用于关闭一个已打开的申口，从而释放LV对这个串口资源的占用。输端为VISAresourcename(端口的设备名称),error in 输出端为error out。
VISABYTESatSerialPort：返回串口的输人缓存中存在的数据字节数。在使用VISAREAD节点读取串口前，可先用其检测当前串口输入缓存中存在的字节数。然后由此指定VISAREAD节点从串口输人缓存中读取的字节数，可以保证一次将串口输人缓存中的数据全部读出。
While循环：While循环是LV最基本的结构之一，相当于C语言中的While循环和Do循环，While循环可从框图程序中的Structures 子模板中创建，它由循环框架，重复端口，以及条件端口组成。当把需要使用循环的程序放人循环框架后就能实现循环功能，重复筛口
Convolution
and
Correlation2 error in (no e:
X
error out
Rxy Y
图2互相关函数运算图标
作者篇介：陈舒(1979一),女，汉族，江苏无锡人,工学学士，讲师，主要从事自动控制方向研究教学。万方数据
