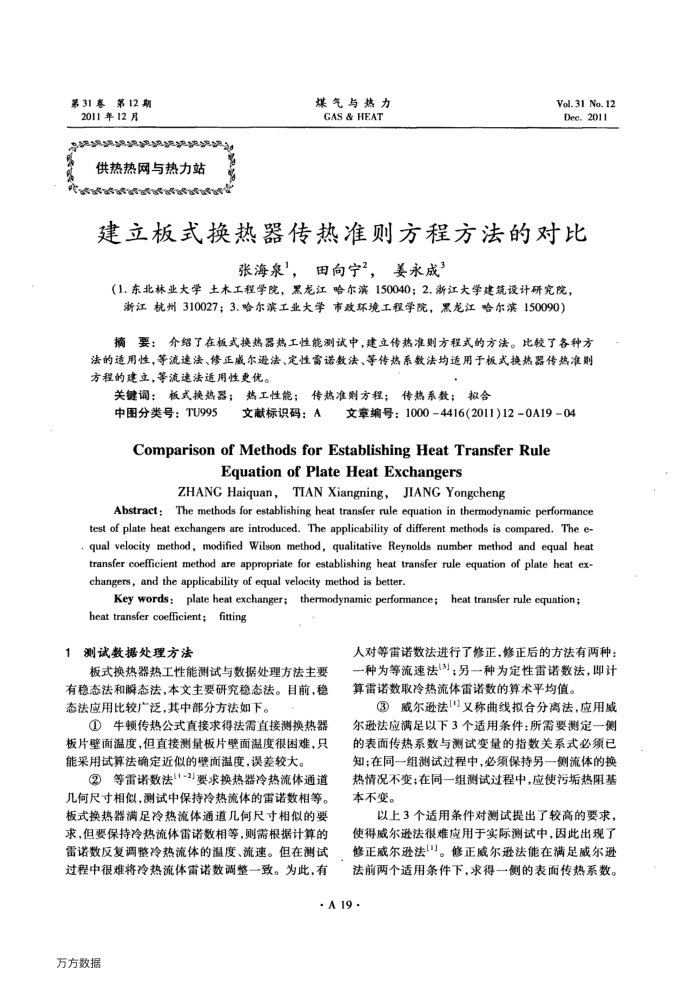

第31客第12期 2011年12月
供热热网与热力站
煤气与热力 GAS & HEAT
Vol.31 No.12 Dee. 2011
建立板式换热器传热准则方程方法的对比
张海泉'，田向宁2，姜永成3
（1.东北林业大学土木工程学院，黑龙江哈尔滨150040；2.浙江大学建筑设计研究院，浙江杭州310027；3.哈尔滨工业大学市政环境工程学院，黑龙江哈尔滨150090）
摘要：介绍了在板式换热器热工性能测试中，建立传热准则方程式的方法。比较了各种方法的适用性，等流速法、修正威尔避法、定性雷诺数法、等传热系数法均适用于板式换热器传热准则方程的建立，等流速法适用性更优。
关键调：板式换热器；热工性能；传热准则方程；传热系数；拟合
中图分类号：TU995
文献标识码：A文章编号：1000-4416(2011)12-0A19-04
ComparisonofMethodsforEstablishingHeatTransferRule
Equation ofPlateHeatExchangers
ZHANG Haiquan,TIAN Xiangning， JIANG Yongcheng
Abstract:The methods for establishing heat transfer rule equation in thermodynamic performance test of plate heat exchangers are introduced. The applicability of different methods is compared. The e-. qual velocity method, modified Wilson method, qualitative Reynolds number method and equal heat transfer coefficient method are appropriate for establishing heat transfer rule equation of plate heat ex-changers, and the applicability of equal velocity method is better.
Key words:plate heat exchanger;thermodynamic performance; heat transfer rule equation; heat transfer coefficient;fitting
测试数据处理方法
板式换热器热工性能测试与数据处理方法主要有稳态法和瞬态法，本文主要研究稳态法。目前，稳态法应用比较广泛，其中部分方法如下。
①牛顿传热公式直接求得法需直接测换热器板片壁面温度，但直接测量板片壁面温度很困难，只能采用试算法确定近似的壁面温度，误差较大。
②等雷诺数法1-2]要求换热器冷热流体通道几何尺寸相似，测试中保持冷热流体的雷诺数相等。板式换热器满足冷热流体通道几何尺寸相似的要求，但要保持冷热流体雷诺数相等，则需根据计算的雷诺数反复调整冷热流体的温度、流速。但在测试过程中很难将冷热流体雷诺数调整一致。为此，有
人对等雷诺数法进行了修正，修正后的方法有两种：一种为等流速法(3)；另一种为定性雷诺数法，即计算雷诺数取冷热流体雷诺数的算术平均值。
③威尔逊法又称曲线拟合分离法，应用威尔逊法应满足以下3个适用条件：所需要测定一侧的表面传热系数与测试变量的指数关系式必须已知：在同一组测试过程中，必须保持另一侧流体的换热情况不变；在同一组测试过程中，应使污垢热阻基本不变。
以上3个适用条件对测试提出了较高的要求，使得威尔逊法很难应用于实际测试中，因此出现了修正威尔逊法)。修正威尔逊法能在满足威尔逊法前两个适用条件下，求得一侧的表面传热系数。
· A19 .
