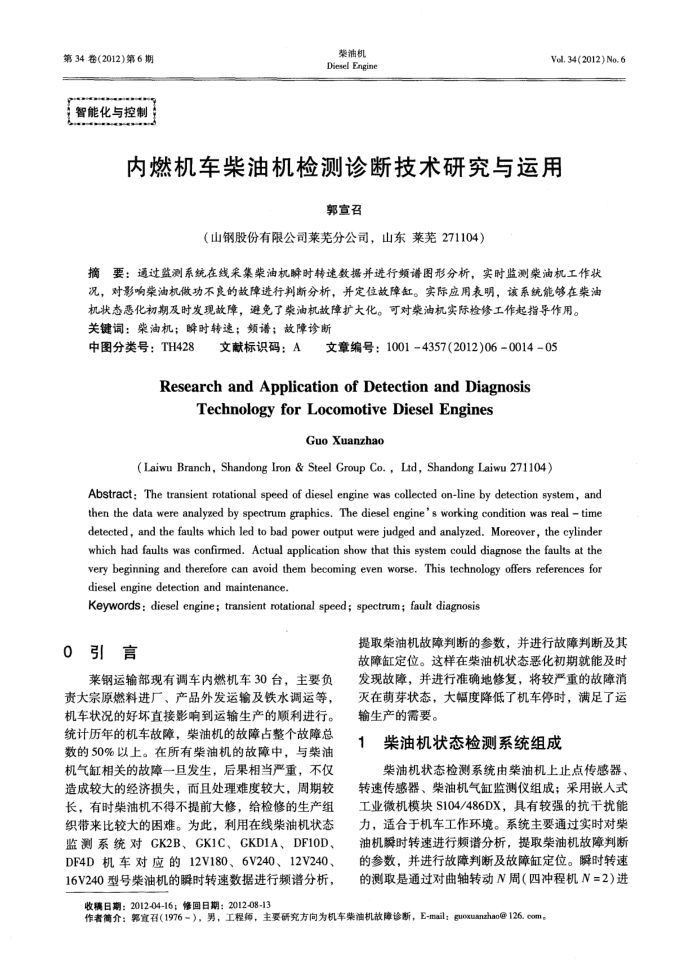

第34卷(2012)第6期智能化与控制
柴油机 Diesel Engine
Vol. 34(2012) No. 6
内燃机车柴油机检测诊断技术研究与运用
郭宣召
（山钢股份有限公司莱芜分公司，山东莱芜271104）
摘要：通过监测系统在线采集柴油机瞬时转速数据并进行频谱图形分析，实时监测柴油机工作状况，对影响柴油机做功不良的故障进行判断分析，并定位故障缸。实际应用表明，该系统能够在柴油
机状态悉化初期及时发现故障，避免了荣油机故障扩大化。可对荣油机实际检修工作起指导作用。关键词：荣油机；瞬时转速；频谱；故障诊断
中图分类号：TH428
文献标识码：A
文章编号：1001-4357(2012)06-0014-05
ResearchandApplicationofDetectionandDiagnosis
Technologyfor Locomotive DieselEngines
GuoXuanzhao
(Laiwu Branch, Shandong Iron & Steel Group Co. , Ltd, Shandong Laiwu 271104)
Abstract: The transient rotational speed of diesel engine was collected on-line by detection system, and then the data were analyzed by spectrum graphics. The diesel engine's working condition was real time detected, and the faults which led to bad power output were judged and analyzed. Moreover, the cylinder which had faults was confirmed. Actual application show that this system could diagnose the faults at the very beginning and therefore can avoid them becoming even worse. This technology offers references for diesel engine detection and maintenance.
Keywords: diesel engine; transient rotational speed; spectrum; fault diagnosis
0引言
莱钢运输部现有调车内燃机车30台，主要负责大宗原燃料进厂、产品外发运输及铁水调运等，机车状况的好坏直接影响到运输生产的顺利进行。统计历年的机车故障，柴油机的故障占整个故障总数的50%以上。在所有柴油机的故障中，与柴油机气缸相关的故障一且发生，后果相当严重，不仅造成较大的经济损失，而且处理难度较大，周期较长，有时柴油机不得不提前大修，给检修的生产组织带来比较大的困难。为此，利用在线柴油机状态监测系统对GK2B、CK1C、CKD1A、DF10D、 DF4D机车对应的12V180、6V240、12V240、 16V240型号柴油机的瞬时转速数据进行频谱分析，
提取柴油机故障判断的参数，并进行故障判断及其故障缸定位。这样在柴油机状态恶化初期就能及的时发现故障，并进行准确地修复，将较严重的故障消灭在芽状态，大幅度降低了机车停时，满足了运输生产的需要。
1
柴油机状态检测系统组成
柴油机状态检测系统由柴油机上止点传感器、
转速传感器、柴油机气缸监测仪组成；采用嵌人式工业微机模块S104/486DX，具有较强的抗干扰能力，适合于机车工作环境。系统主要通过实时对柴油机瞬时转速进行频谱分析，提取柴油机故障判断的参数，并进行故障判断及故障缸定位。瞬时转速的测取是通过对曲轴转动N周（四冲程机N=2)进
收稿日期：2012-04-16；修回日期：2012-08-13
作者简介：郭宣召（1976-），男，工程师，主要研究方向为机车柴油机故障诊断，E-mail：guoxumzhao@126.com。
