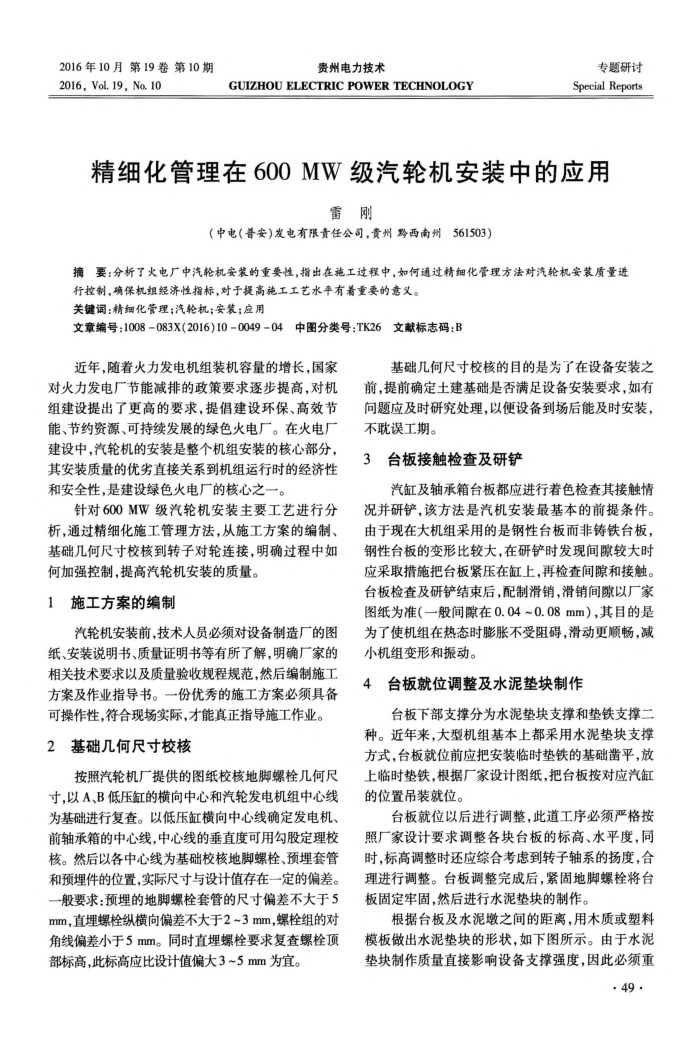

精细化管理在600MW级汽轮机安装中的应用
雷刚
（中电（普安)发电有限责任公司，贵州黔西南州561503）
摘要：分析了火电厂中汽轮机安装的重要性，指出在施工过程中，如何通过精细化管理方法对汽轮机安装质量进
行控制，确保机组经济性指标，对于提高施工工艺水平有着重要的意义。关键词：精细化管理；汽轮机；安装；应用
文章编号：1008-083X(2016)10-0049-04中图分类号：TK26文献标志码：B
近年，随着火力发电机组装机容量的增长，国家
对火力发电节能减排的政策要求逐步提高，对机组建设提出了更高的要求，提倡建设环保、高效节能、节约资源、可持续发展的绿色火电厂。在火电厂建设中，汽轮机的安装是整个机组安装的核心部分，其安装质量的优劣直接关系到机组运行时的经济性和安全性，是建设绿色火电厂的核心之一。
针对600MW级汽轮机安装主要工艺进行分析，通过精细化施工管理方法，从施工方案的编制、基础几何尺寸校核到转子对轮连接，明确过程中如
何加强控制，提高汽轮机安装的质量。 1施工方案的编制
汽轮机安装前，技术人员必须对设备制造厂的图纸、安装说明书、质量证明书等有所了解，明确厂家的相关技术要求以及质量验收规程规范，然后编制施工方案及作业指导书。一份优秀的施工方案必须具备可操作性，符合现场实际，才能真正指导施工作业。
2基础几何尺寸校核
按照汽轮机厂提供的图纸校核地脚螺栓几何尺寸，以A、B低压缸的横向中心和汽轮发电机组中心线为基础进行复查。以低压缸横向中心线确定发电机、前轴承箱的中心线，中心线的垂直度可用勾股定理校核。然后以各中心线为基础校核地脚螺栓、预埋套管和预埋件的位置，实际尺寸与设计值存在一定的偏差。一般要求：预埋的地脚螺栓套管的尺寸偏差不大于5 mm，直埋螺栓纵横向偏差不大于2~3mm，螺栓组的对角线偏差小于5mm。同时直埋螺栓要求复查螺栓顶部标高，此标高应比设计值偏大3~5mm为宜。
基础几何尺寸校核的目的是为了在设备安装之
前，提前确定土建基础是否满足设备安装要求，如有问题应及时研究处理，以便设备到场后能及时安装，不耽误工期。
台板接触检查及研铲 3
汽缸及轴承箱台板都应进行着色检查其接触情
况并研铲，该方法是汽机安装最基本的前提条件。由于现在大机组采用的是钢性台板而非铸铁台板，钢性台板的变形比较大，在研铲时发现间隙较大时应采取措施把台板紧压在缸上，再检查间隙和接触。台板检查及研铲结束后，配制滑销，滑销间隙以厂家图纸为准（一般间隙在0.04~0.08mm），其目的是为了使机组在热态时膨胀不受阻碍，滑动更顺畅，减小机组变形和振动。
4台板就位调整及水泥垫块制作
台板下部支撑分为水泥垫块支撑和垫铁支撑二种。近年来，大型机组基本上都采用水泥垫块支撑方式，台板就位前应把安装临时垫铁的基础凿平，放上临时垫铁，根据厂家设计图纸，把台板按对应汽缸的位置吊装就位。
台板就位以后进行调整，此道工序必须严格按
照厂家设计要求调整各块台板的标高、水平度，同时，标高调整时还应综合考虑到转子轴系的扬度，合理进行调整。台板调整完成后，紧固地脚螺栓将台板固定牢固，然后进行水泥垫块的制作。
根据台板及水泥墩之间的距离，用木质或塑料模板做出水泥垫块的形状，如下图所示。由于水泥垫块制作质量直接影响设备支撑强度，因此必须重
