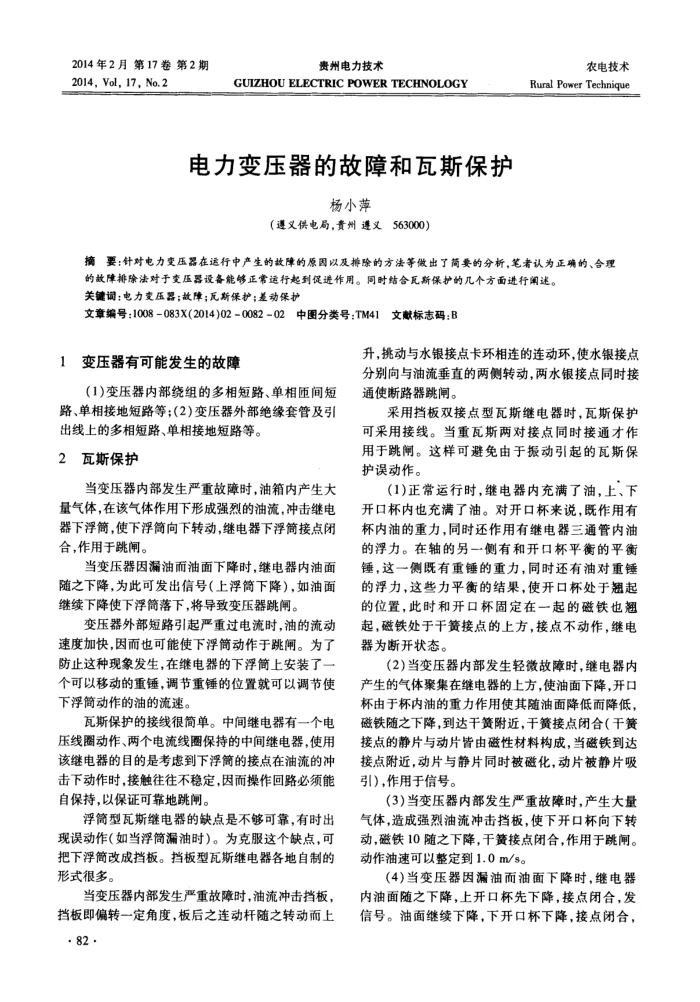

电力变压器的故障和瓦斯保护
杨小萍
(遵义供电局，贵州遵义563000）
农电技术
Rural Power Technique
摘要：针对电力变压器在遂行中产生的故障的原因以及排除的方法等做出了简要的分析，笔者认为正确的、合理
的故障排除法对于变压器设备能够正常运行起列促进作用。同时结合瓦新保护的几个方面进行闲述。关键调：电力变压器；故障；瓦斯保护；差动保护
文章编号：1008-083X(2014)02-0082-02中图分类号：TM41文献标志码：B
1变压器有可能发生的故障
(1)变压器内部绕组的多相短路、单相匝间短路、单相接地短路等：(2)变压器外部绝缘套管及引
出线上的多相短路、单相接地短路等。 2瓦斯保护
当变压器内部发生严重故障时，油箱内产生大量气体，在该气体作用下形成强烈的油流，冲击继电器下浮筒，使下浮筒向下转动，继电器下浮筒简接点闭合，作用于跳闸。
当变压器因漏油而油面下降时，继电器内油面随之下降，为此可发出信号（上浮筒下降），如油面继续下降使下浮筒落下，将导致变压器跳闸。
变压器外部短路引起严重过电流时，油的流动速度加快，因而也可能使下浮简动作于跳闸。为了防止这种现象发生，在继电器的下浮筒上安装了个可以移动的重锤，调节重锤的位置就可以调节使下浮筒动作的油的流速。
瓦斯保护的接线很简单。中间继电器有一个电压线圈动作、两个电流线圈保持的中间继电器，使用该继电器的目的是考虑到下浮筒的接点在油流的冲击下动作时，接触往往不稳定，因而操作回路必须能自保持，以保证可靠地跳闸。
浮筒型瓦斯继电器的缺点是不够可靠，有时出现误动作（如当浮简漏油时）。为克服这个缺点，可把下浮筒改成挡板。挡板型瓦斯继电器各地自制的形式很多。
当变压器内部发生严重故障时，油流冲击挡板，挡板即偏转一定角度，板后之连动杆随之转动而上· 82·
升，挑动与水银接点卡环相连的连动环，使水银接点分别向与油流垂直的两侧转动，两水银接点同时接通使断路器跳闸。
采用挡板双接点型瓦斯继电器时，瓦斯保护可采用接线。当重瓦斯两对接点同时接通才作用于跳闻。这样可避免由于振动引起的瓦斯保护误动作。
(1)正常运行时，继电器内充满了油，上、下开口杯内也充满了油。对开口杯来说，既作用有杯内油的重力，同时还作用有继电器三通管内油的浮力。在轴的另一侧有和开口杯平衡的平衡锤，这一侧既有重锤的重力，同时还有油对重锤的浮力，这些力平衡的结果，使开口杯处于翘起的位置，此时和开口杯固定在一起的磁铁也翘起，磁铁处于干簧接点的上方，接点不动作，继电器为断开状态。
(2)当变压器内部发生轻微故障时，继电器内产生的气体聚集在继电器的上方，使油面下降，开口杯由于杯内油的重力作用使其随油面降低而降低，磁铁随之下降，到达干簧附近，干簧接点闭合（干簧接点的静片与动片皆由磁性材料构成，当磁铁到达接点附近，动片与静片同时被磁化，动片被静片吸引），作用于信号。
(3)当变压器内部发生严重故障时，产生大量气体，造成强烈油流冲击挡板，使下开口杯向下转动，磁铁10随之下降，干簧接点闭合，作用于跳闸。动作油速可以整定到1.0m/s。
(4)当变压器因漏油而油面下降时，继电器内油面随之下降，上开口杯先下降，接点闭合，发信号。油面继续下降，下开口杯下降，接点闭合，
