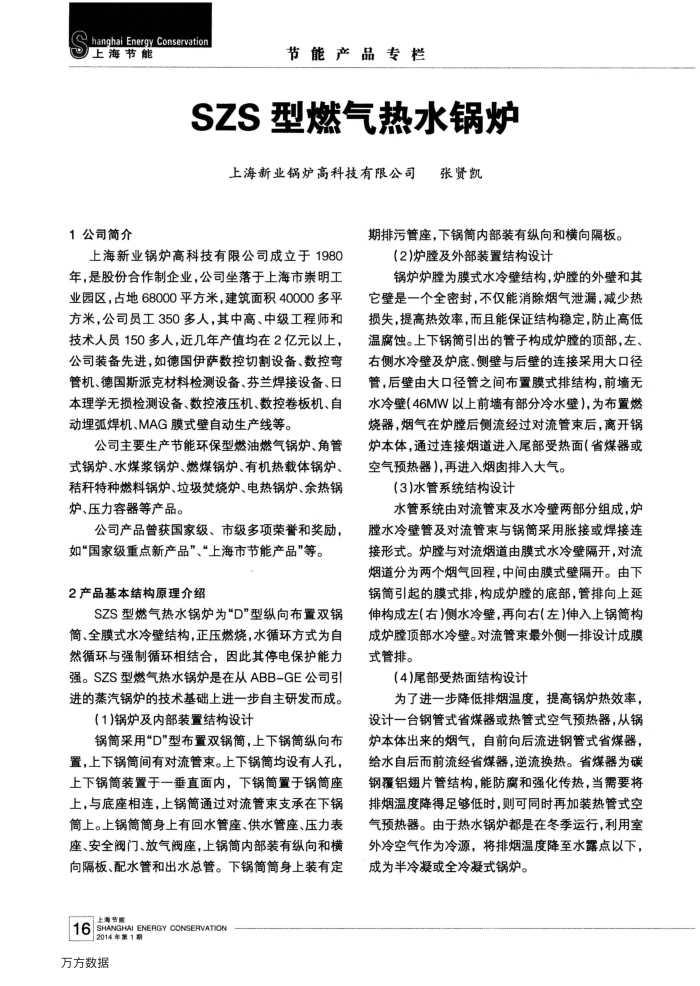

SZS型燃气热水锅炉
上海新业锅炉高科技有限公司
1公司简介
上海新业锅炉高科技有限公司成立于1980 年，是股份合作制企业，公司坐落于上海市崇明工业园区，占地68000平方米，建筑面积40000多平方米，公司员工350多人，其中高、中级工程师和技术人员150多人，近几年产值均在2亿元以上，公司装备先进，如德国伊萨数控切割设备、数控弯管机、德国斯派克材料检测设备、芬兰焊接设备、日本理学无损检测设备、数控液压机、数控卷板机、自动埋弧焊机、MAG膜式壁自动生产线等。
公司主要生产节能环保型燃油燃气锅炉、角管式锅炉、水煤浆锅炉、燃煤锅炉、有机热载体锅炉、秸秆特种燃料锅炉、垃圾楚烧炉、电热锅炉、余热锅炉、压力容器等产品。
公司产品曾获国家级、市级多项荣普和奖励，
如“国家级重点新产品”、“上海市节能产品”等。 2产品基本结构原理介绍
SZS型燃气热水锅炉为“D”型纵向布置双锅筒、全膜式水冷壁结构，正压燃烧，水循环方式为自然循环与强制循环相结合，因此其停电保护能力强。SZS型燃气热水锅炉是在从ABB-GE公司引进的蒸汽锅炉的技术基础上进一步自主研发而成。
(1)锅炉及内部装置结构设计
锅筒采用“D"型布置双锅筒，上下锅筒纵向布置，上下锅筒间有对流管束。上下锅筒均设有人孔，上下锅筒装置于一垂直面内，下锅筒置于锅筒座上，与底座相连，上锅筒通过对流管束支承在下锅筒上。上锅筒筒身上有回水管座、供水管座、压力表座、安全阀门、放气阀座，上锅筒内部装有纵向和横向隔板、配水管和出水总管。下锅筒筒身上装有定
16
上海节能
SHANGHAI ENERGY CONSERVATION 2014年第1期
万方数据
张贤凯
期排污管座，下锅筒内部装有纵向和横向隔板。
(2)炉膛及外部装置结构设计
锅炉炉膛为膜式水冷壁结构，炉膛的外壁和其它壁是一个全密封，不仅能消除烟气泄漏，减少热损失，提高热效率，而且能保证结构稳定，防止高低温腐蚀。上下锅筒引出的管子构成炉膛的顶部，左，右侧水冷壁及炉底、侧壁与后壁的连接采用大口径管，后壁由大口径管之间布置膜式排结构，前墙无水冷壁（46MW以上前墙有部分冷水壁），为布置燃烧器，烟气在炉膛后侧流经过对流管束后，离开锅炉本体，通过连接烟道进入尾部受热面（省煤器或空气预热器），再进入烟窗排入大气。
(3)水管系统结构设计
水管系统由对流管束及水冷壁两部分组成，炉膛水冷壁管及对流管束与锅筒采用胀接或焊接连接形式。炉膛与对流烟道由膜式水冷壁隔开，对流烟道分为两个烟气回程，中间由膜式壁隔开。由下锅筒引起的膜式排，构成炉膛的底部，管排向上延伸构成左(右)侧水冷壁，再向右(左)伸入上锅筒构成炉度顶部水冷壁。对流管束最外侧一排设计成膜式管排。
(4)尾部受热面结构设计
为了进一步降低排烟温度，提高锅炉热效率，设计一台钢管式省煤器或热管式空气预热器，从锅炉本体出来的烟气，自前向后流进钢管式省煤器，给水自后而前流经省煤器，逆流换热。省煤器为碳钢覆铝翅片管结构，能防腐和强化传热，当需要将排烟温度降得足够低时，则可同时再加装热管式空气预热器。由于热水锅炉都是在冬季运行，利用室外冷空气作为冷源，将排烟温度降至水露点以下，成为半冷凝或全冷凝式锅炉。
