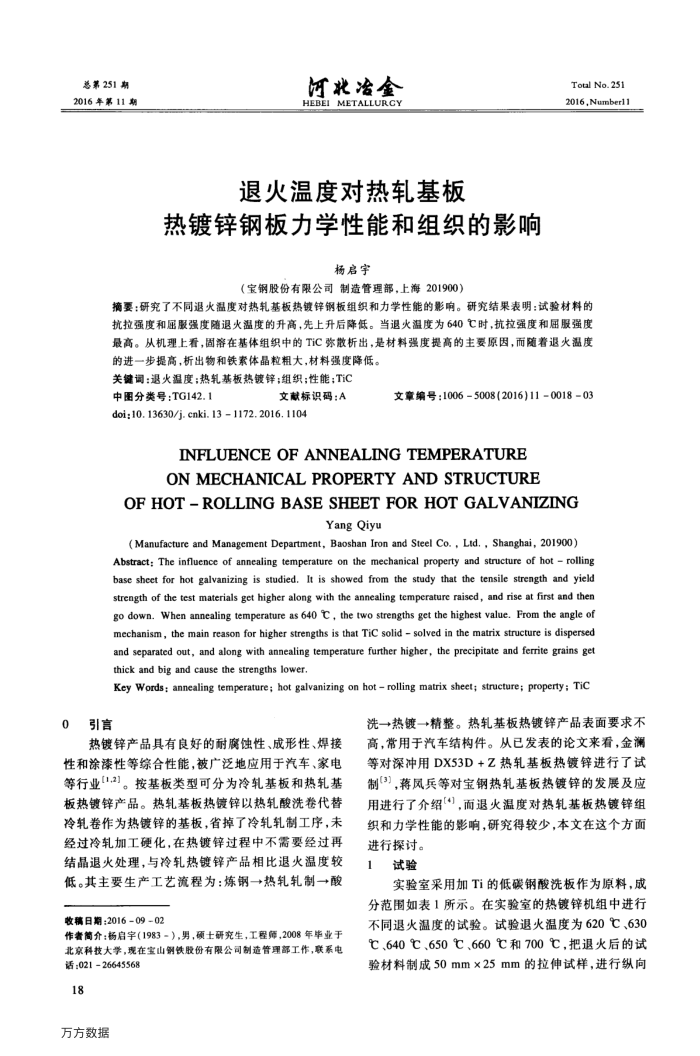

总第251期 2016年第11期
河北治金 HEBEI METALLURCY
退火温度对热轧基板
热镀锌钢板力学性能和组织的影响
杨启宇
（宝钢股份有限公司制造管理部，上海201900）
Total No.251 2016,Number11
摘要：研究了不同退火温度对热轧基板热镀锌钢板组织和力学性能的影响。研究结果表明：试验材料的抗拉强度和屈服强度随退火温度的升高，先上升后降低。当退火温度为640℃时，抗拉强度和屈服强度最高。从机理上看，固溶在基体组织中的TiC弥散析出，是材料强度提高的主要原因，而随着退火温度的进一步提高，析出物和铁索体晶粒粗大，材料强度降低。
关键词：退火温度；热轧基板热镀锌；组织；性能；TiC
文献标识码：A
中图分类号：TG142.1
doi; 10. 13630/j. cnki. 13 1172. 2016. 1104
文章编号：10065008(2016)11001803
INFLUENCEOFANNEALINGTEMPERATURE ONMECHANICALPROPERTYANDSTRUCTURE
OFHOT-ROLLINGBASESHEETFORHOTGALVANIZING
YangQiyu
(Manufacture and Management Department,Baoshan Iron and Steel Co., Ltd.,Shanghai,201900) Abstract; The influence of annealing temperature on the mechanical property and structure of hot rolling eans a e aosss eaeo aae strength of the test materials get higher along with the annealing temperature raised, and rise at first and then go down. When annealing temperature as 640 C, the two strengths get the highest value. Prom the angle of mechanism, the main reason for higher strengths is that TiC solid solved in the matrix structure is dispersed and separated out, and along with annealing temperature further higher, the precipitate and ferrite grains get thick and big and cause the strengths lower.
Key Words; annealing temperature; hot galvanizing on hot rolling matrix sheet; structure; property; TiC
引言 0
热镀锌产品具有良好的耐腐蚀性、成形性、焊接性和涂漆性等综合性能，被广泛地应用于汽车、家电等行业[1,2]。按基板类型可分为冷轧基板和热轧基板热镀锌产品。热轧基板热镀锌以热轧酸洗卷代替冷轧卷作为热镀锌的基板，省掉了冷轧轧制工序，未经过冷轧加工硬化，在热镀锌过程中不需要经过再结晶退火处理，与冷轧热镀锌产品相比退火温度较低。其主要生产工艺流程为：炼钢→热轧轧制→酸
收稿日期：2016-09-02
作者简介：杨启字（1983-），男，硕士研究生，工程舜，2008年毕业于北京科技大学，现在宝山钢铁股份有限公司制造管理部工作，联系电
话：02126645568 18
万方数据
洗一→热镀→精整。热轧基板热镀锌产品表面要求不高，常用于汽车结构件。从已发表的论文来看，金澜等对深冲用DX53D+Z热轧基板热镀锌进行了试制(3)，蒋风兵等对宝钢热轧基板热镀锌的发展及应用进行了介绍(4)，面退火温度对热轧基板热镀锌组织和力学性能的影响，研究得较少，本文在这个方面进行探讨。
1
试验
实验室采用加Ti的低碳钢酸洗板作为原料，成
分范围如表1所示。在实验室的热镀锌机组中进行不同退火温度的试验。试验退火温度为620℃、630 ℃、640℃、650℃、660℃和700℃，把退火后的试验材料制成50mm×25mm的拉伸试样，进行纵向
