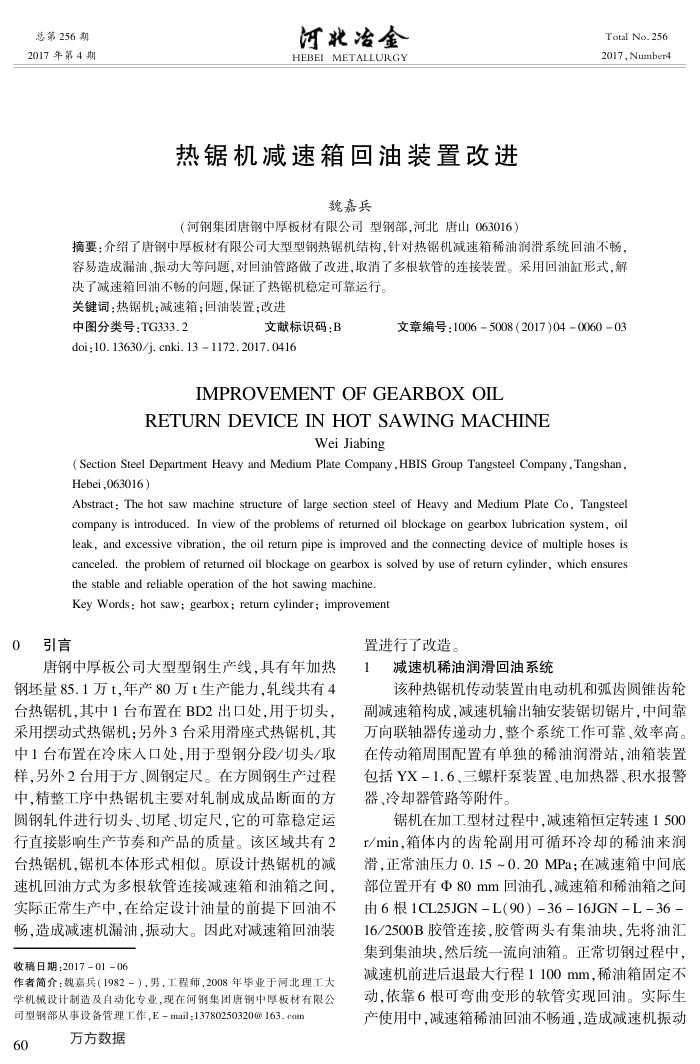

热锯机减速箱回油装置改进
魏嘉兵
（河钢集团唐钢中厚板材有限公司型钢部，河北唐山063016）
Total No. 256 2017,Number4
摘要：介绍了唐钢中厚板材有限公司大型型钢热锯机结构，针对热锯机减速箱稀油润滑系统回油不畅，容易造成漏油、振动大等向题，对回油管路做了改进，取消了多根软管的连接装置。采用回油缸形式，解
决了减速箱回油不畅的问题，保证了热锯机稳定可靠运行。关键词：热锯机；减速箱；回油装置；改进
中图分类号：TG333.2
文献标识码：B
doi:10. 13630/j. cnki. 13 1172. 2017. 0416
文章编号：10065008（2017)04006003
IMPROVEMENTOFGEARBOXOIL
RETURNDEVICEINHOTSAWINGMACHINE
Wei Jiabing
( Section Steel Department Heavy and Medium Plate Company,HBIS Group Tangsteel Company, Tangshan, Hebei.063016
Abstract: The hot saw machine structure of large section steel of Heavy and Medium Plate Co, Tangsteel company is introduced. In view of the problems of returned oil blockage on gearbox lubrication system, oil leak, and excessive vibration, the oil return pipe is improved and the connecting device of multiple hoses is canceled. the problem of returned oil blockage on gearbox is solved by use of return cylinder, which ensures
the stable and reliable operation of the hot sawing machine Key Words : hot saw; gearbox; return cylinder; improvement
引言
0
唐钢中厚板公司大型型钢生产线，具有年加热钢坏量85.1万t，年产80万t生产能力，轧线共有4 台热锯机.其中1台布置在BD2出口处，用于切头，采用摆动式热锯机：外3台米用滑座式热锯机，其中1台布置在冷床人口处，用于型钢分段/切头/取样，另外2台用于方、圆钢定尺。在方圆钢生产过程中，精整工序中热锯机主要对轧制成成品断面的方圆钢轧件进行切头、切尾、切定尺，它的可靠稳定运行直接影响生产节奏和产品的质量。该区域共有2 台热锯机，锯机本体形式相似。原设计热锯机的减速机回油方式为多根软管连接减速箱和油箱之间，实际正常生产中，在给定设计油量的前提下回油不畅，造成减速机浦油，振动大。因此对减速箱回油装
收稿日期：2017-01-06
作者简介：魏嘉兵（1982－），男，工程师，2008年毕业于河北理工大学机械设计制造及自动化专业，现在河钢集团唐钢中厚板材有限公司型钢部从事设备管理工作，E-mail:13780250320@163.com
60
万方数据
置进行了改造。
减速机稀油润滑回油系统
1
该种热锯机传动装置由电动机和弧齿圆锥齿轮
副减速箱构成，减速机输出轴安装锯切锯片，中间靠万向联轴器传递动力，整个系统工作可靠、效率高。在传动箱周围配置有单独的稀油润滑站，油箱装置包括YX-1.6、三螺杆泵装置、电加热器、积水报警器、冷却器管路等附件。
锯机在加工型材过程中，减速箱恒定转速1500 r/min,箱体内的齿轮副用可循环冷却的稀油来润滑，正常油压力0.15~0.20MPa；在减速箱中间底部位置开有Φ80mm回油孔，减速箱和稀油箱之间
16/2500B胶管连接，胶管两头有集油块，先将油汇集到集油块，然后统一流向油箱。正常切钢过程中，减速机前进后退最大行程1100mm，稀油箱固定不动，依靠6根可弯曲变形的软管实现回油。实际生产使用中，减速箱稀油回油不畅通，造成减速机振动
