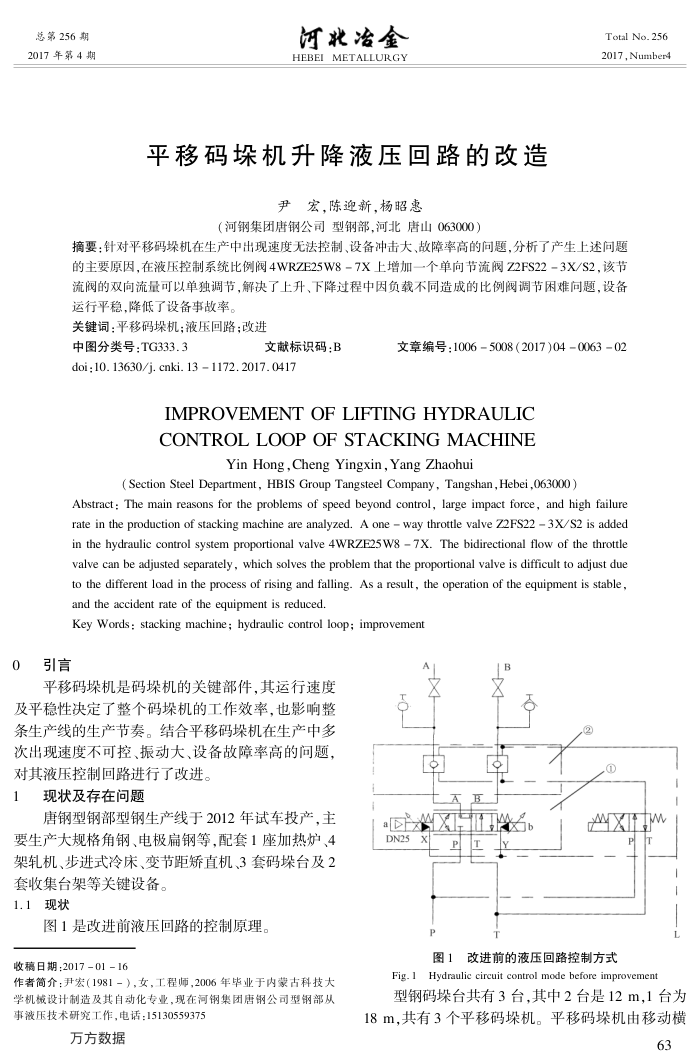

总第256期 2017年第4期
河北冶金 HEBEIMETALLURGY
平移码垛机升降液压回路的改造
尹宏，陈迎新，杨昭惠
（河钢集团唐钢公司型钢部，河北唐山063000）
Total No.256 2017,Number4
摘要：针对平移码垛机在生产中出现速度无法控制、设备冲击大、故障率高的问题，分析了产生上述问题的主要原因，在液压控制系统比例阀4WRZE25W8-7X上增加一个单向节流阀Z2FS22-3X/S2.该节流阀的双向流量可以单独调节，解决了上升、下降过程中因负载不同造成的比例阀调节困难向题，设备运行平稳，降低了设备事故率。
关键词：平移码垛机；液压回路；改进
中图分类号：TG333.3
文献标识码：B
doi : 10. 13630/j. cnki. 13 1172. 2017. 0417
文章编号：10065008（2017)04006302
IMPROVEMENTOFLIFTINGHYDRAULIC CONTROLLOOPOFSTACKINGMACHINE
Yin Hong,Cheng Yingxin,Yang Zhaohui
(Section Steel Department,HBIS Group Tangsteel Company,Tangshan,Hebei,063000)
Abstract: The main reasons for the problems of speed beyond control, large impact force, and high failure rate in the production of stacking machine are analyzed. A one way throttle valve Z2FS22 3X/S2 is added in the hydraulic control system proportional valve 4WRZE25W8 7X.The bidirectional flow of the throttle valve can be adjusted separately, which solves the problem that the proportional valve is difficult to adjust due to the different load in the process of rising and falling- As a result, the operation of the equipment is stable, and the accident rate of the equipment is reduced.
Key Words : stacking machine; hydraulic control loop; improvement
引言
平移码垛机是码垛机的关键部件，其运行速度
及平稳性决定了整个码垛机的工作效率，也影响整条生产线的生产节奏。结合平移码垛机在生产中多次出现速度不可控、振动大、设备故障率高的问题，对其液压控制回路进行了改进。
现状及存在问题
唐钢型钢部型钢生产线于2012年试车投产，主要生产大规格角钢、电极扁钢等，配套1座加热炉、4 架轧机、步进式冷床、变节距矫直机、3套码垛台及2
套收集台架等关键设备。 1.1现状
图1是改进前液压回路的控制原理。收稿日期：2017-01-16
作者简介：尹宏（1981－），女，工程师，2006年毕业于内蒙古科技大学机械设计制造及其自动化专业，现在河钢集团唐钢公司型钢部从事液压技术研究工作，电话：15130559375
万方数据
a
DN25
A
X
X
p
T
m
图1改进前的液压回路控制方式
Fig. 1Hydraulic circuit control mode before improvement
型钢码垛台共有3台，其中2台是12m，1台为 18m,共有3个平移码垛机。平移码垛机由移动横
