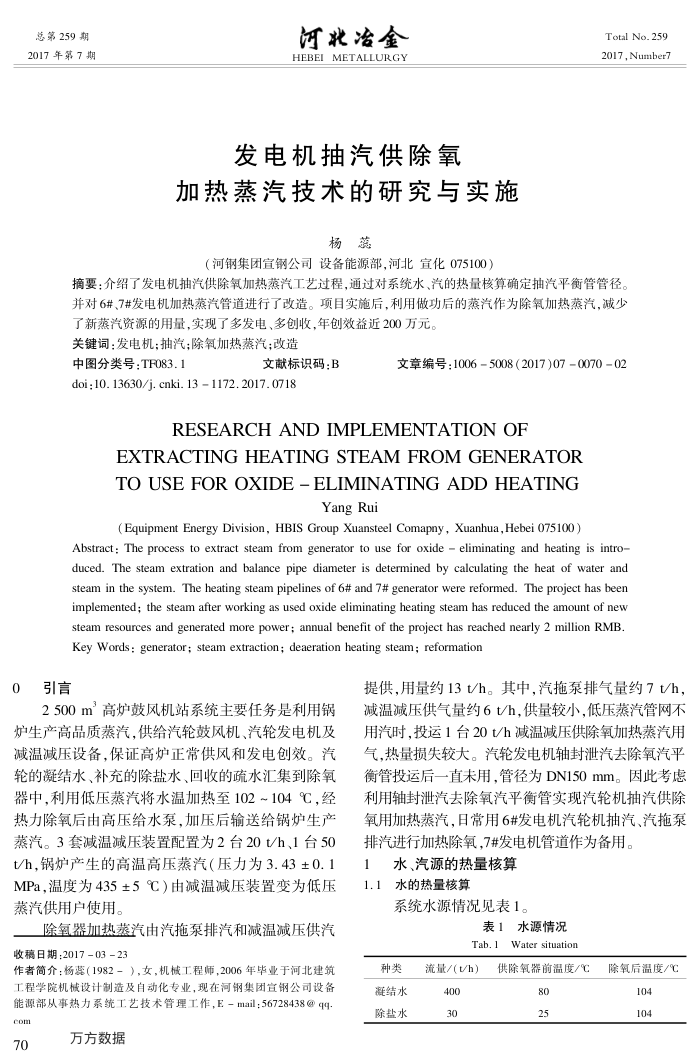

总第259期 2017年第7期
河北冶金 HEBEI METALLURGY
发电机抽汽供除氧
加热蒸汽技术的研究与实施
杨萬
（河钢集团宣钢公司设备能源部，河北宜化075100）
Total No. 259 2017,Number7
摘要：介绍了发电机抽汽供除氧加热蒸汽工艺过程，通过对系统水、汽的热量核算确定抽汽平衡管管径。并对6#、7#发电机加热蒸汽管道进行了改造。项目实施后，利用做功后的蒸汽作为除氧加热蒸汽，减少
了新蒸汽资源的用量，实现了多发电、多创收，年创效益近200万元。关键词：发电机；抽汽；除氧加热蒸汽；改造
中图分类号：TF083.1
文献标识码：B
doi: 10. 13630/j. cnki. 13 1172.2017. 0718
文章编号：10065008（2017)07007002
RESEARCHANDIMPLEMENTATIONOF
EXTRACTINGHEATINGSTEAMFROMGENERATOR TOUSEFOROXIDE-ELIMINATINGADDHEATING
YangRui
(Equipment Energy Division, HBIS Group Xuansteel Comapny, Xuanhua,Hebei 075100 )
Abstract: The process to extract steam from generator to use for oxide eliminating and heating is intro-duced. The steam extration and balance pipe diameter is determined by calculating the heat of water and steam in the system. The heating steam pipelines of 6# and 7# generator were reformed. The project has been implemented; the steam after working as used oxide eliminating heating steam has reduced the amount of new eeeaaaeearoeaesosaa Key Words : generator; steam extraction; deaeration heating steam; reformation
引言
2500m高炉鼓风机站系统主要任务是利用锅
炉生产高品质蒸汽，供给汽轮鼓风机、汽轮发电机及减温减压设备，保证高炉正常供风和发电创效。汽轮的凝结水、补充的除盐水、回收的疏水汇集到除氧器中，利用低压蒸汽将水温加热至102~104℃，经热力除氧后由高压给水泵，加压后输送给锅炉生产蒸汽。3套减温减压装置配置为2台20t/h、1台50 t/h，锅炉产生的高温高压蒸汽（压力为3.43±0.1 MPa，温度为435±5C）由减温减压装置变为低压蒸汽供用户使用。
除氧器加热蒸汽由汽拖泵排汽和减温减压供汽收稿日期；2017-03-23
作者简介：杨幕（1982－），女，机械工程师，2006年毕业于河北建筑工程学院机械设计制造及自动化专业，现在河钢集团宣钢公司设备能源部从事热力系统工艺技术管理工作，E-mail:56728438@qq eom
70
万方数据
提供，用量约13t/h。其中，汽拖泵排气量约7t/h，减温减压供气量约6t/h，供量较小，低压蒸汽管网不用汽时，投运1台20t/h减温减压供除氧加热蒸汽用气，热量损失较大。汽轮发电机轴封泄汽去除氧汽平衡管投运后一直未用，管径为DN150mm。因此考虑利用轴封泄汽去除氧汽平衡管实现汽轮机抽汽供除氧用加热蒸汽，日常用6#发电机汽轮机抽汽、汽拖泵排汽进行加热除氧，7#发电机管道作为备用。
水、汽源的热量核算 1.1水的热量核算
系统水源情况见表1。
表1水源情况 Tab. 1 Water situation
种类凝结水除盐水
流量/(t/h) 400 30
供除氧器前温度/℃
80 25
除氧后温度/℃
104 104
