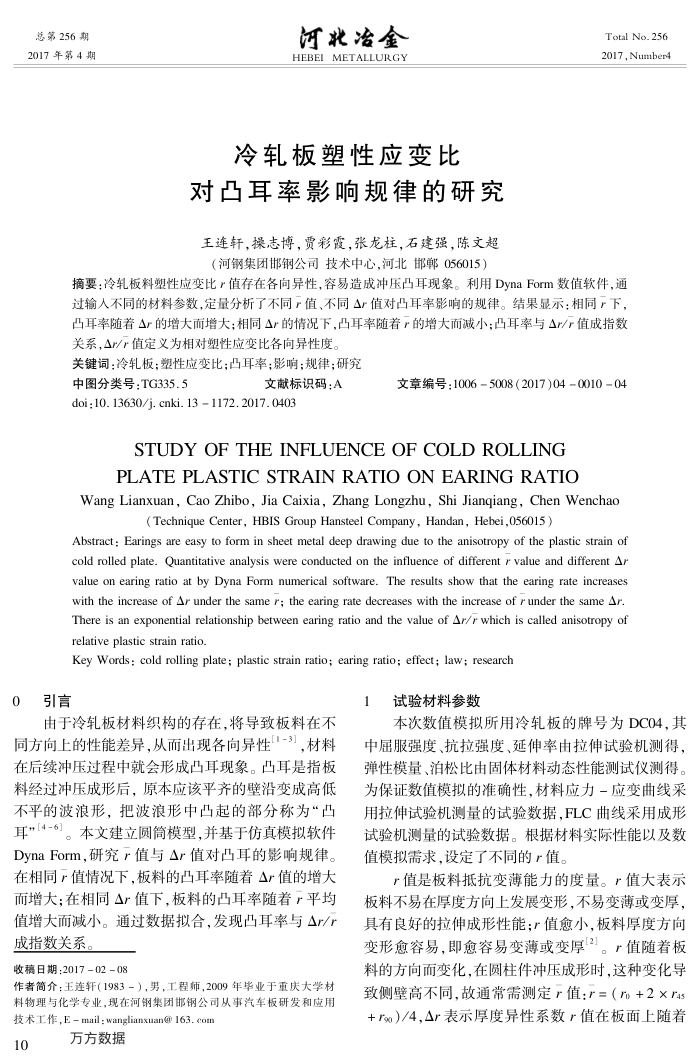

总第256期 2017年第4期
河北冶金 HEBEIMETALLURGY
冷轧板塑性应变比
对凸耳率影响规律的研究王连轩，操志博，贾彩霞，张龙柱，石建强，陈文超（河钢集团邯钢公司技术中心，河北邯郸056015）
Total No. 256 2017,Number4
摘要：冷轧板料塑性应变比r值存在各向异性，容易造成冲压凸耳现象。利用DynaForm数值软件，通过输人不同的材料参数，定量分析了不同值、不同△r值对凸耳率影响的规律。结果显示：相同一下，凸耳率随着△r的增大而增大；相同△r的情况下.凸耳率随着的增大而减小：凸耳率与△r/值成指数关系，/产值定义为相对塑性应变比各向异性度。
关键词：冷轧板；塑性应变比；凸耳率；影响；规律；研究
中图分类号：TG335.5
文献标识码：A
doi: 10. 13630/j. cnki. 13 1172. 2017. 0403
文章编号：10065008（2017)04001004
STUDYOFTHEINFLUENCEOFCOLDROLLING PLATEPLASTIC STRAINRATIO ONEARINGRATIO
Wang Lianxuan,Cao Zhibo,Jia Caixia,Zhang Longzhu, Shi Jianqiang,Chen Wenchao
（Technique Center,HBIS Group Hansteel Company,Handan，Hebei,056015）
Abstract: Earings are easy to form in sheet metal deep drawing due to the anisotropy of the plastic strain of cold rolled plate. Quantitative analysis were conducted on the influence of different r value and different △r value on earing ratio at by Dyna Form numerical software. The results show that the earing rate increases with the increase of △r under the same r; the earing rate decreases with the increase of r under the same △r There is an exponential relationship between earing ratio and the value of △r/r which is called anisotropy of relative plastic strain ratio.
Key Words : cold rolling plate; plastic strain ratio; earing ratio; effect; law; research
引言
由于冷轧板材料织构的存在，将导致板料在不
同方向上的性能差异，从而出现各向异性1-3]，材料在后续冲压过程中就会形成凸耳现象。凸耳是指板料经过冲压成形后，原本应该平齐的壁沿变成高低不平的波浪形，把波浪形中凸起的部分称为“凸耳"[4-6]。本文建立圆筒模型，并基于仿真模拟软件 DynaForm，研究值与Ar值对凸耳的影响规律。在相同r值情况下，板料的凸耳率随着△r值的增大而增大：在相同△r值下，板料的凸耳率随着r平均值增大而减小。通过数据拟合，发现凸耳率与△r/r 成指数关系
收稿日期：2017-02-08
作者简介：王连轩（1983－），男，工程师，2009年毕业于重庆大学材料物理与化学专业，现在河钢集团邯钢公司从事汽车板研发和应用技术工作，Email：wanglianxuan@163.com
10
万方数据
试验材料参数
1
本次数值模拟所用冷轧板的牌号为DC04.其中屈服强度、抗拉强度、延伸率由拉伸试验机测得，弹性模量、泊松比由固体材料动态性能测试仪测得为保证数值模拟的准确性，材料应力-应变曲线采用拉伸试验机测量的试验数据，FLC曲线采用成形试验机测量的试验数据。根据材料实际性能以及数值模拟需求，设定了不同的值。
r值是板料抵抗变薄能力的度量。值大表示板料不易在厚度方向上发展变形，不易变薄或变厚，具有良好的拉伸成形性能；厂值愈小，板料厚度方向变形愈容易，即愈容易变薄或变厚[2]。r值随着板料的方向而变化，在圆柱件冲压成形时，这种变化导致侧壁高不同.故通常需测定r值：r=（ro+2×r45 +ro）/4,△r表示厚度异性系数r值在板面上随着
