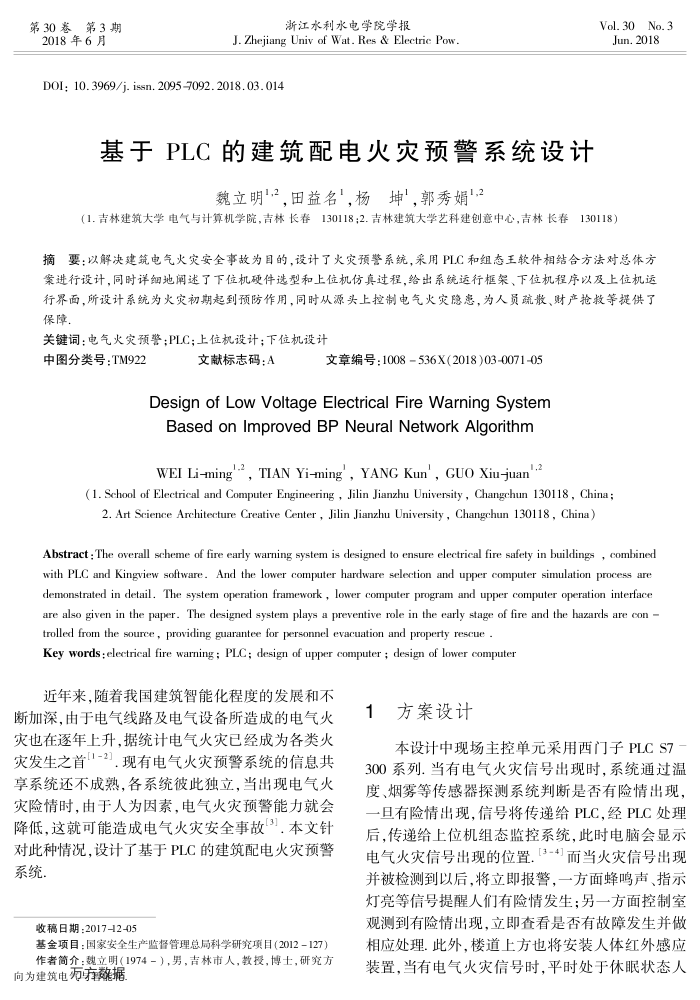

第30卷第3期 2018年6月
浙江水利水电学院学报
J. Zhejiang Univ of Wat. Res & Electric Pow.
D0I: 10.3969/j. issn. 2095-7092.2018.03. 014
基于PLC的建筑配电火灾预警系统设计
魏立明"2，田益名'，杨坤"，郭秀娟"2
Vol.30No.3 Jun.2018
（1.吉林建筑大学电气与计算机学院，吉林长春130118;2.吉林建筑大学艺科建创意中心，吉林长春130118）
摘要：以解决建筑电气火灾安全事故为目的，设计了火灾预警系统，采用PLC和组态王软件相结合方法对总体方策进行设计，同时详细地阐述了下位机硬件选型和上位机仿真过程，给出系统送行框架、下位机程序以及上位机运行界面，所设计系统为火灾初期起到预防作用，同时从源头上控制电气火灾隐惠，为人员疏散、财产抢教等提供了保障
关键词：电气火灾预警：PLC；上位机设计：下位机设计
中图分类号：TM922
文献标志码：A
文章编号：1008536X(2018)03-0071-05
DesignofLowVoltageElectricalFireWarningSystem BasedonImprovedBPNeuralNetworkAlgorithm
ng'-2,TIAN Yi-ming"，YANG Kun'，GUO Xiujuan'2
WEI Li-ming
( 1. School of Electrical and Computer Engineering , Jilin Jianzhu University , Changchun 130118 , China : 2. Art Science Architecture Creative Center , Jilin Jianzhu University , Changchun 130118 , China)
Abstract : The overall scheme of fire early warning system is designed to ensure electrical fire safety in buildings , combined with PLC and Kingview software. And the lower computer hardware selection and upper computer simulation process art ea oaoanon addn pe god andon aonoy oado asas alreap paesuoap are also given in the paper. The designed system plays a preventive role in the early stage of fire and the hazards are con -trolled from the source , providing guarantee for personnel evacuation and property rescue
Key words : electrical fire warning ; PLC; design of upper computer ; design of lower computer
近年来，随着我国建筑智能化程度的发展和不断加深，由于电气线路及电气设备所造成的电气火灾也在逐年上升，据统计电气火灾已经成为各类火灾发生之首1-2].现有电气火灾预警系统的信息共享系统还不成熟，各系统彼此独立，当出现电气火灾险情时，由于人为因素，电气火灾预警能力就会降低，这就可能造成电气火灾安全事故3.本文针对此种情况，设计了基于PLC的建筑配电火灾预警系统.
收稿日期：2017-12-05
基金项目：国家安全生产监督管理总局科学研究项目(2012-127）作者简介：魏立明(1974－），男，吉林市人，教授，博士，研方
向为建筑电宛方露据
1方案设计
本设计中现场主控单元采用西门子PLCS7 300系列.当有电气火灾信号出现时，系统通过温度、烟雾等传感器探测系统判断是否有险情出现，一旦有险情出现，信号将传递给PLC，经PLC处理后，传递给上位机组态监控系统，此时电脑会显示电气火灾信号出现的位置.3-4而当火灾信号出现并被检测到以后，将立即报警，一方面蜂鸣声、指示灯亮等信号提醒人们有险情发生；另一方面控制室观测到有险情出现，立即查看是否有故障发生并做相应处理.此外，楼道上方也将安装人体红外感应装置，当有电气火灾信号时，平时处于休眠状态人
