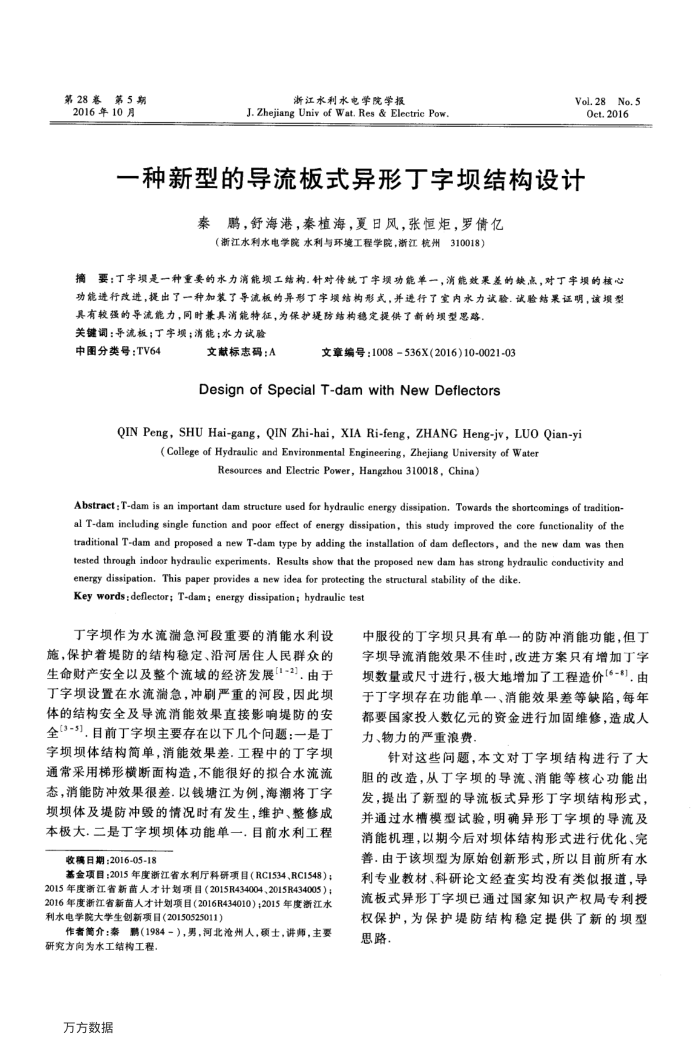

第28券第5期 2016年10月
浙江水利水电学院学报
J. Zhejiang Univ of Wat. Res & Electric Pow.
Vol.28No.5 Oct.2016
一种新型的导流板式异形丁字坝结构设计
秦鹏，舒海港，秦植海，夏日风，张恒炬，罗倩亿（浙江水利水电学院水利与环境工程学院，浙江杭州310018）
摘要：丁字损是一种重要的水力消能坝工结构.针对传统丁字坝功能单一，消能效果差的缺点，对丁字坝的核心功能进行改进，提出了一种加装了导流板的异形丁字坝结构形式，并进行了宝内水力试验，试验结果证明，该坝型
具有较强的导流能力，同时录具消能特征，为保护提防结构稳定提供了新的型思路。关键调：导流板；丁字坝；消能；水力试验
中图分类号：TV64
文献标志码：A
文章编号：1008536X(2016)10-0021-03
Design of Special T-dam with New Deflectors
QIN Peng, SHU Hai-gang, QIN Zhi-hai, XIA Ri-feng, ZHANG Heng-jv, LUO Qian-yi
(College of Hydraulic and Environmental Engineering, Zhejiang University of Water
Resources and Electric Power, Hangzhou 310018, China)
Abstract : T-dam is an important dam structure used for hydraulic energy dissipation, Towards the shortcomings of tradition-al T-dam including single function and poor effect of energy dissipation, this study improved the core functionality of the traditional T-dam and proposed a new T-dam type by adding the installation of dam deflectors, and the new dam was then tested through indoor hydraulic experiments, Results show that the proposed new dam has strong hydraulic conductivity and
energy dissipation, This paper provides a new idea for protecting the struetural stability of the dike. Key words: deflector; T-dam; energy dissipation; hydraulic test
丁字坝作为水流湍急河段重要的消能水利设施，保护着堤防的结构稳定、沿河居住人民群众的生命财产安全以及整个流域的经济发展【1-2]由于丁字坝设置在水流湍急，冲刷严重的河段，因此坝体的结构安全及导流消能效果直接影响堤防的安全(3-5)，目前丁字坝主要存在以下几个间题：一是丁字坝坝体结构简单，消能效果差.工程中的丁字坝通常采用梯形横断面构造，不能很好的拟合水流流态，消能防冲效果很差.以钱塘江为例，海潮将丁字坝坝体及堤防冲毁的情况时有发生，维护、整修成本极大.二是丁字坝坝体功能单一，目前水利工程
收稿日期：2016-05-18
基金项目：2015年度渐江省水利厅科研项目（RC1534、RC1548）； 2015年度浙江省新首人才计划项目（2015R434004、2015R434005）； 2016年度浙江省新苗人才计划项目（2016R434010）；2015年度浙江水利水电学院大学生创新项目（20150525011）
作者简介：泰（1984-），男，河北冷州人，硕士，讲师，主要研究方向为水工结构工程
万方数据
中服役的丁字坝只具有单一的防冲消能功能，但丁字坝导流消能效果不佳时，改进方案只有增加丁字坝数量或尺寸进行，极大地增加了工程造价[“-*)，由于丁字坝存在功能单一、消能效果差等缺陷，每年都要国家投人数亿元的资金进行加固维修，造成人力、物力的严重浪费
针对这些间题，本文对丁字坝结构进行了大胆的改造，从丁字坝的导流、消能等核心功能出发，提出了新型的导流板式异形丁字坝结构形式，并通过水槽模型试验，明确异形丁字坝的导流及消能机理，以期今后对坝体结构形式进行优化、完善.由于该坝型为原始创新形式，所以目前所有水利专业教材、科研论文经查实均没有类似报道，导流板式异形丁字坝已通过国家知识产权局专利授权保护，为保护堤防结构稳定提供了新的坝型思路.
