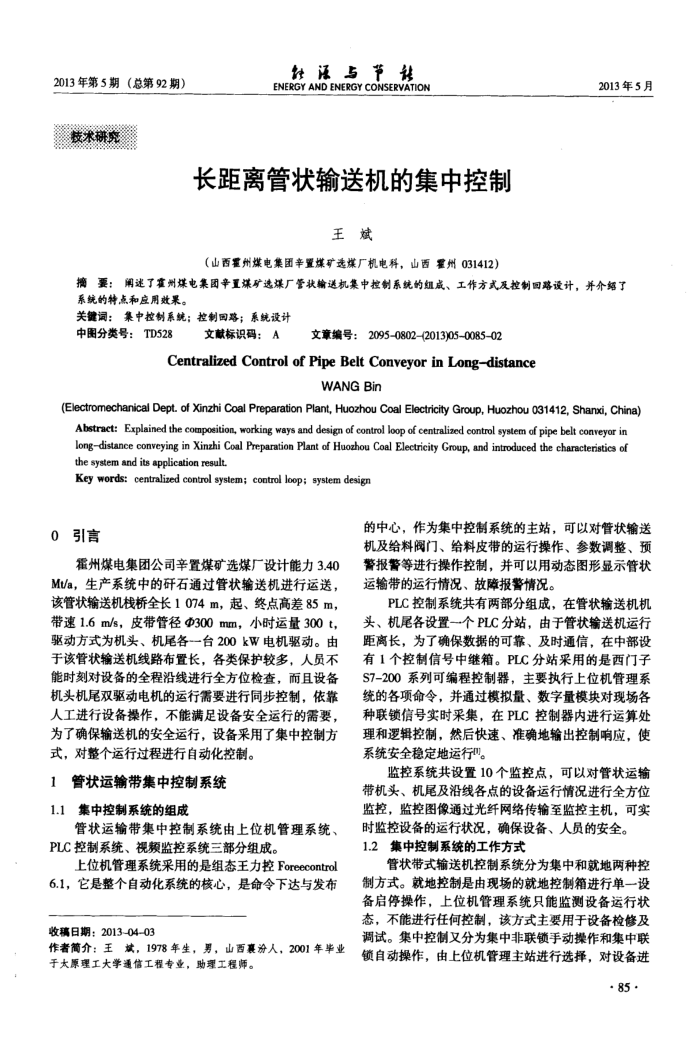

长距离管状输送机的集中控制
王斌
（山西霍州煤电集团辛置煤矿选煤厂机电科，山西霍州031412）
2013年5月
摘要：阔速了盒州煤电集团章置渠矿选煤厂管状输送机集中控制系统的组成、工作方式及控制回路设计，并介绍了系统的特点和应用效果。
关键词：集中控制系统；控制国路；系统设计
中图分类号：TD528
文献标识码：A
文章编号：2095-0802(2013)050085-02
Centralized Control of PipeBeltConveyorinLong-distance
WANGBin
(Electromechanical Dept, of Xinzhi Coal Preparation Plant, Huozhou Coal Electricity Group, Huozhou 031412, Shanxi, China Abstract:Explained the compoeition, working ways and design of control lop of centralized control system of pipebelt conveyor in longdistance conveying in Xinzhi Coal Preparation Plant of Huozhou Coal Electricity Group, and introduced the characteristics of the system and its application result.
Key words: centralized control system; control loop; system design
0引言
霍州煤电集团公司辛置煤矿选煤厂设计能力3.40 Mt/a，生产系统中的研石通过管状输送机进行运送，该管状输送机栈桥全长1074m，起、终点高差85m，带速1.6m/s，皮带管径Φ300mm，小时运量300t，驱动方式为机头、机尾各-台200kW电机驱动。由于该管状输送机线路布置长，各类保护较多，人员不能时刻对设备的全程沿线进行全方位检查，而且设备机头机尾双驱动电机的运行需要进行同步控制，依靠人工进行设备操作，不能满足设备安全运行的需要，为了确保输送机的安全运行，设备采用了集中控制方式，对整个运行过程进行自动化控制。
管状运输带集中控制系统 1
集中控制系统的组成 1.13
管状运输带集中控制系统由上位机管理系统、 PLC控制系统、视频监控系统三部分组成。
上位机管理系统采用的是组态王力控Foreecontrol 6.1，它是整个自动化系统的核心，是命令下达与发布收稿日期：2013-04-03
作者简介：王斌，1978年生，男，山西赛汾人，2001年毕业于大原理工大学通信工程专业，助理工程师。
的中心，作为集中控制系统的主站，可以对管状输送机及给料阀门、给料皮带的运行操作、参数调整、预警报警等进行操作控制，并可以用动态图形显示管状运输带的运行情况、故障报警情况。
PLC控制系统共有两部分组成，在管状输送机机头、机尾各设置一个PLC分站，由于管状输送机运行距离长，为了确保数据的可靠、及时通信，在中部设有1个控制信号中继箱。PLC分站采用的是西门子 S7-200系列可编程控制器，主要执行上位机管理系统的各项命令，并通过模拟量、数字量模块对现场各种联锁信号实时采集，在PLC控制器内进行运算处理和逻辑控制，然后快速、准确地输出控制响应，使系统安全稳定地运行。
监控系统共设置10个监控点，可以对管状运输带机头、机尾及沿线各点的设备运行情况进行全方位监控，监控图像通过光纤网络传输至监控主机，可实
时监控设备的运行状况，确保设备、人员的安全。 1.2集中控制系统的工作方式
管状带式输送机控制系统分为集中和就地两种控制方式。就地控制是由现场的就地控制箱进行单一设备启停操作，上位机管理系统只能监测设备运行状态，不能进行任何控制，该方式主要用于设备检修及调试。集中控制又分为集中非联锁手动操作和集中联锁自动操作，由上位机管理主站进行选择，对设备进
