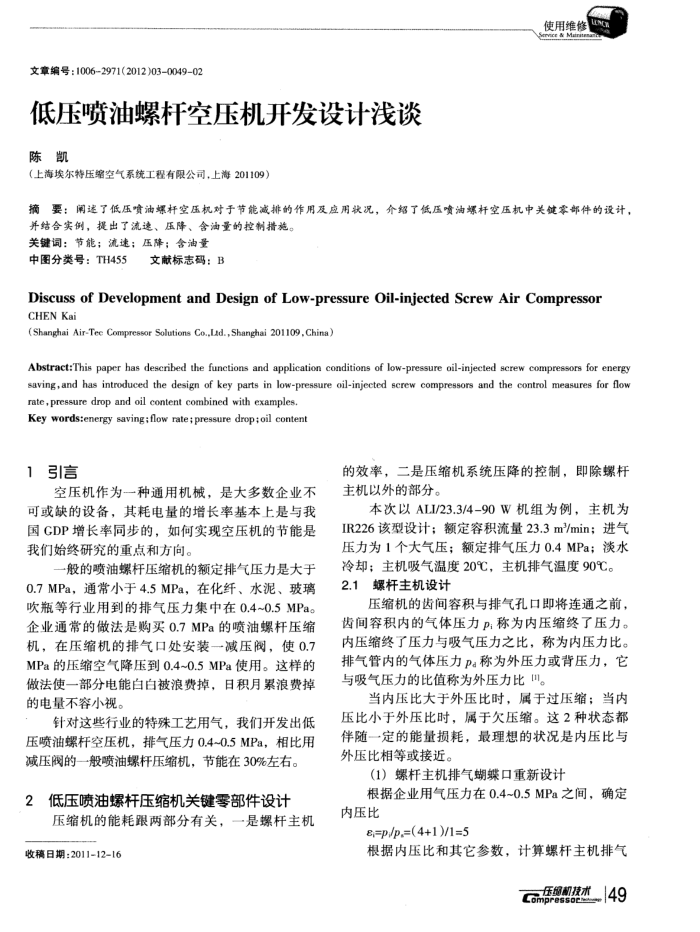

文章编号：10062971(2012)03-004902
低压喷油螺杆空压机开发设计浅谈陈凯
（上海埃尔特压缩空气系统工程有限公司，上海201109）
使用维修
摘要：阐速了低压實油螺杆空压机对于节能减排的作用及应用状况，介绍了低压喷油螺杆空压机中关键零部件的设计，并结合实例，提出了流速、压降、含油量的控制措施。
关键词：节能；流速；压降；含油量中图分类号：TH455
文献标志码：B
Discussof DevelopmentandDesignof Low-pressureOil-injectedScrewAirCompressor CHEN Kai
(Shanghai Air-Tee Compressor Solutions Co.,Lad.,Shanghai 201109,China)
Abstract:This paper has described the funetions and application conditions of low-pressure oil-injected screw compressors for energy saving, and has introduced the design of key parts in low-pressure oil-injected screw compressors and the control measures for flow
rate,pressure drop and oil content combined with examples. Key words:energy saving;flow rate; pressure drop;oil content
1引言
空压机作为一种通用机械，是大多数企业不可或缺的设备，其耗电量的增长率基本上是与我国CDP增长率同步的，如何实现空压机的节能是我们始终研究的重点和方向。
般的油螺杆压缩机的额定排气压力是大于
0.7MPa，通常小于4.5MPa，在化纤、水泥、玻璃吹瓶等行业用到的排气压力集中在0.4~0.5MPa。企业通常的做法是购买0.7MPa的喷油螺杆压缩机，在压缩机的排气口处安装一减压阀，使0.7 MPa的压缩空气降压到0.4~0.5MPa使用。这样的做法使一部分电能白白被浪费掉，日积月累浪费掉的电量不容小视。
针对这些行业的特殊工艺用气，我们开发出低压喷油螺杆空压机，排气压力0.4~0.5MPa，相比用
减压阀的一般喷油螺杆压缩机，节能在30%左右。 2
低压喷油螺杆压缩机关键零部件设计
压缩机的能耗跟两部分有关，一是螺杆主机收稿日期：2011-1216
的效率，二是压缩机系统压降的控制，即除螺杆主机以外的部分。
本次以ALI/23.3/4-90W机组为例，主机为 IR226该型设计；额定容积流量23.3m/min；进气压力为1个大气压；额定排气压力0.4MPa；淡水
冷却；主机吸气温度20℃，主机排气温度90℃。 2.1螺杆主机设计
压缩机的齿间容积与排气孔口即将连通之前，齿间容积内的气体压力P：称为内压缩终了压力。内压缩终了压力与吸气压力之比，称为内压力比。排气管内的气体压力P。称为外压力或背压力，它与吸气压力的比值称为外压力比。
当内压比大于外压比时，属于过压缩；当内压比小于外压比时，属于欠压缩。这2种状态都伴随一定的能量损耗，最理想的状况是内压比与外压比相等或接近。
1）螺杆主机排气蝴蝶口重新设计
根据企业用气压力在0.4~0.5MPa之间，确定内压比
g,=p/p,=(4+1)/1=5
根据内压比和其它参数，计算螺杆主机排气
压缩机技术49 Compressoc
