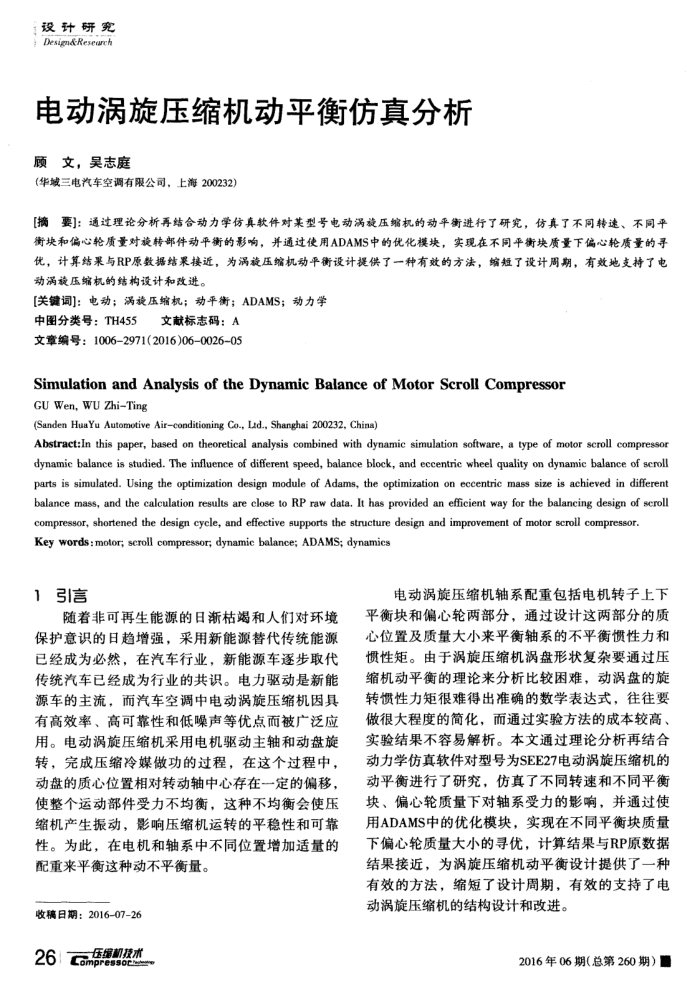

设计研究 Design&Research
电动涡旋压缩机动平衡仿真分析顾文，吴志庭
（华域三电汽车空调有限公司，上海200232）
[摘要]：通过理论分析再结合动力学仿真软件对某型号电动涡旋压缩机的动平衡进行了研究，仿真了不同转速、不同平街块和偏心轮质量对旋转部件动平衡的影响，并通过使用ADAMS中的优化模块，实现在不同平街块质量下偏心轮质量的寻优，计算结果与RP原数据结果接近，为涡旋压缩机动平衡设计提供了一种有效的方法，编短了设计周期，有效地支持了电动涡旋压缩机的结构设计和改进。
[关键词]：电动；涡旋压缩机；动平衡；ADAMS；动力学
中图分类号：TH455
文献标志码：A
文章编号：1006-2971(2016)06-0026-05
Simulation andAnalysis of theDynamic Balanceof MotorScroll Compressor GU Wen, WU ZhiTing
(Sanden HuaYu Automotive Airconditioning Co-, Ld., Shanghai 200232, China)
Abstract:ln this paper, based on theoretical analysis combined with dynamic simulation software, a type of motor scroll compresson dynamic balance is studied. The influence of different speed, balance block, and eccentric wheel quality on dynamic balance of scroll parts is simulated. Using the optimization design module of Adams, the optimization on eccentric mass size is achieved in differen balance mass, and the calculation results are close to RP raw data. It has provided an efficient way for the balancing design of scroll
compressor, shortened the design cycle, and effective supports the structure design and improvement of motor scroll compressor. Key words:motor; scroll compressor; dynamie balance; ADAMS; dynamies
1引言
随着非可再生能源的日渐枯竭和人们对环境保护意识的日趋增强，采用新能源替代传统能源已经成为必然，在汽车行业，新能源车逐步取代传统汽车已经成为行业的共识。电力驱动是新能源车的主流，而汽车空调中电动涡旋压缩机因具有高效率、高可靠性和低噪声等优点面被广泛应用。电动涡旋压缩机采用电机驱动主轴和动盘旋转，完成压缩冷媒做功的过程，在这个过程中，动盘的质心位置相对转动轴中心存在一定的偏移，使整个运动部件受力不均衡，这种不均衡会使压缩机产生振动，影响压缩机运转的平稳性和可靠性。为此，在电机和轴系中不同位置增加适量的配重来平衡这种动不平衡量。
收稿日期：2016-07-26 26:am质细机提查
电动涡旋压缩机轴系配重包括电机转子上下
平衡块和偏心轮两部分，通过设计这两部分的质心位置及质量大小来平衡轴系的不平衡惯性力和惯性矩。由于涡旋压缩机涡盘形状复杂要通过压缩机动平衡的理论来分析比较困难，动涡盘的旋转惯性力矩很难得出准确的数学表达式，往往要做很大程度的简化，而通过实验方法的成本较高、实验结果不容易解析。本文通过理论分析再结合动力学仿真软件对型号为SEE27电动涡旋压缩机的动平衡进行了研究，仿真了不同转速和不同平衡块、偏心轮质量下对轴系受力的影响，并通过使用ADAMS中的优化模块，实现在不同平衡块质量下偏心轮质量大小的寻优，计算结果与RP原数据结果接近，为涡旋压缩机动平衡设计提供了一种有效的方法，缩短了设计周期，有效的支持了电动涡旋压缩机的结构设计和改进。
2016年06期（总第260期）
