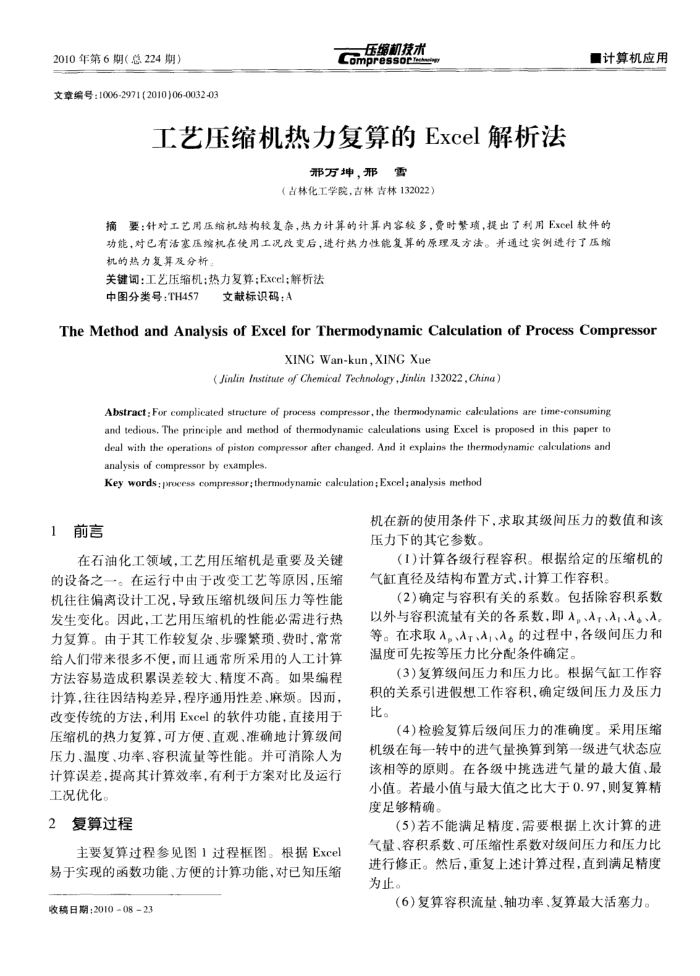

2010年第6期（总224期）
文章编号：1006-2971(2010)06-0032-03
压缩机技术 Compressoc
工艺压缩机热力复算的Excel解析法
邢万坤，邢雪
（吉林化工学院，吉林青林132022）
计算机应用
摘要：针对工艺用压缩机结构较复杂，热力计算的计算内容较多，费时繁项，提出了利用Excel款件的功能，对已有活塞压编机在使用工况改变后，进行热力性能复算的原理及方法。并通过实例进行了压缩机的热力复算及分析
关键词：工艺压缩机：热力复算；Excel；解析法
中图分类号：TH457
文献标识码：A
The Method and Analysis of Excel for Thermodynamic Calculation of Process Compressor
XINC Wan-kun,XING Xue
( Jinlin Institute of Chemical 7echnology,Jinlin 132022, China )
Abstract :For complicated structure of process compressor, the themodynamic calculations are time-consuming and tedious, The principle and method of thermodynamic caleulations using Excel is proposed in this paper to deal with the operations of piston compressor after changed, And it explains the thermodynamie calculations and analysis of compressor by examples.
Key words: process compressor; thermodynamic caleulation; Excel; analysis method
1前言
在石油化工领域，工艺用压缩机是重要及关键的设备之一。在运行中由于改变工艺等原因，压缩机往往偏离设计工况，导致压缩机级间压力等性能发生变化。因此，工艺用压缩机的性能必需进行热力复算。由于其工作较复杂、步骤繁琐、费时，常常给人们带来很多不便，而且通常所采用的人工计算方法容易造成积累误差较大、精度不高。如果编程计算，往往因结构差异，程序通用性差、麻烦。因而，改变传统的方法，利用Excel的软件功能，直接用于压缩机的热力复算，可方便、直观、准确地计算级间压力、温度、功率、容积流量等性能。并可消除人为计算误差，提高其计算效率，有利于方案对比及运行
工况优化。 2
复算过程
主要复算过程参见图1过程框图。根据Excel 易于实现的函数功能、方使的计算功能，对已知压缩收稿日期：2010-0823
机在新的使用条件下，求取其级间压力的数值和该压力下的其它参数。
(1)计算各级行程容积。根据给定的压缩机的气缸直径及结构布置方式，计算工作容积。
(2)确定与容积有关的系数。包括除容积系数以外与容积流量有关的各系数，即入。、入、入，、入。、入。等。在求取入。入T、入,、入。的过程中，各级间压力和温度可先按等压力比分配条件确定。
(3)复算级间压力和压力比。根据气缸工作容积的关系引进假想工作容积，确定级间压力及压力比。
(4)检验复算后级间压力的准确度。采用压缩机级在每一转中的进气量换算到第一级进气状态应该相等的原则。在各级中挑选进气量的最大值、最小值。若最小值与最大值之比大于0.97.则复算精度足够精确。
(5)若不能满足精度，需要根据上次计算的进气量、容积系数、可压缩性系数对级间压力和压力比进行修正。然后，重复上述计算过程，直到满足精度为止。
(6)复算容积流量、轴功率、复算最大活塞力。
