使用维修 Senice&Maintenamce

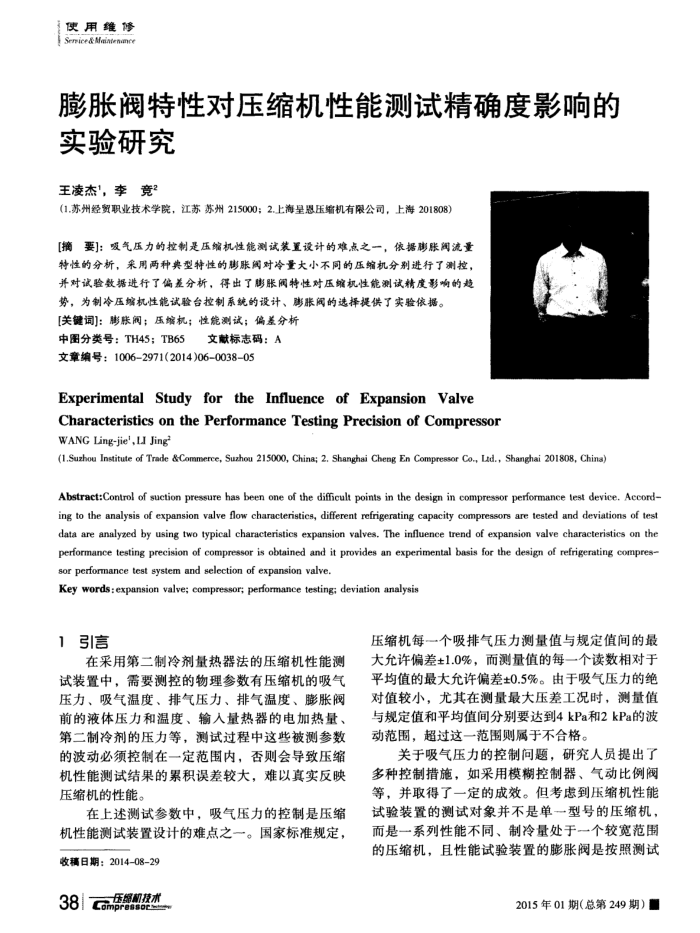

膨胀阀特性对压缩机性能测试精确度影响的
实验研究王凌杰"，李竟2
(1.苏州经贸职业技术学院，江苏苏州215000；2.上海呈恩压缩机有限公司，上海201808）
[摘要]：吸气压力的控制是压缩机性能测试装置设计的难点之一，依据断胀阅流量特性的分析，采用两种典型特性的膨胀阔对冷量大小不同的压缩机分别进行了测控，并对试验数据进行了偏差分析，得出了断胀阔特性对压缩机性能测试精度影响的趋
势，为制冷压缩机性能试验台控制系统的设计、胀阔的选择提供了实验依据。[关键词]：膨胀阀；压缩机；性能测试；偏差分析
中图分类号：TH45；TB65
文献标志码：A
文章编号：10062971(2014)06-0038-05
Experimental Study fortheInfluenceofExpansionValve
CharacteristicsonthePerformanceTestingPrecisionofCompressor WANG Ling-jie', LI Jing
(1.Suzhou Institute of Trade &Commerce, Suzhou 215000, China; 2, Shanghai Cheng En Compressor Co., Lid., Shanghai 201808, China)
Abstract:Control of suction pressure has been one of the difficult points in the design in compressor performance test device. Accord-ing to the analysis of expansion valve flow characteristics, different refrigerating capacity compressors are tested and deviations of test data are analyzed by using two typical characteristics expansion valves, The influence trend of expansion valve characteristics on the performance testing precision of compressor is obtained and it provides an experimental basis for the design of refrigerating compres-sor performance test system and selection of expansion valve.
Key words: expansion valve; compressor; performance testing; deviation analysis
1引言
在采用第二制冷剂量热器法的压缩机性能测试装置中，需要测控的物理参数有压缩机的吸气压力、吸气温度、排气压力、排气温度、膨胀阀前的液体压力和温度、输入量热器的电加热量、第二制冷剂的压力等，测试过程中这些被测参数的波动必须控制在一定范围内，否则会导致压缩机性能测试结果的累积误差较大，难以真实反映压缩机的性能。
在上述测试参数中，吸气压力的控制是压缩机性能测试装置设计的难点之一。国家标准规定，
收稿日期：2014-08-29 38m质精机技术
压缩机每一个吸排气压力测量值与规定值间的最大允许偏差±1.0%，而测量值的每一个读数相对于平均值的最大允许偏差±0.5%。由于吸气压力的绝对值较小，尤其在测量最大压差工况时，测量值与规定值和平均值间分别要达到4kPa和2kPa的波动范围，超过这一范围则属于不合格。
关于吸气压力的控制问题，研究人员提出了多种控制措施，如采用模糊控制器、气动比例阀等，并取得了一定的成效。但考虑到压缩机性能试验装置的测试对象并不是单一型号的压缩机，而是一系列性能不同、制冷量处于一个较宽范围的压缩机，且性能试验装置的膨胀阀是按照测试
2015年01期（总第249期）
