文章编号：10062971(2012)06004405

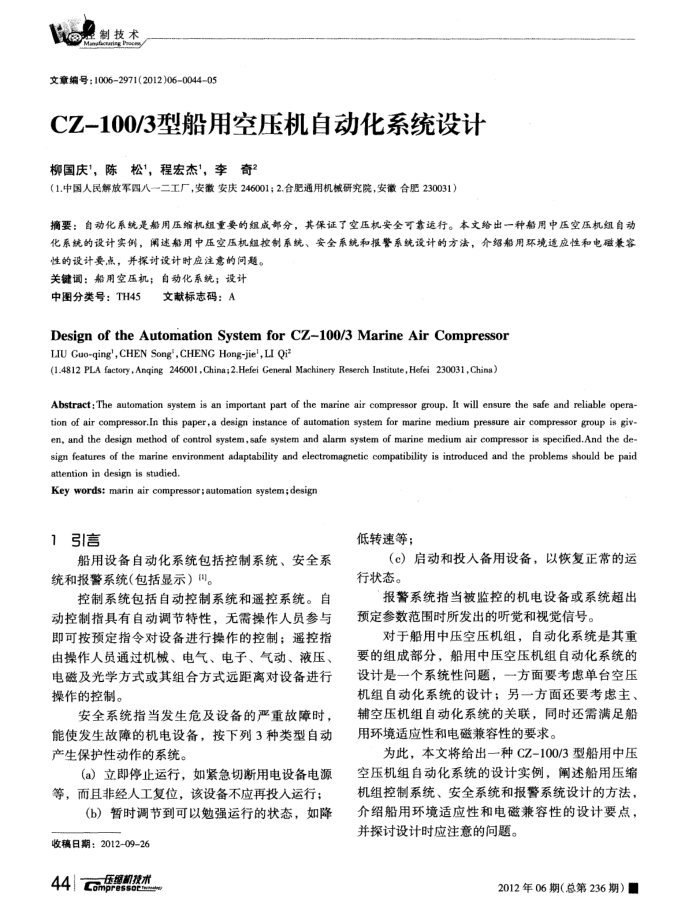

CZ-100/3型船用空压机自动化系统设计柳国庆"，陈松1，程宏杰"，李奇2
（1.中国人民解放军四八一二工厂，安徽安庆246001；2.合肥通用机械研究院，安徽合肥230031）
摘要：自动化系统是船用压缩机组重要的组成部分，其保证了空压机安全可靠运行。本文给出一种能用中压空压机组自动化系统的设计实例，闲述船用中压空压机组控制系统、安全系统和报警系统设计的方法，介绍船用环境逐应性和电磁兼容
性的设计要点，并探讨设计时应注意的间题。关键调：船用空压机；自动化系统；设计
中图分类号：TH45
文献标志码：A
Design of the Automation Systemfor CZ-10o/3MarineAirCompressor LIU Guo-qing', CHEN Song’, CHENG Hong-jie', LI Qi?
(1.4812 PLA factory, Anqing 246001, China;2.Hefei General Machinery Reserch Institute, Hefei 230031, Chins)
Abstract: The automation system is an important part of the marine air compressor group. It will ensure the safe and reliable opera-tion of air compressor.In this paper,a design instance of automation system for marine medium pressure air compressor group is giv-en, and the design method of control system,safe system and alarm system of marine medium air compressor is specified.And the de-sign features of the marine environment adaptability and electromagnetic compatibility is introduced and the problems should be paid attention in design is studied.
Key words: marin air compressor; automation system; design
1引信
船用设备自动化系统包括控制系统、安全系统和报警系统（包括显示）)。
控制系统包括自动控制系统和遥控系统。自动控制指具有自动调节特性，无需操作人员参与即可按预定指令对设备进行操作的控制：遥控指由操作人员通过机械、电气、电子、气动、液压、电磁及光学方式或其组合方式远距离对设备进行操作的控制。
安全系统指当发生危及设备的严重故障时，能使发生故障的机电设备，按下列3种类型自动产生保护性动作的系统。
（a）立即停止运行，如紧急切断用电设备电源
等，而且非经人工复位，该设备不应再投人运行；
(b）暂时调节到可以勉强运行的状态，如降
收稿日期：2012-0926 441 zm质限机建术。
低转速等；
（c）启动和投人备用设备，以恢复正常的运
行状态。
报警系统指当被监控的机电设备或系统超出预定参数范围时所发出的听觉和视觉信号。
对于船用中压空压机组，自动化系统是其重要的组成部分，船用中压空压机组自动化系统的设计是一个系统性问题，方面要考虑单台空压机组自动化系统的设计；另一方面还要考虑主、辅空压机组自动化系统的关联，同时还需满足船用环境适应性和电磁兼容性的要求。
为此，本文将给出一种CZ-100/3型船用中压空压机组自动化系统的设计实例，阐述船用压缩机组控制系统、安全系统和报警系统设计的方法，介绍船用环境适应性和电磁兼容性的设计要点，并探讨设计时应注意的问题。
