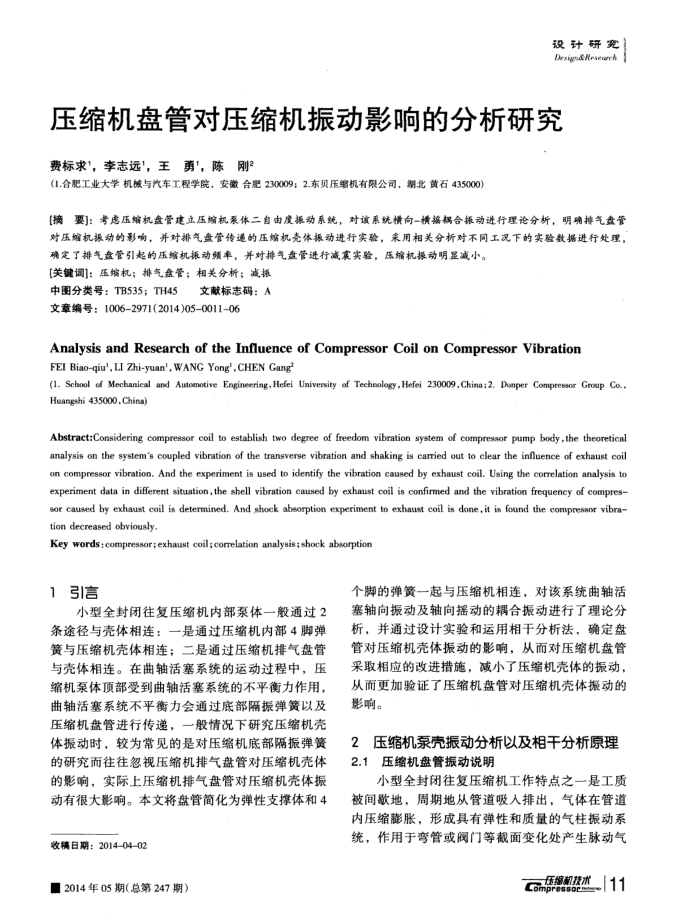

压缩机盘管对压缩机振动影响的分析研究费标求1，李志远，王勇1，陈刚2
（1.合肥工业大学机械与汽车工程学院，安徽合肥230009；2.东贝压缩机有限公司，潮北黄石435000）
[摘要]：考虑压缩机盘管建立压缩机系体二自由度振动系统，对该系统横向-横据揭合振动进行理论分析，明确排气盘管对压缩机振动的影响，并对排气盘管传递的压缩机壳体振动进行实验，采用相关分析对不同工况下的实验数据进行处理，
确定了排气盘管引起的压缩机振动频率，并对排气盘管进行减寰实验，压缩机振动明显减小。[关键调]：压缩机；排气盘管；相关分析；减振
中图分类号：TB535；TH45
文献标志码：A
文章编号：1006-2971(2014)05-0011-06
AnalysisandResearchof theInfluenceof CompressorCoil onCompressorVibration FEI Biao-qiu', LI Zhi-yuan', WANG Yong', CHEN Gang
(1. School of Mechanical and Automotive Engineering, Hefei University of Technology, Hefei 230009, China;2. Donper Compressor Group Co. Huangshi 435000, China)
Abstract:Considering compressor coil to establish two degree of freedom vibration system of compressor pump body,the theoretical analysis on the system's coupled vibration of the transverse vibration and shaking is caried out to clear the influence of exhaust coil on compressor vibration, And the experiment is used to identify the vibration caused by exhaust coil. Using the correlation analysis to experiment data in different situation,the shell vibration caused by exhaust coil is confirmed and the vibration frequency of compres-sor caused by exhaust coil is determined. And shock absorption experiment to exhaust coil is done,it is found the compressor vibra-tion decreased obviously
Key words: compressor; exhaust coil ; correlation analysis;shock absorption
1引言
小型全封闭往复压缩机内部泵体一般通过2 条途径与壳体相连：一是通过压缩机内部4脚弹簧与压缩机壳体相连；二是通过压缩机排气盘管与壳体相连。在曲轴活塞系统的运动过程中，压缩机泵体顶部受到曲轴活塞系统的不平衡力作用，曲轴活塞系统不平衡力会通过底部隔振弹簧以及压缩机盘管进行传递，一般情况下研究压缩机壳体振动时，较为常见的是对压缩机底部隔振弹簧的研究而往往忽视压缩机排气盘管对压缩机壳体的影响，实际上压缩机排气盘管对压缩机壳体振动有很大影响。本文将盘管简化为弹性支撑体和4
收稿日期：2014-0402
2014年05期（总第247期）
个脚的弹簧一起与压缩机相连，对该系统曲轴活塞轴向振动及轴向摇动的耦合振动进行了理论分析，并通过设计实验和运用相干分析法，确定盘管对压缩机壳体振动的影响，从而对压缩机盘管采取相应的改进措施，减小了压缩机壳体的振动，从而更加验证了压缩机盘管对压缩机壳体振动的
影响。 2
压缩机泵壳振动分析以及相分析原理压缩机盘管振动说明
2.1
小型全封闭往复压缩机工作特点之一是工质被间歇地，周期地从管道吸入排出，气体在管道内压缩膨胀，形成具有弹性和质量的气柱振动系统，作用于弯管或阀门等截面变化处产生脉动气
