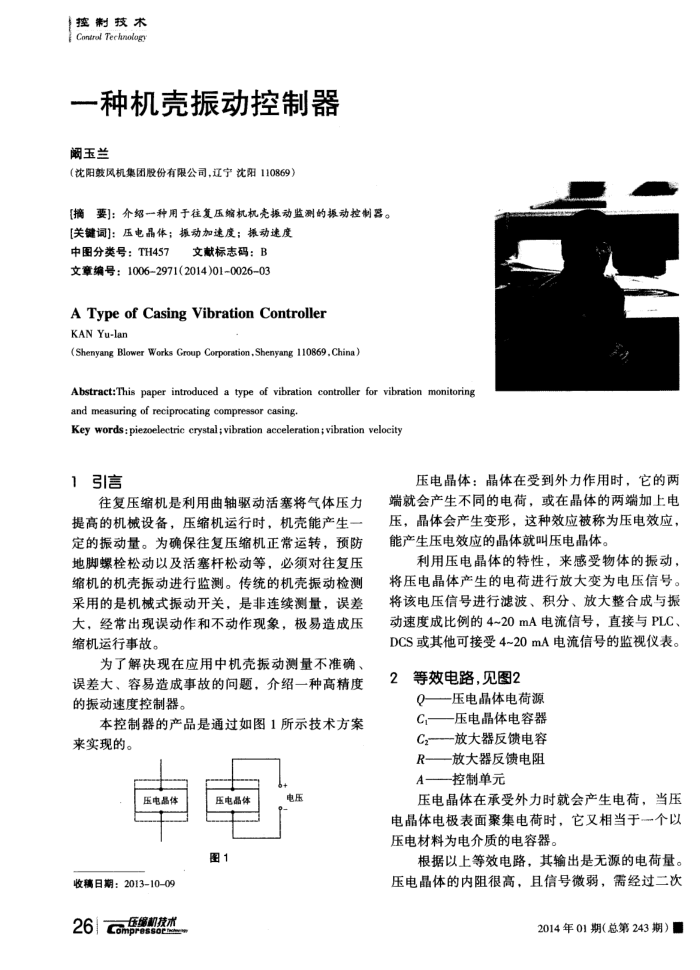

控制技术 Cantral Technology
一种机壳振动控制器阀玉兰
（沈阳鼓风机集团股份有限公司，辽宁沈阳110869）
[摘要]：介绍一种用于往复压缩机机壳振动监测的板动控制器。[关键词]：压电晶体：振动加速度：振动速度
中图分类号：TH457
文献标志码：B
文章编号：1006-2971(2014)01~0026-03
ATypeof Casing Vibration Controller KAN Yu-lan
(Shenyang Blower Works Group Corporation,Shenyang 110869, China)
Abstract:This paper introduced a type of vibration controller for vibration monitoring and measuring of reciprocating compressor casing.
Key words: piezoelectric crystal; vibration acceleration; vibration velocity
1引信
往复压缩机是利用曲轴驱动活塞将气体压力提高的机械设备，压缩机运行时，机壳能产生定的振动量。为确保往复压缩机正常运转，预防地脚螺栓松动以及活塞杆松动等，必须对往复压缩机的机壳振动进行监测。传统的机壳振动检测采用的是机械式振动开关，是非连续测量，误差大，经常出现误动作和不动作现象，极易造成压缩机运行事故。
为了解决现在应用中机壳振动测量不准确误差大、容易造成事故的间题，介绍一种高精度的振动速度控制器。
本控制器的产品是通过如图1所示技术方案来实现的。
压电晶体
收稿日期：2013-10-09 26comprom
压绳机技术
压电晶体图1
电压
压电晶体：晶体在受到外力作用时，它的两端就会产生不同的电荷，或在晶体的两端加上电压，晶体会产生变形，这种效应被称为压电效应，能产生压电效应的晶体就叫压电晶体。
利用压电晶体的特性，来感受物体的振动，将压电晶体产生的电荷进行放大变为电压信号。将该电压信号进行滤波、积分、放大整合成与振动速度成比例的4~20mA电流信号，直接与PLC、 DCS或其他可接受4~20mA电流信号的监视仪表。
等效电路，见图2 2
Q—压电晶体电荷源 C压电晶体电容器 C2放大器反馈电容 R-—放大器反馈电阻 A—控制单元
压电晶体在承受外力时就会产生电荷，当压电晶体电极表面聚集电荷时，它又相当于个以压电材料为电介质的电容器。
根据以上等效电路，其输出是无源的电荷量。压电晶体的内阻很高，且信号微弱，需经过二次
2014年01期（总第243期）量
