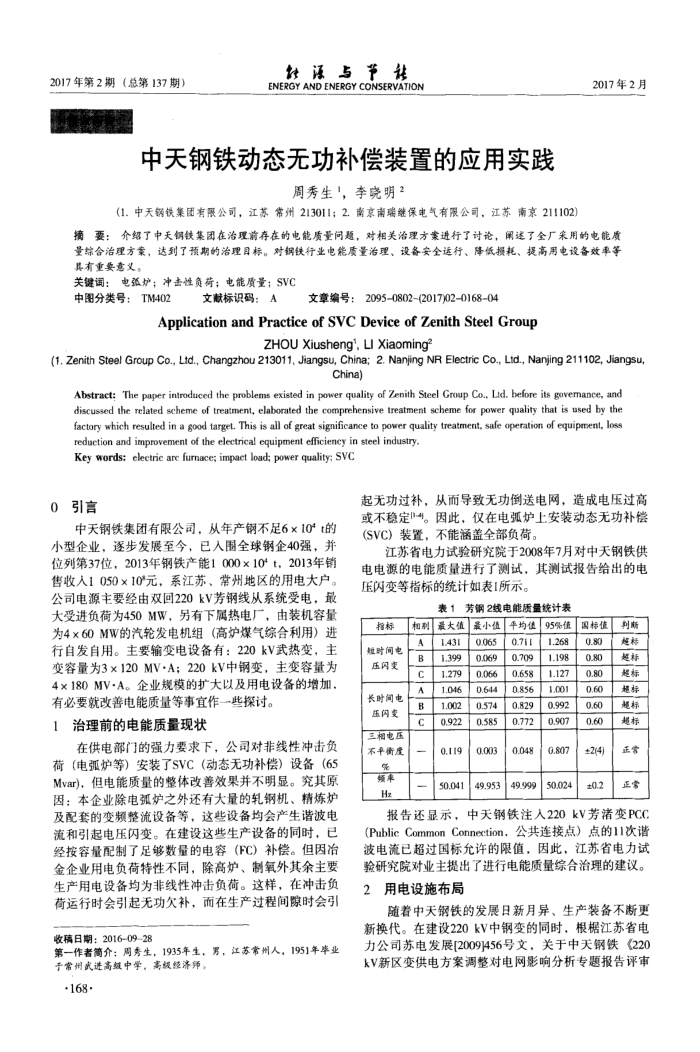

中天钢铁动态无功补偿装置的应用实践
周秀生，李晓明2
(1.中天钢铁集团有限公司，江苏常州213011；2.南京南瑞继保电气有限公司，江苏南京211102）
2017年2月
摘要：介绍了中天钢铁集团在治理前存在的电能质量问题，对相关治理方索进行了讨论，阐了全厂采用的电能质量综合治理方案，达到了预期的治理目标。对钢缺行业电能质量治理、设备安全运行、降低损耗、提高用电设备效率等具有重要意义。
关键词：电弧炉；冲击性负荷；电能质量；SVC
中图分类号：TM402
文献标识码：A
文章编号：2095-0802(2017)02016804
ApplicationandPracticeofSvCDeviceofZenithSteelGroup
ZHOU Xiusheng'. LI Xiaoming?
(1. Zenith Steel Group Co., Ltd., Changzhou 213011, Jiangsu, China; 2. Nanjing NR Electric Co., Ltd., Nanjing 211102, Jiangsu,
China)
Abstract: The paper introduced the problems existed in power quality of Zenith Steel Group Co., Lid. before its govemance, and discussed the related scheme of treatment, elaborated the comprehensive treatment scheme for power quality that is used by the factory which resulted in a good target, This is all of great significance to power quality treatment, safe operation of equipment, loss
reduction and improvement of the electrical equipment efficiency in steel industry. Key words: electric arc furnace; impaet load; power quality; SVC
0
引言
中天钢铁集团有限公司，从年产钢不足6×10°t的
小型企业，逐步发展至今，已入围全球钢企40强，并位列第37位，2013年钢铁产能1000×104t，2013年销售收人1050×10元，系江苏、常州地区的用电大户。公司电源主要经由双回220kV芳钢线从系统受电，最大受进负荷为450MW，另有下属热电厂，由装机容量为4×60MW的汽轮发电机组（高炉煤气综合利用）进行自发自用。主要输变电设备有：220kV武热变，主变容量为3×120MV·A；220kV中钢变，主变容量为 4×180MV·A。企业规模的扩大以及用电设备的增加有必要就改善电能质量等事宜作一此探讨。
治理前的电能质量现状
在供电部门的强力要求下，公司对非线性冲击负荷（电弧炉等）安装了SVC（动态无功补偿）设备
（65
Mvar)，但电能质量的整体改善效果并不明显。究其原因：本企业除电弧炉之外还有大量的轧钢机、精炼炉及配套的变频整流设备等，这些设备均会产生谐波电流和引起电压闪变。在建设这些生产设备的同时，已经按容量配制了足够数量的电容（FC）补偿。但因冶金企业用电负荷特性不同，除高炉、制氧外其余主要生产用电设备均为非线性冲击负荷。这样，在冲击负荷运行时会引起无功欠补，而在生产过程间隙时会引
收稿日期：2016-09-28
第一作者简介：周秀生，1935年生，男，江苏常州人，1951年丰业
于常州武进高组中学，高线经济师，·168
起无功过补，从而导致无功倒送电网，造成电压过高或不稳定4。因此，仅在电弧炉上安装动态无功补偿(SVC）装置，不能涵盖全部负荷。
江苏省电力试验研究院于2008年7月对中天钢铁供电电源的电能质量进行了测试，其测试报告给出的电压闪变等指标的统计如表1所示。
表1
指标短时间电压闪变
长时间电压闪变三相电压不平衡度% 频率 Hz
芳钢2线电能质量统计表
相刻最大值
1.431
B C A 8 c
1.399 1.279 1.046 1.002 0.922
0.119 50.041
最小值
平均值95%值
0.065 0.069 0.066 0.644 0.574 0.585
0.003 49.953
1140 0.709 0.658 0.856 0.829 0.772
0.048 49.999
1.268 1.198 1.127 1.001 0.992 0.907
0.807 50.024
国标值 0.80 0.80 0.80 0.60 0.60 0.60
±2(4) ±0.2
判断越标超标超标超标超标超标
正常正常
报告还显示，中天钢铁注人220kV芳猪变PCC(Public Common Connection，
公共连接点）点的11次谐
波电流已超过国标允许的限值，因此，江苏省电力试验研究院对业主提出了进行电能质量综合治理的建议。
用电设施布局
随着中天钢铁的发展日新月异、生产装备不断更新换代。在建设220kV中钢变的同时，根据江苏省电力公司苏电发展[2009456号文，关于中天钢铁《220 kV新区变供电方案调整对电网影响分析专题报告评审
