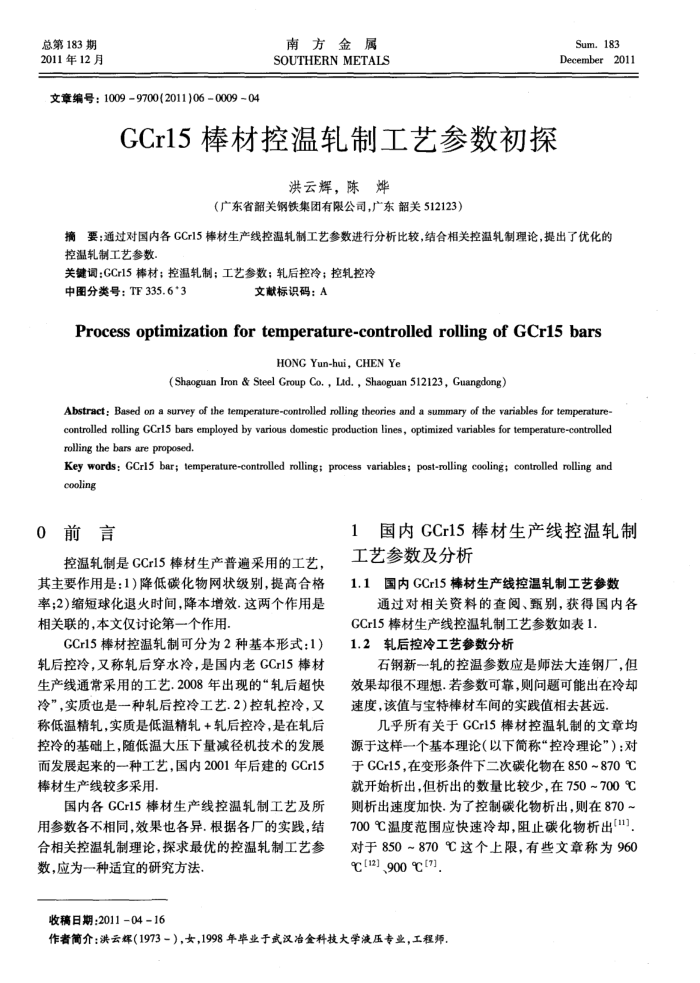

总第183期 2011年12月
文章编号：10099700(2011)060009~04
南方金属 SOUTHERN METALS
GCr15棒材控温轧制工艺参数初探
洪云辉，陈烨
（广东省韶关钢铁集团有限公司，广东韶关512123）
Sum.183 December2011
摘要：通过对国内各CCr15棒材生产线控温轧制工艺参数进行分析比较，结合相关控温轧制理论，提出了优化的控温轧制工艺参数
关键调：GCr15棒材；控温轧制；工艺参数；轧后控冷；控轧控冷
中图分类号：TF335.6*3
文献标识码：A
Processoptimizationfortemperature-controlledrollingofGCri5bars
HONG Yun-hui, CHEN Ye
(Shaoguan Iron & Steel Group Co.,Lad.,Shaoguan 512123, Guangdong)
Abstract: Based on a survey of the temperature-controlled rolling theories and a summary of the variables for temperature-controlled rolling GCr15 bars employed by various domestic production lines, optimized variables for temperature-controlled rolling the bars are proposed
Key words: GCri5 bar; temperature-controlled rolling; process variables; post-rolling cooling; controlled rolling and cooling
0前言
控温轧制是GCr15棒材生产普遍采用的工艺，其主要作用是：1)降低碳化物网状级别，提高合格率；2)缩短球化退火时间，降本增效.这两个作用是相关联的，本文仅讨论第一个作用，
GCr15棒材控温轧制可分为2种基本形式：1）轧后控冷，又称轧后穿水冷，是国内老GCr15棒材生产线通常采用的工艺.2008年出现的“轧后超快冷”，实质也是一种轧后控冷工艺.2)控轧控冷，又称低温精轧，实质是低温精轧+轧后控冷，是在轧后控冷的基础上，随低温大压下量减径机技术的发展而发展起来的一种工艺，国内2001年后建的GCr15 棒材生产线较多采用.
国内各GCr15棒材生产线控温轧制工艺及所用参数各不相同，效果也各异.根据各厂的实践，结合相关控温轧制理论，探求最优的控温轧制工艺参
数，应为一种适宜的研究方法，收稿日期：2011-04-16
1国内GCr15棒材生产线控温轧制工艺参数及分析
1.1国内GCr15棒材生产线控温轧制工艺参数
通过对相关资料的查阅、甄别，获得国内各
GCr15棒材生产线控温轧制工艺参数如表1. 1.2轧后控冷工艺参数分析
石钢新一轧的控温参数应是师法大连钢厂，但效果却很不理想.若参数可靠，则问题可能出在冷却速度，该值与宝特棒材车间的实践值相去甚远
几乎所有关于GCr15棒材控温轧制的文章均源于这样一个基本理论（以下简称“控冷理论”）：对于GCr15，在变形条件下二次碳化物在850~870℃ 就开始析出，但析出的数量比较少，在750~700℃ 则析出速度加快，为了控制碳化物析出，则在870~ 700℃温度范围应快速冷却，阻止碳化物析出11]，对于850~870℃这个上限，有些文章称为960 ℃[12] ,900 ℃[7],
作者简介：洪云辉（1973-），女，1998年毕业于武汉冶金科技大学液压专业，工程师
