总第185期 2012年4月
文章编号：10099700(2012)02004603
南方金属 SOUTHERN METALS
Sum.185 April2012

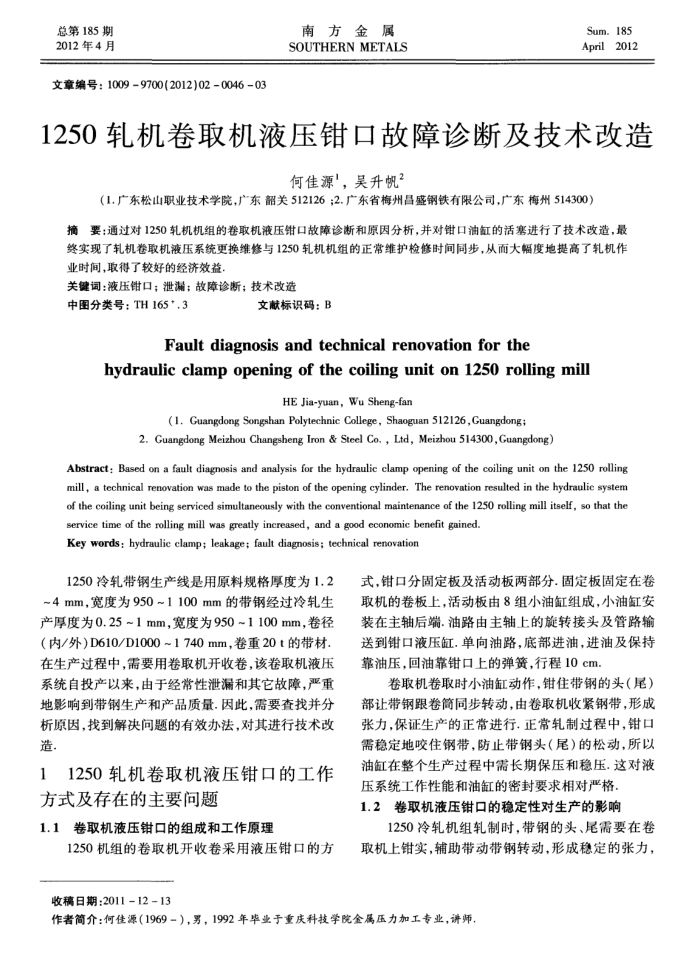

1250轧机卷取机液压钳口故障诊断及技术改造
何佳源'，吴升帆？
（1.广东松山职业技术学院，广东韶关512126；2.广东省梅州昌盛钢铁有限公司，广东梅州514300）
摘要：通过对1250轧机机组的卷取机液压钳口故障诊断和原因分析，并对钳口油缸的活塞进行了技术改造，最终实现了轧机卷取机液压系统更换维修与1250轧机机组的正常维护检修时间同步，从而大幅度地提高了轧机作业时间，取得了较好的经济效益
关健词：液压钳口；泄漏；故障诊断；技术改造
中图分类号：TH165*.3
文献标识码：B
Faultdiagnosis andtechnicalrenovationforthe
hydraulic clampopeningof the coiling unit on1250rolling mill
HE Jia-yuan, Wu Sheng-fan
(1. Guangdong Songshan Polytechnic College, Shaoguan 512126, Guangdong:
2. Guangdong Meizhou Changsheng Iron & Steel Co. , Ltd, Meizhou 514300, Guangdong)
Abstract: Based on a fault diagnosis and analysis for the hydraulice clamp opening of the coiling unit on the 1250 rolling mill, a technical renovation was made to the piston of the opening cylinder. The renovation resulted in the hydraulic system of the coiling unit being serviced simultaneously with the conventional maintenance of the 1250 rolling mill itself, so that the
service time of the rolling mill was greatly increased, and a good economic benefit gained. Key words: hydraulic clamp; leakage; fault diagnosis; technical renovation
1250冷轧带钢生产线是用原料规格厚度为1.2 ~4mm，宽度为950~1100mm的带钢经过冷轧生产厚度为0.25~1mm，宽度为950~1100mm，卷径（内/外）D610/D1000~1740mm，卷重20t的带材在生产过程中，需要用卷取机开收卷，该卷取机液压系统自投产以来，由于经常性泄漏和其它故障，严重地影响到带钢生产和产品质量.因此，需要查找并分析原因，找到解决回题的有效办法，对其进行技术改造
11250轧机卷取机液压钳口的工作方式及存在的主要间题
1.1卷取机液压钳口的组成和工作原理
1250机组的卷取机开收卷采用液压钳口的方收稿日期：2011-12-13
式，钳口分固定板及活动板两部分.固定板固定在卷取机的卷板上，活动板由8组小油缸组成，小油缸安装在主轴后端.油路由主轴上的旋转接头及管路输送到钳口液压缸，单向油路，底部进油，进油及保持靠油压，回油靠钳口上的弹簧，行程10cm
卷取机卷取时小油缸动作，钳住带钢的头（尾）部让带钢跟卷筒同步转动，由卷取机收紧钢带，形成张力，保证生产的正常进行.正常轧制过程中，钳口需稳定地咬住钢带，防止带钢头（尾）的松动，所以油缸在整个生产过程中需长期保压和稳压.这对液
压系统工作性能和油缸的密封要求相对严格 1.2卷取机液压钳口的稳定性对生产的影响
1250冷轧机组轧制时，带钢的头、尾需要在卷取机上钳实，辅助带动带钢转动，形成稳定的张力，
作者简介：何佳源（1969-），男，1992年业于重庆科技学院金属压力加工专业，讲师，
