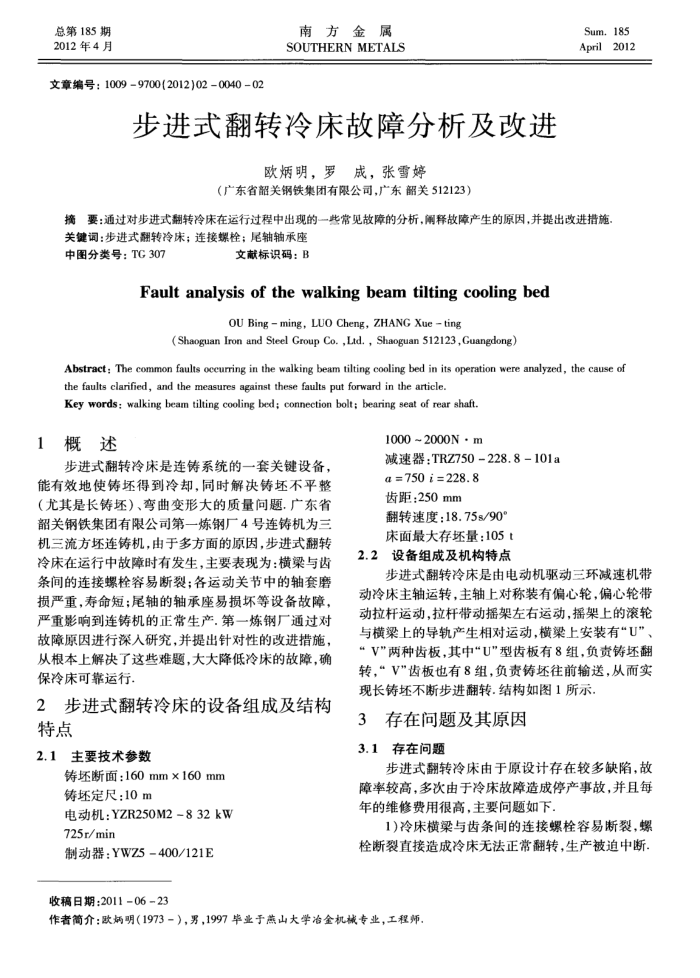

总第185期 2012年4月
文章编号：10099700(2012)02004002
南方金属 SOUTHERN METALS
步进式翻转冷床故障分析及改进
欧炳明，罗成，张雪婷
（广东省韶关钢铁集团有限公司，广东韶关512123）
Sum.185 April2012
摘要：通过对步进式翻转冷床在运行过程中出现的一些常见故障的分析，阐释故障产生的原因，并提出改进措施关键词：步进式翻转冷床；连接螺栓；尾轴轴承座
中图分类号：TG307
文献标识码：B
Fault analysis of the walking beam tilting cooling bed
OU Bing ming, LUO Cheng, ZHANG Xue ting
(Shaoguan Iron and Steel Group Co. ,Lid. , Shaoguan 512123,Guangdong)
Abstract: The common faults oceurring in the walking beam tilting cooling bed in its operation were analyzed, the cause of the faults clarified, and the measures against these faults put forward in the article.
Key words: walking beam tilting cooling bed; connection bolt; bearing seat of rear shaft.
1概述
步进式翻转冷床是连铸系统的一套关键设备，
能有效地使铸坏得到冷却，同时解决铸坏不平整（尤其是长铸坏）、弯曲变形大的质量回题，产东省韶关钢铁集团有限公司第一炼钢厂4号连铸机为三机三流方坏连铸机，由于多方面的原因，步进式融转冷床在运行中故障时有发生，主要表现为：横梁与达条间的连接螺栓容易断裂：各运动关节中的轴套磨损严重，寿命短：尾轴的轴承座易损坏等设备故障，严重影响到连铸机的正常生产第一炼钢厂通过对故障原因进行深入研究，并提出针对性的改进措施，从根本上解决了这些难题，大大降低冷床的故障，确保冷床可靠运行，
2步进式翻转冷床的设备组成及结构特点
2.1主要技术参数
铸坏断面：160mm×160mm 铸坏定尺：10m
电动机：YZR250M2-832kW 725r/min
制动器：YWZ5-400/121E 收稿日期：2011-06-23
1000~2000N·m
减速器：TRZ750-228.8-101a
a=750i=228.8 齿距：250mm
翻转速度：18.75s/90° 床面最大存坏量：105t
2.2设备组成及机构特点
步进式翻转冷床是由电动机驱动三环减速机带动冷床主轴运转，主轴上对称装有偏心轮，偏心轮带动拉杆运动，拉杆带动摇架左右运动，摇架上的滚轮与横梁上的导轨产生相对运动，横梁上安装有“U”、“V"两种齿板.其中"U"型齿板有8组，负责铸坏翻转，“V”齿板也有8组，负责铸坏往前输送，从而实现长铸坏不断步进翻转.结构如图1所示，
3存在问题及其原因 3.1存在问题
步进式翻转冷床由于原设计存在较多缺陷，故障率较高，多次由于冷床故障造成停产事故，并且每年的维修费用很高，主要问题如下，
1)冷床横梁与齿条间的连接螺栓容易断裂，螺栓断裂直接造成冷床无法正常翻转，生产被迫中断
作者简介：欧炳明（1973－），男，1997毕业于燕山大学冶全机械专业，工程师，
