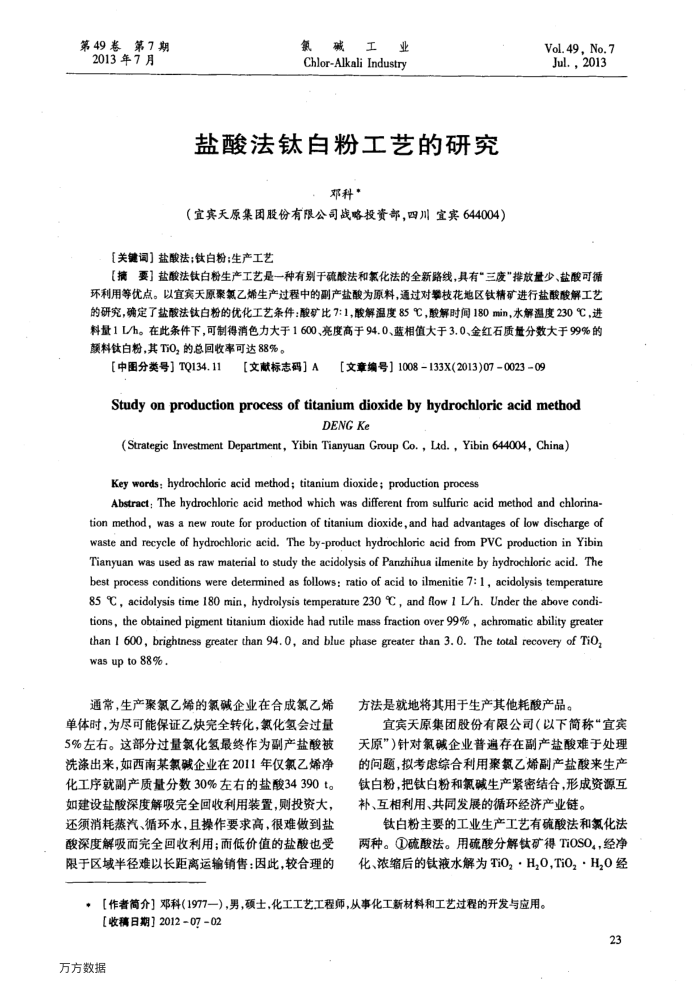

第49卷第7期 2013年7月
氰碱工业 Chlor-Alkali Industry
盐酸法钛自粉工艺的研究
邓科*
（宜宾天原集团股份有限公司战略投资部，四川宜宾644004）
【关键词】盐酸法：钛白粉：生产工艺
Vol.49,No.7 Jul.，2013
【摘要】盐酸法钛白粉生产工艺是一种有别于硫酸法和氯化法的全新路线，具有"三度"排放量少、盐酸可循环利用等优点。以宜宾天原聚氯乙烯生产过程中的副产盐酸为原料，通过对举枝花地区钛精矿进行盐酸酸解工艺的研究，确定了盐酸法钛白粉的优化工艺条件：酸矿比7:1，酸解温度85℃，酸解时闻180min，水解温度230℃，进料量1L/h。在此条件下，可制得消色力大于1600、亮度高于94.0、蓝相值大于3.0、金红石质量分数大于99%的颜料钛白粉，其Ti0，的总回收率可达88%。
[中图分类号】TQ134.11
【文献标志码】A【文章编号】1008-133X(2013)07-0023-09
Study on production process of titanium dioxide by hydrochloric acid method
DENGKe
(Strategic Investment Department, Yibin Tianyuan Group Co., Ltd., Yibin 644004, China) Key words: hydrochloric acid method; titanium dioxide; production process
Abstract: The hydrochloric acid method which was different from sulfuric acid method and chlorina-tion method, was a new route for production of titanium dioxide,and had advantages of low discharge of waste and recycle of hydrochloric acid. The by-product hydrochloric acid from PVC production in Yibin Tianyuan was used as raw material to study the acidolysis of Panzhihua ilmenite by hydrochloric acid. The best process conditions were detemined as follows: ratio of acid to ilmenitie 7: 1, acidolysis temperature 85 C, acidolysis time 180 min, hydrolysis temperature 230 °C , and flow 1 L/h. Under the above condi-tions, the obtained pigment titanium dioxide had rutile mass fraction over 99% , achromatic ability greater than 1 600, brightness greater than 94. 0, and blue phase greater than 3. 0. The total recovery of Ti0 wasup to88%.
通常，生产聚氯乙烯的氯碱企业在合成氟乙烯单体时，为尽可能保证乙炔完全转化，氯化氢会过量 5%左右。这部分过量氟化氨最终作为副产盐酸被洗涤出来，如西南某氯碱企业在2011年仅氯乙烯净化工序就副产质量分数30%左右的盐酸34390t。如建设盐酸深度解吸完全回收利用装置，则投资大，还须消耗蒸汽、循环水，且操作要求高，很难做到盐酸深度解吸而完全回收利用；而低价值的盐酸也受限于区域半径难以长距离运输销售：因此，较合理的
方法是就地将其用于生产其他耗酸产品。
宜宾天原集团股份有限公司（以下简称“宜宾天原”)针对氟碱企业普遍存在副产盐酸难于处理的问题，拟考虑综合利用聚氯乙烯副产盐酸来生产钛白粉，把钛白粉和氧碱生产紧密结合，形成资源互补、互相利用、共同发展的循环经济产业链。
钛白粉主要的工业生产工艺有硫酸法和氯化法两种。①硫酸法。用硫酸分解钛矿得TiOSO,，经净化、浓缩后的钛液水解为TiO，·H,O,TiO，·H,O经
【作者简介】邓科（1977一），男，硕士，化工工艺工程师，从事化工新材料和工艺过程的开发与应用。【收稿日期］2012-07-02
23
万方数据
