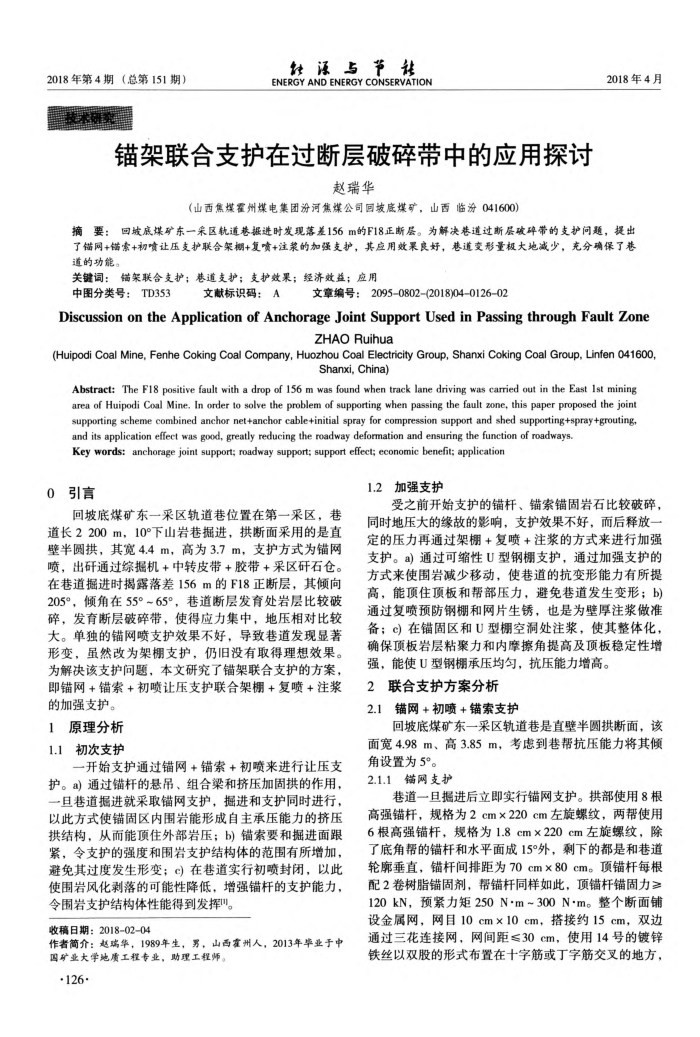

锚架联合支护在过断层破碎带中的应用探讨
赵瑞华
（山西焦煤霍州煤电集团汾河焦煤公司回坡底煤矿，山西临汾041600)
2018年4月
摘要：回坡底煤矿东一采区轨道巷掘进时发现落差156m的F18正断层。为解决巷道过断层破碑带的支护问题，提出了锚网+错索+初喷让压支护联合架棚+复喷+注浆的加强支护，其应用效果良好，悬道变形量极大地减少，充分确保了巷道的功能。
关键词：锚架联合支护；巷道支护；支护效果；经济效益；应用
文献标识码：A文章编号：20950802-(2018)04-0126-02
中图分类号：TD353
Discussion on the Application of Anchorage Joint Support Used inPassing throughFaultZone
ZHAORuihua
(Huipodi Coal Mine, Fenhe Coking Coal Company, Huozhou Coal Electricity Group, Shanxi Coking Coal Group, Linfen 0416oo,
Shanxi, China)
Abstract: The F18 positive fault with a drop of 156 m was found when track lane driving was carried out in the East 1st mining area of Huipodi Coal Mine, In order to solve the problem of supporting when passing the fault zone, this paper proposed the joint supporting scheme combined anchor net+anchor cable+initial spray for compression support and shed supporting+spray+grouting,
and its application effect was good, greatly reducing the roadway deformation and ensuring the function of roadways. Key words: anchorage joint support; roadway support; support effect; economic benefit; application
0引言
回坡底煤矿东一采区轨道巷位置在第一采区，巷道长2200m，10°下山岩巷掘进，拱断面采用的是直壁半圆拱，其宽4.4m，高为3.7m，支护方式为锚网喷，出研通过综掘机+中转皮带+胶带+采区研石仓。在巷道掘进时揭露落差156m的F18正断层，其倾向 205°，倾角在55°~65°，巷道断层发育处岩层比较破碎，发育断层破碎带，使得应力集中，地压相对比较大。单独的锚网喷支护效果不好，导致巷道发现显著形变，虽然改为架棚支护，仍旧没有取得理想效果。为解决该支护问题，本文研究了错架联合支护的方案，即铺网+锚索+初喷让压支护联合架棚+复喷+注浆
的加强支护。 1原理分析 1.1初次支护
一开始支护通过锚网+铺索+初喷来进行让压支护。a）通过错杆的悬吊、组合梁和挤压加固拱的作用，一旦巷道掘进就采取错网支护，掘进和支护同时进行，以此方式使锚固区内围岩能形成自主承压能力的挤压拱结构，从而能项住外部岩压；b)错索要和掘进面跟紧，令支护的强度和围岩支护结构体的范围有所增加，避免其过度发生形变；c）在巷道实行初喷封闭，以此使围岩风化剥落的可能性降低，增强锚杆的支护能力，
令围岩支护结构体性能得到发挥！。收稿日期：2018-02-04
作者简介：赵瑞华，1989年生，男，山西霍州人，2013年毕业于中
国矿业大学地质工程专业，助理工程师。·126·
1.2加强支护
受之前开始支护的锚杆、锚索锚固岩石比较破碎，同时地压大的缘故的影响，支护效果不好，而后释放一定的压力再通过架棚+复喷+注浆的方式来进行加强支护。a)通过可缩性U型钢棚支护，通过加强支护的方式来使围岩减少移动，使巷道的抗变形能力有所提高，能顶住顶板和帮部压力，避免巷道发生变形；b) 通过复喷预防钢棚和网片生锈，也是为壁厚注浆做准备；c)在锚固区和U型棚空洞处注浆，使其整体化确保顶板岩层粘聚力和内摩擦角提高及顶板稳定性增强，能使U型钢梯承压均匀，抗压能力增高。
联合支护方案分析 2
锚网+初喷+锚索支护 2.1
回坡底煤矿东一采区轨道巷是直壁半圆拱断面，该面宽4.98m、高3.85m，考虑到巷帮抗压能力将其倾角设置为5°。
2.1.1锚网支护
巷道一且据进后立即实行铺网支护。拱部使用8根高强锚杆，规格为2cm×220cm左旋螺纹，两帮使用 6根高强锚杆，规格为1.8cm×220cm左旋螺纹，除了底角帮的锚杆和水平面成15°外，剩下的都是和巷道轮廊垂直，锚杆间排距为70cm×80cm。顶锚杆每根配2卷树脂锚固剂，帮铺杆同样如此，顶错杆铺固力≥ 120kN，预紧力矩250Nm~300Nm。整个断面铺设金属网，网目10cm×10cm，搭接约15cm，双边通过三花连接网，网间距≤30cm，使用14号的镀锌铁丝以双股的形式布置在十字筋或丁字筋交叉的地方，
