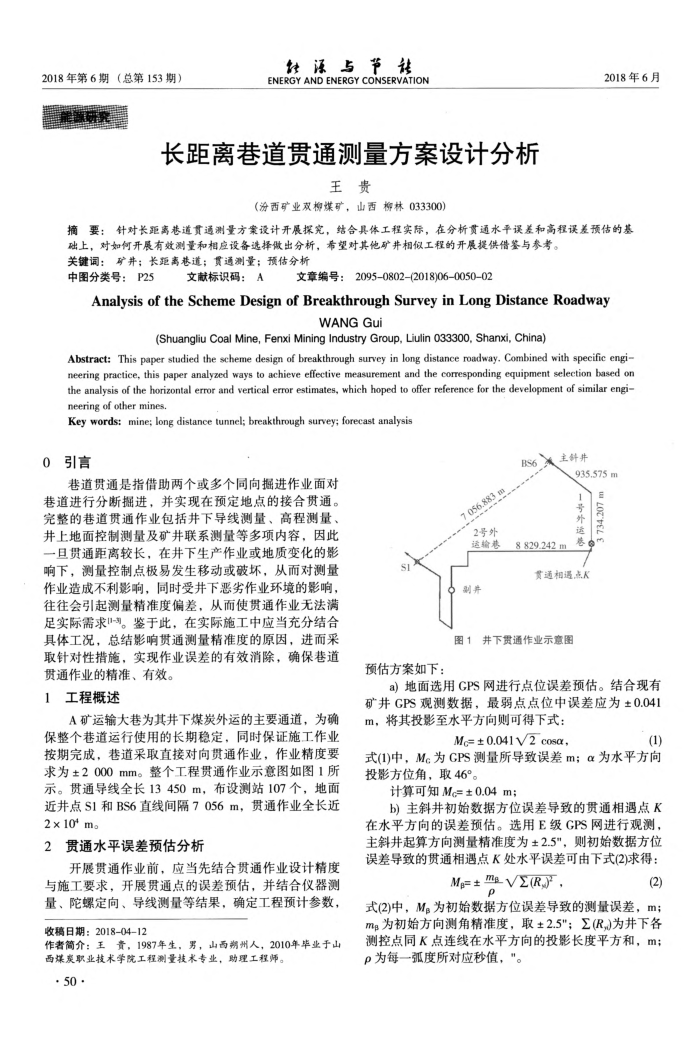

2018年第6期（总第153期）能研究
经溪与节花 ENERGYAND ENERGYCONSERVATION
长距离巷道贯通测量方案设计分析
王贵
（汾西矿业双柳煤矿，山西柳林033300）
2018年6月
摘要：针对长距离巷道贯通测量方案设计开展探究，结合具体工程实除，在分析赁通水平误差和高程误差预估的基
础上，对如何开展有效测量和相应设备选择做出分析，希望对其他矿并相仪工程的开展提供借鉴与参考。关键词：矿并；长距离巷道；贯通测量；预估分析
文献标识码：A
中图分类号：P25
文章编号：2095-0802-(2018)06005002
Analysis of the Scheme Design of Breakthrough Survey in Long Distance Roadway
WANGGui
(Shuangliu Coal Mine, Fenxi Mining Industry Group, Liulin 03330, Shanxi, China)
Abstract: This paper studied the scheme design of breakthrough survey in long distance roadway. Combined with specific engi-neering practice, this paper analyzed ways to achieve effective measurement and the coresponding equipment selection based on the analysis of the horizontal error and vertical error estimates, which hoped to offer reference for the development of similar engi-neering of other mines.
Key words: mine; long distance tunnel; breakthrough survey; forecast analysis
0引言
巷道贯通是指借助两个或多个同向掘进作业面对巷道进行分断掘进，并实现在预定地点的接合贯通。完整的巷道贯通作业包括并下导线测量、高程测量、井上地面控制测量及矿井联系测量等多项内容，因此一旦贯通距离较长，在井下生产作业或地质变化的影响下，测量控制点极易发生移动或破坏，从而对测量作业造成不利影响，同时受井下恶劣作业环境的影响，往往会引起测量精准度偏差，从而使贯通作业无法满足实际需求1-3。鉴于此，在实际施工中应当充分结合具体工况，总结影响贯通测量精准度的原因，进而采取针对性措施，实现作业误差的有效消除，确保巷道
贯通作业的精准、有效。 1工程概述
A矿运输大巷为其井下煤炭外运的主要通道，为确保整个巷道运行使用的长期稳定，同时保证施工作业按期完成，巷道采取直接对向贯通作业，作业精度要求为±2000mm。整个工程贯通作业示意图如图1所示。贯通导线全长13450m，布设测站107个，地面近井点S1和BS6直线间隔7056m，贯通作业全长近 2×10*m。
贯通水平误差预估分析 2
开展贯通作业前，应当先结合贯通作业设计精度与施工要求，开展贯通点的误差预估，并结合仪器测量、陀螺定向、导线测量等结果，确定工程预计参数，
收稿日期：2018-04-12
作者简介：王贵，1987年生，男，山西朔州人，2010年毕业于山
西煤炭职业技术学院工程测量技术专业，助理工程师。·50·
预估方案如下
BS6主针井
935.575n
.883_m
o5o 2号外适输意
别异
8829.242m
外送
L02t
您
贯通相遇点K
图1井下贯通作业示意图
a)地面选用GPS网进行点位误差预估。结合现有矿井GPS观测数据，最弱点点位中误差应为±0.041 m，将其投影至水平方向则可得下式：
Mc=±0.041V2 cosα,
(1)
式(1)中，Mc为CPS测量所导致误差m；α为水平方向投影方位角，取46°。
计算可知M。=±0.04m；
b)主斜并初始数据方位误差导致的贯通相遇点人在水平方向的误差预估。选用E级GPS网进行观测，主斜井起算方向测量精准度为±2.5"，则初始数据方位误差导致的贯通相遇点K处水平误差可由下式(2)求得：
M=+VZ(R,
(2)
式(2)中，Ms为初始数据方位误差导致的测量误差，m； ms为初始方向测角精准度，取±2.5"；Z(R)为井下各测控点同K点连线在水平方向的投影长度平方和，m： P为每一弧度所对应秒值，"。
