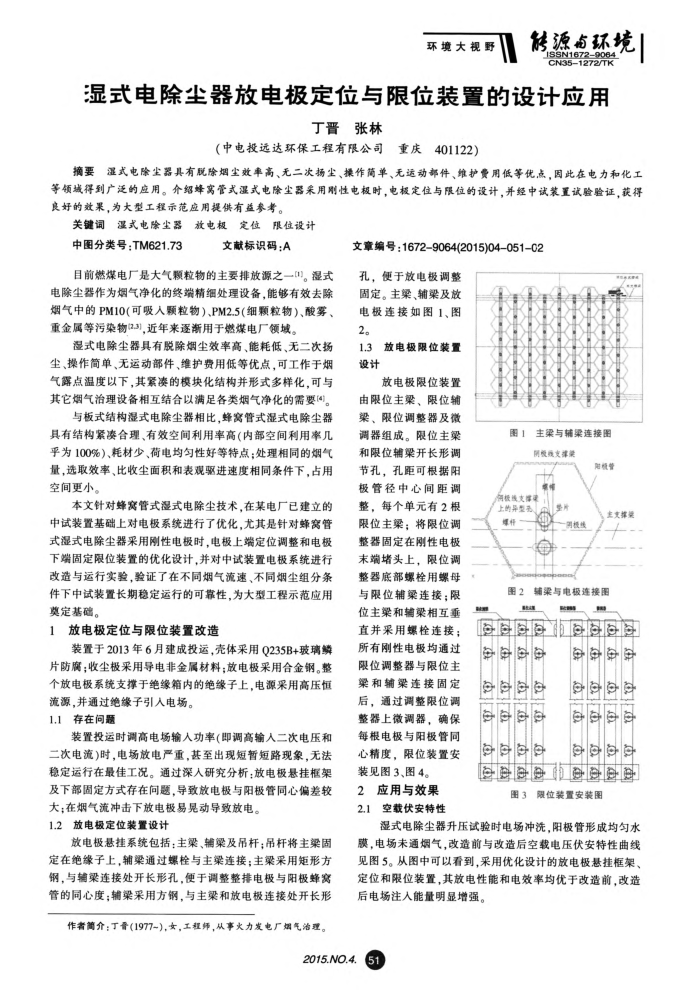

湿式电除尘器放电极定位与限位装置的设计应用
丁晋张林
重庆401122)
（中电投远达环保工程有限公司
摘要湿式电除尘器具有脱除烟尘效率高、无二次扬尘、操作篇单、无运动部件、维护费用低等优点，固此在电力和化工等领成得到广泛的应用。介绍蜂窝管式温式电除尘器采用则性电极时，电报定位与限位的设计，并经中试装置试验验证，获得良好的效果，为大型工程示范应用提供有益参考。
关键词湿式电除尘器放电极定位限位设计
中图分类号：TM621.73
文献标识码；A
目前燃煤电厂是大气颗粒物的主要排放源之一[1]。湿式电除尘器作为烟气净化的终端精细处理设备，能够有效去除烟气中的PM10（可吸人颗粒物）、PM2.5（细颗粒物）、酸雾、重金属等污染物(2.3),近年来逐渐用于燃煤电厂领域。
湿式电除尘器具有脱除烟尘效率高、能耗低、无二次扬尘、操作简单、无运动部件、维护费用低等优点，可工作于烟气露点温度以下，其紧漆的模块化结构并形式多样化，可与其它烟气治理设备相互结合以满足各类烟气净化的需要(4)。
与板式结构湿式电除尘器相比，蜂窝管式湿式电除尘器具有结构紧读合理、有效空间利用率高（内部空间利用率几乎为100%）、耗材少、荷电均匀性好等特点；处理相同的烟气量，选取效率、比收尘面积和表观驱进速度相同条件下，占用空间更小。
本文针对蜂窝管式湿式电除尘技术，在某电厂已建立的中试装置基础上对电极系统进行了优化，尤其是针对蜂窝管式湿式电除尘器采用刚性电极时，电极上端定位调整和电极下端固定限位装置的优化设计，并对中试装置电极系统进行改造与运行实验，验证了在不同烟气流速、不同烟尘组分条件下中试装置长期稳定运行的可靠性，为大型工程示范应用奠定基础。
放电极定位与限位装置改造
装置于2013年6月建成投运，壳体采用Q235B+玻璃鳞片防腐；收尘极采用导电非金属材料；放电极采用合金钢。整个放电极系统支撑于绝缘箱内的绝缘子上，电源采用高压恒
流源，并通过绝缘子引人电场。 1.1存在间题
装置投运时调高电场输人功率（即调高输人二次电压和二次电流)时，电场放电严重，基至出现短暂短路现象，无法稳定运行在最佳工况。通过深人研究分析；放电极悬挂框架及下部固定方式存在间题，导致放电极与阳极管同心偏差较
大；在烟气流冲击下放电极易动导致放电。 1.2放电极定位装置设计
放电极悬挂系统包括：主梁、辅梁及吊杆；吊杆将主梁固定在绝缘子上，辅梁通过螺栓与主巢连接：主梁采用矩形方钢，与辅梁连接处开长形孔，便于调整整排电极与阳极蜂窝管的同心度；辅梁采用方钢，与主梁和放电极连接处开长形
作者简介：丁鲁（1977-），女，工程师，从事火力发电厂烟气治理。
文章编号：1672-9064(2015)04-051-02
孔，便于放电极调整固定。主梁、辅梁及放电极连接如图1、图 2。
1.3放电极限位装置设计
放电极限位装置由限位主梁、限位辅架、限位调整器及微
调器组成。限位主梁和限位辅梁开长形调节孔，孔距可根据阳极管径中心间距调整，每个单元有2根限位主梁；将限位调整器固定在刚性电极末端堵头上，限位调整器底部螺栓用螺母与限位辅梁连接；限位主架和辅梁相互垂直并采用螺栓连接；所有刚性电极均通过限位调整器与限位主梁和辅梁连接固定后，通过调整限位调整器上微调器，确保每根电极与阳极管同心精度，限位装置安
装见图3、图4。 2应用与效果 2.1空载伏安特性
图1主梁与辅梁连接图
阴极线文撑染
附概管
电情
南极线支撑理
上的异型要、理杆
调极线
主文撑染
图2辅梁与电极连接图#
肉肉肉
南灰车迎平平车
串
肉卤应鸟卤卤卤肉
心
图3限位装置安装图
湿式电除尘器升压试验时电场冲洗，阳极管形成均匀水膜，电场未通烟气，改造前与改造后空载电压伏安特性曲线见图5。从图中可以看到，采用优化设计的放电极悬挂框架、定位和限位装置，其放电性能和电效率均优于改造前，改造后电场注人能量明显增强。
