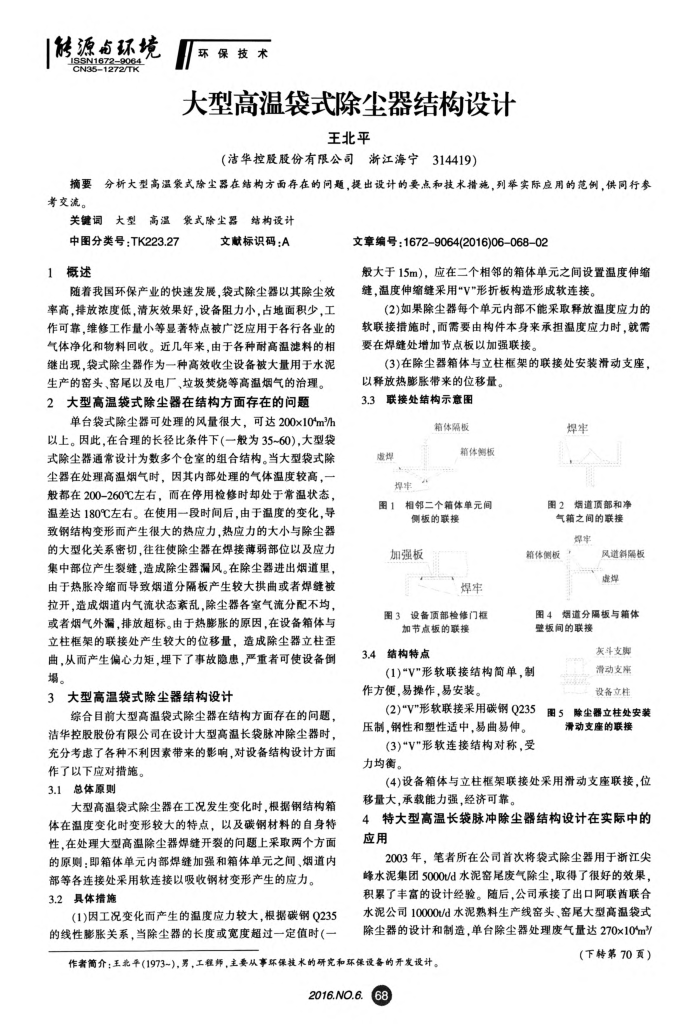

大型高温袋式除尘器结构设计
王北平
同浙江海宁314419)
（洁华控股股份有限公司
摘要分析大型高温袋式除生器在结构方面存在的问题，提出设计的要点和技术措施，列举实际应用的范例，供同行参考交流。
大型
关键词
高温象式除尘器结构设计
中图分类号：TK223.27 1
概述
文献标识码：A
随着我国环保产业的快速发展，袋式除尘器以其除尘效率高，排放浓度低，清灰效果好，设备阻力小，占地面积少，工作可靠，维修工作量小等显著特点被广泛应用于各行各业的气体净化和物料回收。近几年来，由于各种耐高温滤料的相继出现，袋式除尘器作为一种高效收尘设备被大量用于水泥生产的窑头、窑尾以及电厂、垃圾楚烧等高温烟气的治理。 2大型高温袋式除尘器在结构方面存在的问题
单台装式除尘器可处理的风量很大，可达200x10m/h 以上。因此，在合理的长径比条件下（一般为35~60)，大型袋式除尘器通常设计为数多个仓室的组合结构。当大型袋式除尘器在处理高温烟气时，因其内部处理的气体温度较高，一般都在200-260℃左右，而在停用检修时却处于常温状态，温差达180℃左右。在使用一段时间后，由于温度的变化，导致钢结构变形而产生很大的热应力，热应力的大小与除尘器的大型化关系密切，往往使除尘器在焊接薄弱部位以及应力集中部位产生裂缝，造成除尘器漏风。在除尘器进出烟道里，由于热胀冷缩面导致烟道分隔板产生较大拱曲或者焊缝被拉开，造成烟道内气流状态紊乱，除尘器各室气流分配不均，或者烟气外漏，排放超标。由于热膨胀的原因，在设备箱体与立柱框架的联接处产生较大的位移量，造成除尘器立柱歪曲，从而产生偏心力矩，埋下了事故隐患，严重者可使设备例竭。
3大型高温袋式除尘器结构设计
综合目前大型高温袋式除尘器在结构方面存在的间题，洁华控股股份有限公司在设计大型高温长袋脉冲除尘器时，充分考虑了各种不利因索带来的影响，对设备结构设计方面
作了以下应对措施。 3.1总体原则
大型高温袋式除尘器在工况发生变化时，根据钢结构箱体在温度变化时变形较大的特点，以及碳钢材料的自身特性，在处理大型高温除尘器焊缝开裂的间题上采取两个方面的原则：即箱体单元内部焊缝加强和箱体单元之间、烟道内
部等各连接处采用软连接以吸收钢材变形产生的应力。 3.2具体措施
(1)因工况变化面产生的温度应力较大，根据碳钢Q235 的线性膨胀关系，当除尘器的长度或宽度超过一定值时(一
文章编号：1672-9064(2016)06-068-02
般大于15m），应在二个相邻的箱体单元之间设置温度伸缩缝，温度伸缩缝采用"V"形折板构造形成软连接。
(2)如果除尘器每个单元内部不能采取释放温度应力的软联接措施时，而需要由构件本身来承担温度应力时，就需要在焊缝处增加节点板以加强联接。
(3)在除尘器箱体与立柱框架的联接处安装滑动支座，
以释放热膨胀带来的位移量。 3.3联接处结构示意图
箱体隔板
箱体制板
酸焊
焊串“
图1相邻二个箱体单元间
侧板的联接加强板
焊牢
图3设备顶部检修门框
加节点板的联接
3.4结构特点
焊牢
图2烟道项部和净气箱之间的联接
婵串
精体侧板
风道斜隔板虚焊
图4烟道分隔板与箱体整板间的联接
灰斗支脚
(1)"V"形软联接结构简单，制作方便，易操作，易安装。
滑动支座设备立柱
(2)"V"形软联接采用碳钢Q235
图5除尘器立柱处安装
压制，钢性和塑性适中，易曲易伸。
(3)"V"形软连接结构对称，受力均衡。
滑动支座的联接
(4)设备箱体与立柱框架联接处采用滑动支座联接，位移量大，承载能力强，经济可靠。
4特大型高温长袋脉冲除尘器结构设计在实际中的应用
2003年，笔者所在公司首次将袋式除尘器用于浙江尖峰水泥集团5000/d水泥密尾废气除尘，取得了很好的效果，积累了丰富的设计经验。随后，公司承接了出口阿联酋联合水泥公司10000/d水泥熟料生产线窑头、窑尾大型高温袋式除尘器的设计和制造，单台除尘器处理度气量达270×10m
作者简介；王就平（1973~），男，工程师，主要从事环保技术的研究和环保设备的开发设计。
2016.NO.6.
68
（下转第70页）
