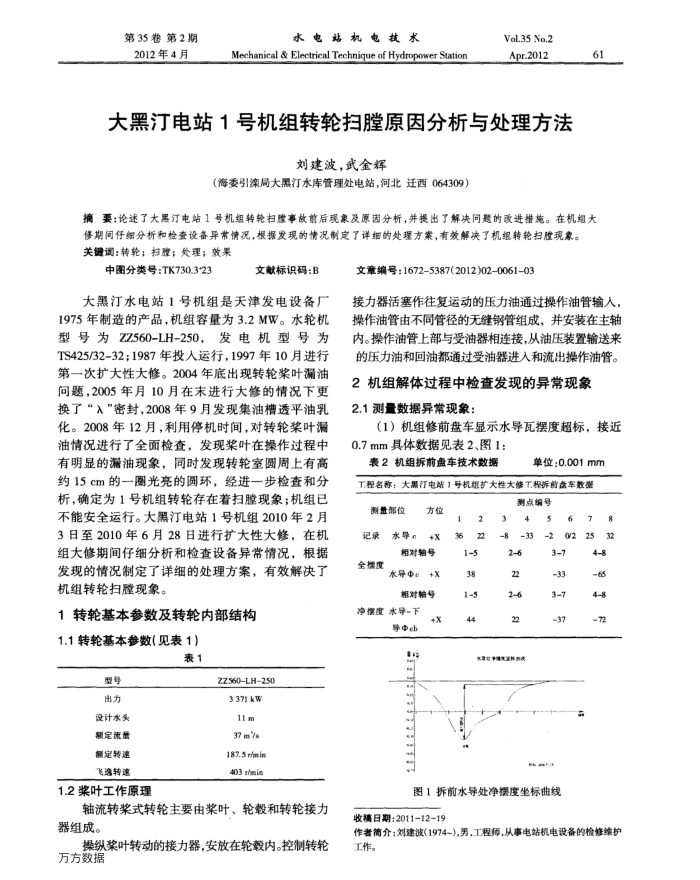

大黑汀电站1号机组转轮扫膛原因分析与处理方法
刘建波，武金辉
（海委引滦局大黑汀水库管理处电站，河北迁西064309）
61
摘要：论述了大黑汀电站1号机组转轮扫事故前后现象及原因分析，并提出了解决间悬的改进措施。在机组大
修期间仔细分析和检查设备异常情况，根据发现的情况制定了详细的处理方案，有效解决了机组转轮扫胜现象。关键调：转轮；扫腹；处理；效果
中图分类号：TK730.3*23
文献标识码：B
大黑汀水电站1号机组是天津发电设备厂 1975年制造的产品，机组容量为3.2MW。水轮机型号为ZZ560-LH-250，发电机型号为 TS425/32-32；1987年投入运行，1997年10月进行第一次扩大性大修。2004年底出现转轮浆叶漏油问题，2005年月10月在末进行大修的情况下更换了“入”密封，2008年9月发现集油槽透平油乳化。2008年12月，利用停机时间，对转轮桨叶漏油情况进行了全面检查，发现桨叶在操作过程中有明显的漏油现象，同时发现转轮室圆周上有高约15cm的一图圈光亮的圆环，经进一步检查和分析，确定为1号机组转轮存在着扫膛现象；机组已不能安全运行。大黑汀电站1号机组2010年2月 3日至2010年6月28日进行扩大性大修，在机组大修期间仔细分析和检查设备异常情况，根据发现的情况制定了详细的处理方案，有效解决了机组转轮扫璧现象。
1转轮基本参数及转轮内部结构 1.1转轮基本参数（见表1）
表1
型号出力设计水头额定流量额定转速飞逸转速
1.2奖叶工作原理
ZZ560LH250 MYLE 11m 37 m%s 187.5 r/min 403 tr/min
轴流转桨式转轮主要由桨叶、轮毂和转轮接力器组成。
操纵浆叶转动的接力器，安放在轮载内。控制转轮万方数据
文章编号：16725387(2012)020061-03
接力器活塞作往复运动的压力油通过操作油管输人，操作油管由不同管径的无缝钢管组成，并安装在主轴内。操作油管上部与受油器相连接，从油压装置输送来的压力油和回油都通过受油器进入和流出操作油管。
2机组解体过程中检查发现的异常现象 2.1测量数据异常现象：
（1）机组修前盘车显示水导瓦摆度超标，接近 0.7mm具体数据见表2、图1：
表2机组拆前盘车技术数据
单位：0.001mm
.T程名称：大黑汀电站1号机组扩大性大修T.程拆前盘车数器
测量部位
记录全度
水导。
方位 +x
相对轴号水导中e+x 香能
净摄度水导-下
qoe
+x
36 15 38 15 44
3 8
测点编号
6
33
2-6 22 2-6 22
-2
7
8
0225
32
37-33 37 37
图1拆前水导处净摆度坐标曲线
收稿日期：2011-1219
48 65 48 72
作者简介：刘建波(1974-)，男，工程师，从事电站机电设备的检修维护工作。
