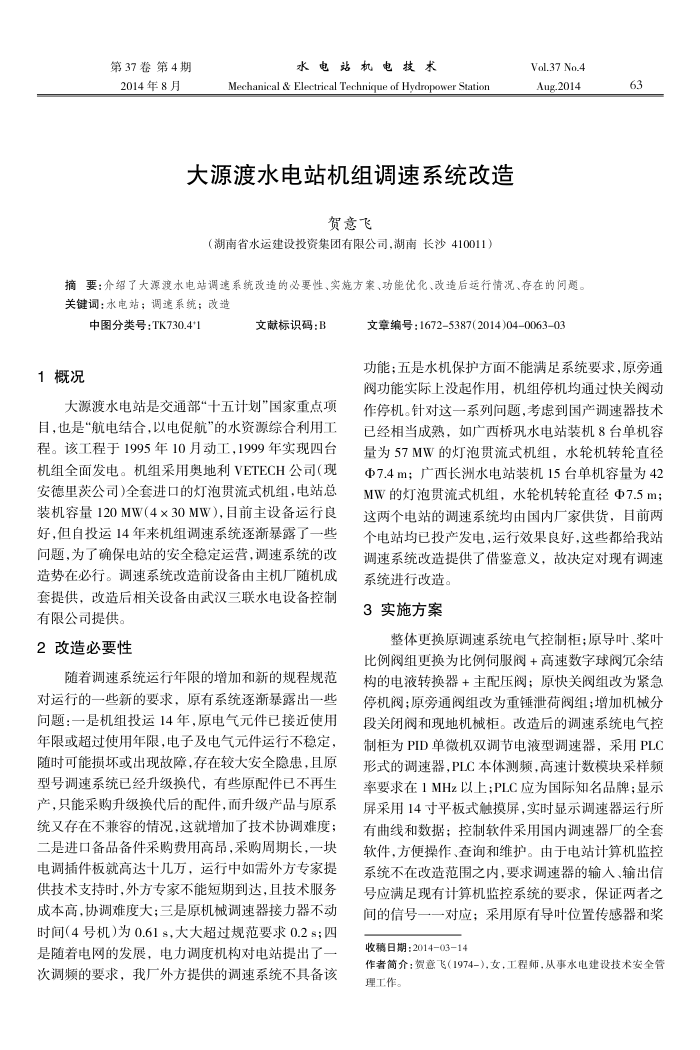

第37卷第4期 2014年8月
水电站机电技术
Mechanical & Electrical Technique of Hydropower Station
大源渡水电站机组调速系统改造
贺意飞
（湖南省水运建设投资集团有限公司，湖南长沙410011）
Vol.37 No.4 Aug.2014
摘要：介绍了大源渡水电站调速系统改造的必要性、实施方案、功能优化、改造后运行情况、存在的间题。关键词：水电站；调速系统；改造
中图分类号：TK730.4*1
1概况
文献标识码：B
大源渡水电站是交通部“十五计划"国家重点项目，也是“航电结合，以电促航”的水资源综合利用工程。该工程于1995年10月动工，1999年实现四台机组全面发电。机组采用奥地利VETECH公司（现安德里茨公司全套进口的灯泡贯流式机组，电站总装机容量120MW（4×30MW），目前主设备运行良好，但自投运14年来机组调速系统逐渐暴露了一些问题，为了确保电站的安全稳定运营，调速系统的改造势在必行。调速系统改造前设备由主机厂随机成套提供，改造后相关设备由武汉三联水电设备控制
有限公司提供。 2改造必要性
随着调速系统运行年限的增加和新的规程规范
对运行的一些新的要求，原有系统逐渐暴露出一些可题：一是机组投运14年，原电气元件已接近使用年限或超过使用年限，电子及电气元件运行不稳定，随时可能损坏或出现故障，存在较大安全隐患，且原型号调速系统已经升级换代，有些原配件已不再生产，只能采购升级换代后的配件，而升级产品与原系统文存在不兼容的情况，这就增加了技术协调难度：二是进口备品备件采购费用高昂，采购周期长，一块电调插件板就高达十几万，运行中如需外方专家提供技术支持时，外方专家不能短期到达，且技术服务成本高，协调难度大；三是原机械调速器接力器不动时间(4号机)为0.618，大大超过规范要求0.2s；四是随着电网的发展，电力调度机构对电站提出了一次调频的要求，我厂外方提供的调速系统不具备该
文章编号：1672-5387(2014)04006303
63
功能；五是水机保护方面不能满足系统要求，原旁通阀功能实际上没起作用，机组停机均通过快关阀动作停机。针对这一系列问题，考虑到国产调速器技术已经相当成熟，如产西桥巩水电站装机8台单机容量为57MW的灯泡贯流式机组，水轮机转轮直径 Φ7.4m；广西长洲水电站装机15台单机容量为42 MW的灯泡贯流式机组，水轮机转轮直径Φ7.5m；这两个电站的调速系统均由国内厂家供货，目前两个电站均已投产发电，运行效果良好，这些都给我站调速系统改造提供了借鉴意义，故决定对现有调速
系统进行改造。 3实施方案
整体更换原调速系统电气控制柜：原导叶、奖叶
比例阀组更换为比例同服阀+高速数字球阀穴余结构的电液转换器+主配压阀：原快关阀组改为紧急停机阀：原旁通阀组改为重锤泄荷阀组：增加机械分段关闭阀和现地机械柜。改造后的调速系统电气控制柜为PID单微机双调节电液型调速器，采用PLC 形式的调速器，PLC本体测频，高速计数模块采样频率要求在1MHz以上;PLC应为国际知名品牌；显示屏采用14寸平板式触摸屏，实时显示调速器运行所有曲线和数据：控制软件采用国内调速器广的全套软件，方便操作、查询和维护。由于电站计算机监控系统不在改造范围之内，要求调速器的输人、输出信号应满足现有计算机监控系统的要求，保证两者之间的信号一一对应；采用原有导叶位置传感器和桨
收稿日期：2014-03-14
作者简介：贺意飞(1974-)，女，工程师，从事水电建设技术安全管理工作。
