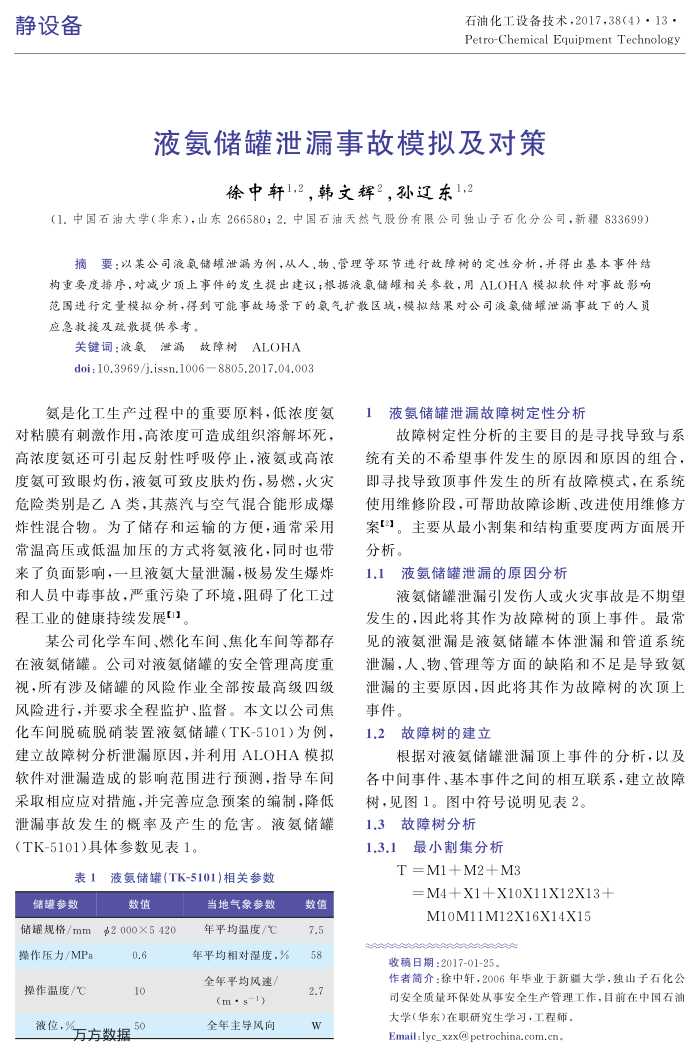

静设备
石油化工设备技术，2017，38（4）·13· Petro-Chemical Equipment Technology
液氨储罐泄漏事故模拟及对策
徐中轩12，韩文辉2，孙辽东1,2
（1.中国石油大学（华东），山东266580；2.中国石油天然气股份有限公司独山子石化分公司，新疆833699）
摘要：以某公司液氢储堆泄漏为例，从人、物、管理等环节进行故障树的定性分析，并得出基本事件结构重要度排序，对减少顶上事件的发生提出建议；根据液氨储罐相关参数，用ALOHA模拟软件对事故影响范国进行定量模拟分析，得到可能事故场景下的氢气扩散区城，模拟结果对公司液氢储维泄漏事故下的人员应急教援及疏散提供参考。
关键词：液氨泄漏故障树ALOHA doi.10.3969/i.issn.10068805.2017.04.003
氨是化工生产过程中的重要原料，低浓度氨
对粘膜有刺激微作用，高浓度可造成组织溶解坏死，高浓度氨还可引起反射性呼吸停止，液氨或高浓度氨可致眼灼伤，液氨可致皮肤灼伤，易燃，火灾危险类别是之A类，其蒸汽与空气混合能形成爆炸性混合物。为了储存和运输的方使便，通常采用常温高压或低温加压的方式将氨液化，同时也带来广负面影响，一且液氨大量泄漏，极易发生爆炸和人员中毒事故，严重污染了环境，阻碍了化工过程工业的健康持续发展1]。
某公司化学车间、燃化车间、焦化车间等都存
在液氨储罐。公司对液氨储罐的安全管理高度重视，所有涉及储罐的风险作业全部按最高级四级风险进行，并要求全程监护、监督。本文以公司焦化车间脱硫脱硝装置液氨储罐（TK-5101）为例，建立故障树分析泄漏原因，并利用ALOHA模拟软件对泄漏造成的影响范围进行预测，指导车间采取相应应对措施，并完善应急预案的编制，降低泄漏事故发生的概率及产生的危害。液氨储罐(TK-5101)具体参数见表1。
表1液氨储罐(TK-5101)相关参数
储罐参数
数值
储罐规格/mm*2000×5420
操作压力/MPa 操作温度/℃
0.6 10
微位，%万方数据
50
当地气象参数年平均温度/℃
数值 7.5
8
年平均相对谨度，%
全年平均风速(m * s1) 全年主导风向
2.7 W
1液氨储罐泄漏故障树定性分析
故障树定性分析的主要目的是寻找导致与系
统有关的不希望事件发生的原因和原因的组合，即寻找导致顶事件发生的所有故障模式，在系统使用维修阶段，可帮助故障诊断、改进使用维修方案[21。主要从最小割集和结构重要度两方面展开分析。
1.1液氨储罐泄漏的原因分析
液氨储罐泄漏引发伤人或火灾事故是不期望发生的，因此将其作为故障树的顶上事件。最常见的液氨泄漏是液氨储罐本体泄漏和管道系统泄漏，人、物、管理等方面的缺陷和不足是导致氨泄漏的主要原因，因此将其作为故障树的次顶上事件。
1.2故障树的建立
根据对液氨储罐泄漏项上事件的分析，以及
各中间事件、基本事件之间的相互联系，建立故障
树，见图1。图中符号说明见表2。 1.3故障树分析
1.3.1最小割集分析
T =M1+M2+M3
=M4+X1+X10X11X12X13+ M10M11M12X16X14X15
收稿日期：2017-01-25。
作者简介：徐中轩，2006年毕业于新疆大学，独山子石化公司安全质量环保处从事安全生产管理工作，目前在中国石油
大学(华东)在职研究生学习，工程师 Email:lyc_xzxpetrochina.com.cn.
