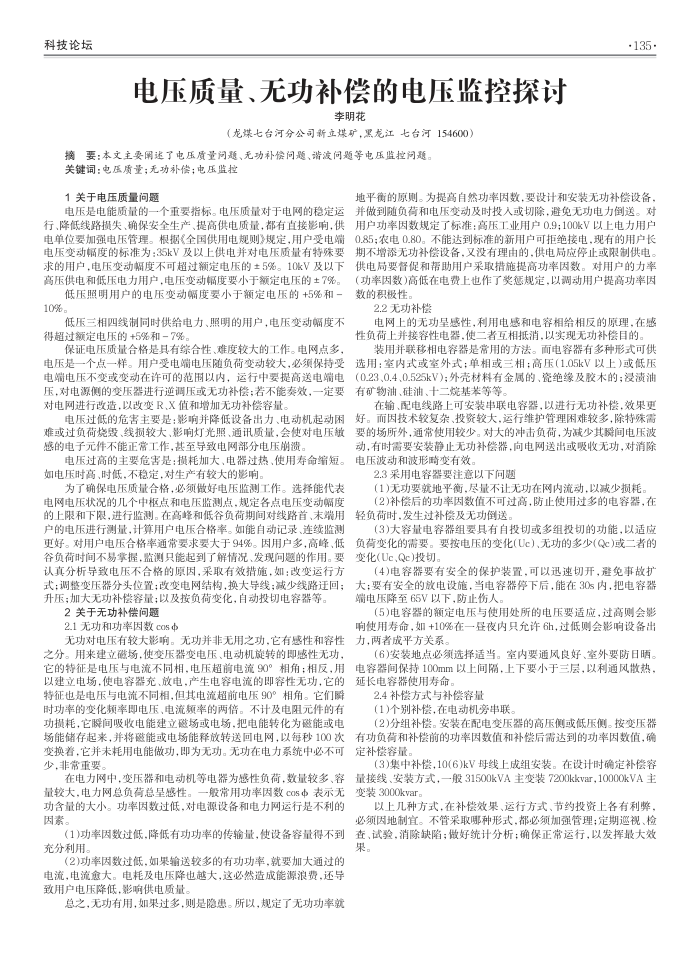

电压质量、无功补偿的电压监控探讨
李明花
（龙煤七台河分公司新立煤矿，黑龙江七台河154600）
摘要：本文主要阐述了电压质量同题、无功补偿问题、谐波问题等电压监控同题关键词：电压质量：无功补偿；电压监控
1关于电压质量问题
电压是电能质量的一个重要指标。电压质量对于电网的稳定运行、降低线路损失、确保安全生产、提高供电质量，都有直接影响，供电单位要加强电压管理。根据全国供用电规则》规定，用户受电端电压变动幅度的标准为：35kV及以上供电并对电压质量有特殊要求的用户，电压变动幅度不可超过额定电压的±5%。10V及以下高压供电和低压电力用户，电压变动幅度要小于额定电压的土7%。
低压照明用户的电压变动幅度要小于额定电压的+5%和一 10%
低压三相四线制同时供给电力、照明的用户，电压变动幅度不得超过额定电压的+5%和-7%，
保证电压质量合格是具有综合性、难度较大的工作。电网点多，电压是一个点一样。用户受电端电压随负荷变动较大，必领保持受电端电压不变或变动在许可的范用以内，运行中要提高送电端电压，对电源侧的变压器进行逆调压或无功补偿：若不能奏效，一定要对电网进行改造，以改变R、X值和增加无功补偿客量
电压过低的危害主要是：影响并降低设备出力、电动机起动困难或过负荷烧毁、线损较大、影响灯光照、通讯质量，会使对电压敏感的电子元件不能正常工作，甚至导致电网部分电压崩溃，
电压过高的主要危害是：损耗加大、电器过热、使用寿命缩短。如电压时高、时低，不稳定，对生产有较大的影响，
为了确保电压质量合格，必须做好电压监测工作。选择能代表电网电压状况的几个中枢点和电压监测点，规定各点电压变动幅度的上限和下限，进行监测。在高峰和低谷负荷期间对线路首、末端用户的电压进行测量，计算用户电压合格率。如能自动记录、连续监测更好。对用户电压合格率通常要求要大于94%。因固用户多，高峰、低谷负荷时间不易掌握，监测只能起到了解情况、发现间题的作用。要认真分析导致电压不合格的原因，采取有效措施，如：改变运行方式；调整变压器分头位置；改变电网结构，换大导线；减少线路迁回；升压；加大无功补偿容量；以及接负荷变化，自动投切电容器等。
2关于无功补偿问题
2.1无功和功率固数co5中
无功对电压有较大影响。无功并非无用之功，它有感性和容性之分。用来建立磁场，使变压器变电压、电动机旋转的即感性无功，它的特征是电压与电流不同相.电压超前电流90°相角；相反，用以建立电场.使电容器充、政电.产生电容电流的即容性无功，它的特征也是电压与电流不同相，但其电流超前电压90°相角。它们瞬时功率的变化频率即电压、电流频率的两借。不计及电阻元件的有功损耗，它瞬间吸收电能建立磁场或电场，把电能转化为磁能或电场能储存起来，并将磁能或电场能释放转送回电网，以每秒100次变换着，它并未耗用电能做功，即为无功。无功在电力系统中必不可少，非常重要
在电力网中，变压器和电动机等电器为感性负荷，数量较多、容
·135·
地平衡的原则。为提高自然功率因数，要设计和安装无功补偿设备，并做到随负荷和电压变动及时投入或切除，避免无功电力倒送。对用户功率因数规定了标准：高压工业用户0.9；100kV以上电力用户 0.85；农电0.80。不能达到标准的新用户可拒绝接电，现有的用户长期不增添无功补偿设备，又没有理由的.供电局应停止或限制供电。供电局要督促和帮助用户采取措施提高功率因数。对用户的力率（功率因数)高低在电费上也作了奖惩规定，以调动用户提高功率因数的积极性
2.2无功补偿
电网上的无功呈感性，利用电感和电容相给相反的原理，在感性负荷上并接容性电器.使二者互相抵消.以实现无功补偿目的
装用并联移相电容器是常用的方法。面电容器有多种形式可供选用：室内式或室外式：单相或三相：高压(1.05kV以上)或低压（0.23.0.4、0.525kV)；外壳材料有金属的、资绝缘及胶本的：浸渍油有矿物油、硅油、十二烷基苯等等
在输、配电线路上可安装串联电容器，以进行无功补偿，效果更好。而因技术较复杂、投资较大，运行维护管理困难较多，除特殊需要的场所外，通常使用较少。对大的冲击负荷，为减少其瞬间电压波动，有时需要安装静止无功补偿器，向电网送出或吸收无功，对消除电压波动和波形畸变有效，
2.3采用电容器要注意以下间题
(1)无功要就地平衡，尽量不让无功在网内流动，以减少损耗，(2)补偿后的功率因数值不可过高，防止使用过多的电容器，在
轻负荷时.发生过补偿及无功倒送
(3)大容量电容器组要具有自投切或多组投切的功能，以适应负荷变化的需要。要按电压的变化(Uc)、无功的多少(Qc)或二者的变化(Uc,Qc)投切。
(4)电容器要有安全的保护装置，可以迅速切开，避免事故扩大；要有安全的放电设施，当电容器停下后，能在30s内，把电容器端电压降至65V以下，防止伤人：
(5)电容器的额定电压与使用处所的电压要适应，过高则会影响使用寿命，如+10%在一登夜内只允许6h，过低则会影响设备出力，两者成平方关系。
(6)安装地点必须选择适当。室内要通风良好、室外要防日晒。电容器间保持100mm以上间隔，上下要小于三层，以利通风散热，延长电容器使用寿命，
2.4补偿方式与补偿容量
(1)个别补偿，在电动机旁串联。
(2)分组补偿。安装在配电变压器的高压侧或低压侧。按变压器有功负荷和补偿前的功率因数值和补偿后需达到的功率因数值，确定补偿容量。
(3)集中补偿，10(6)kV母线上成组安装。在设计时确定补偿容量接线、安装方式，一般31500kVA主变装7200kkvar，10000kVA主
变装3000kvar。
量较大，电力网总负荷总呈感性。一般常用功率因数coS中表示无
功含量的大小。功率因数过低，对电源设备和电力网运行是不利的因素。
(1)功率因数过低，降低有功功率的传输量，使设备容量得不到充分利用。
(2)功率因数过低，如果输送较多的有功功率，就要加大通过的电流，电流愈大。电耗及电压降也越大，这必然造成能源浪费，还导致用户电压降低，影响供电质量
总之，无功有用，如果过多，则是隐惠。所以，规定了无功功率就
以上几种方式，在补偿效果、运行方式、节约投资上各有利整，必须因地制宜。不管采取哪种形式.都必须加强管理；定期邀视、检查、试验，消除缺陷；做好统计分析；确保正常运行，以发挥最大效果
