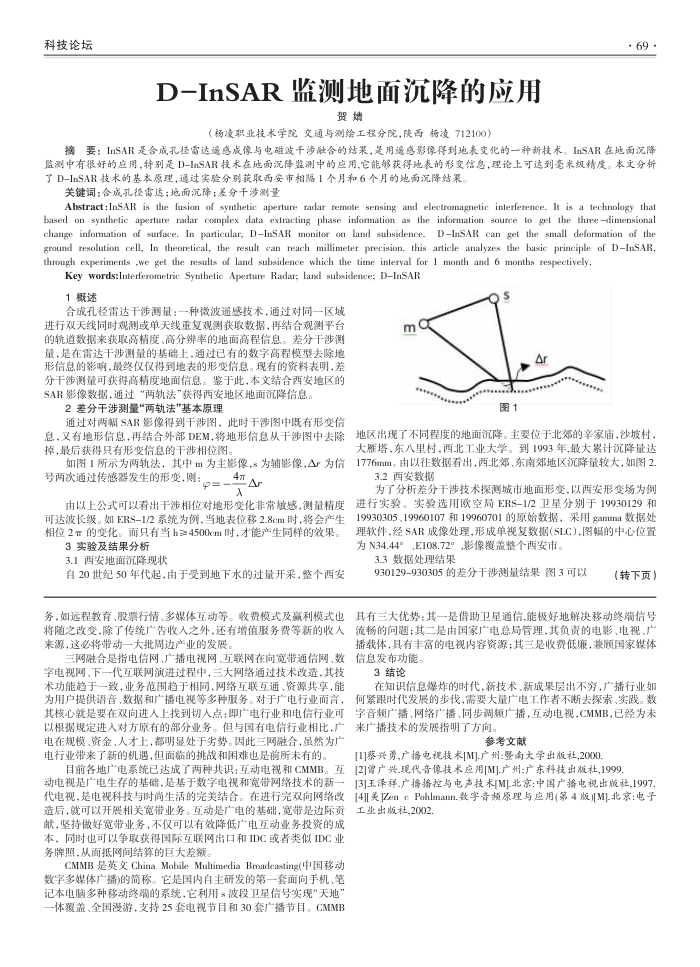

D-InSAR 监测地面沉降的应用
贺婧
（杨凌职业技术学院交通与测绘工程分院，陕西杨凌712100）
· 69 ·
摘要：InSAR是合成孔径雷达逐感成像与电硅波干涉融合的结果，是用遂感影像得到地表变化的一种新技术。InSAR在地面沉降监测中有很好的应用，特别是D-InSAR技术在地面沉降监测中的应用，它能够获得地表的形变信息，理论上可达到毫米级精度。本文分析了D-InSAR技术的基本原理，通过实验分列获取西安市相隔1个月和6个月的地面况降结果。
关键词：合成孔径雷达；地面沉降；差分干涉测量
Abstract:InSAR is the fusion of synthetic aperture radar remote sensing and electromagnetic interference. It is a technology that based on synthetic aperture radar complex data extracting phase information as the information source to get the threedimensional
change infomation of suface. In particular, DInSAR monitor on land subsidence.
DInSAR
can get the small deformation of the
ground resolution cell, In theoretical, the result can reach millimeter precision. this article analyzes the basic principle of DInSAR, through experiments ,we get the results of land subsidence which the time interval for 1 month and 6 months respectively.
Key words:Interferometric Synthetic Aperture Radar; land subsidence; DInSAR
1概述
合成孔径雷达干涉测量：一种微波遥感技术，通过对同一区域进行双天线同时观测或单天线重复观测获取数据，再结合观测平台的轨道数据来获取高精度、高分辨率的地面高程信息。差分干涉测量，是在雷达干涉测量的基础上，通过已有的数字高程模型去除地形信息的影响，最终仅仅得到地表的形变信息。现有的资料表明，差分干涉测量可获得高精度地面信息。鉴于此，本文结合西安地区的 SAR影像数据，通过“两轨法”获得西安地区地面沉降信息，
2差分干涉测量“两轨法”基本原理
通过对两幅SAR影像得到干涉图，此时干涉图中既有形变信息，又有地形信息，再结合外部DEM，将地形信息从干涉图中去除掉，最后获得只有形变信息的干涉相位图。
如图1所示为两轨法，其中m为主影像，s为辅影像，△"为信号两次通过传感器发生的形变，则：0=
由以上公式可以看出干涉相位对地形变化非常额感，测量精度可达波长级。如ERS-1/2系统为例当地表位移2.8em时.将会产生相位2书的变化。而只有当h≥4500em时，才能产生同样的效果。
3实验及结果分析 3.1西安地面沉降现状
自20世纪50年代起，由于受到地下水的过量开采，整个西安
务，如远程教育、股票行情、多媒体互动等。收费模式及赢利模式也将随之改变，除了传统广告收入之外，还有增值服务费等新的收人来源，这必将带动一大批周边产业的发展，
三网融合是指电信网、广播电视网、互联网在向宽带通信网、数字电视网、下一代互联网演进过程中，三大网络通过技术改造，其技术功能趋于一致，业务范围趋于相同，网络互联互通、资源共享，能为用户提供语音、数据和广播电视等多种服务。对于产电行业而言，其核心就是要在双向进入上找到切人点：即广电行业和电信行业可以根据规定进人对方原有的部分业务。但与国有电信行业相比，产电在规模、资金、人才上，都明显处于劣势。固此三网融合，虽然为广电行业带来了新的机遇，但面临的挑战和困难也是前所未有的
目前各地广电系统已达成了两种共识：互动电视和CMMB。互动电视是广电生存的基础，是基于数字电视和宽带网络技术的新一代电视.是电视科技与时尚生活的完美结合。在进行完双向网络改造后，就可以开展相关宽带业务。互动是广电的基础，宽带是边际贡献，坚持做好宽带业务，不仅可以有效降低广电互动业务投资的成本，同时也可以争取获得国际互联网出口和IDC或者类似IDC业务牌照，从而抵网间结算的巨大差额
CMMB 是英文 China Mobile Multimedia Bradcasting(中国移动数字多媒体广播)的简称。它是国内自主研发的第一套面向手机、笔记本电脑多种移动终端的系统，它利用“波段卫星信号实现“天地” 一体覆盖、全国漫游，支持25套电视节目和30套广播节目。CMMB
ma
S
Ar
图1
地区出现了不同程度的地面沉降。主要位于北郊的辛家庙，沙坡村，大雁塔，东八里村，西北工业大学。到1993年，最大累计沉降量达 1776mm。由以往数据看出，西北郊、东南郊地区沉降量较大，如图2
3.2西安数据
为了分析差分干涉技术探测城市地面形变，以西安形变场为例进行实验。实验选用欧空局ERS-1/2卫星分别于19930129和 19930305、19960107和19960701的原始数据，采用gamma数据处理软件，经SAR成像处理，形成单视复数据（SLC)，图幅的中心位置为N34.44°，E108.72°影像覆盖整个西安市。
3.3数据处理结果
930129-930305的差分干涉测量结果图3可以
(转下页）
