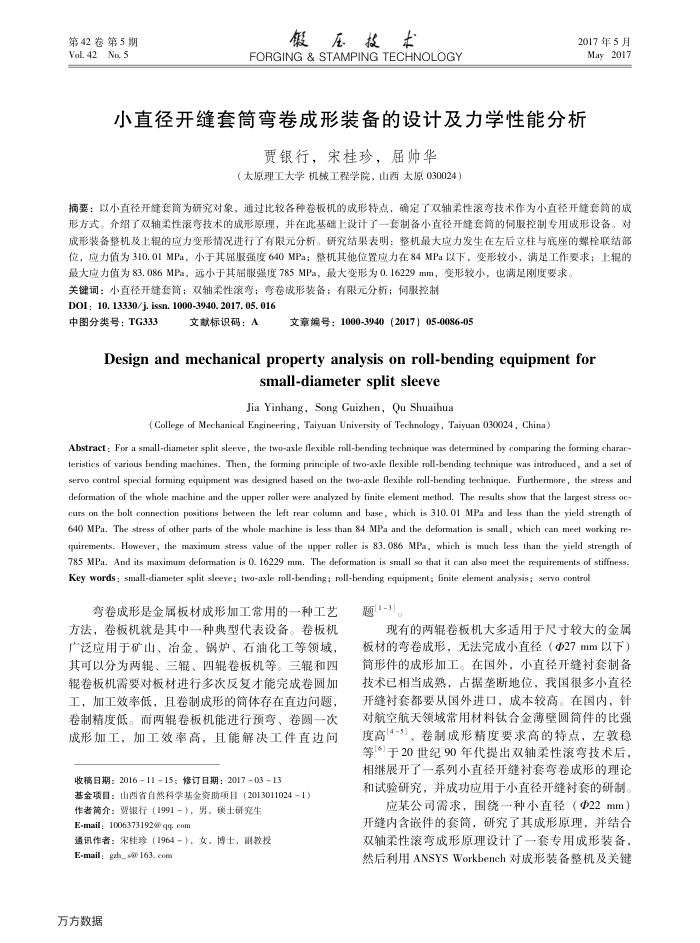

第42卷第5期 Vol. 42No.5
钣压技术
FORGING & STAMPING TECHNOLOGY
2017年5月 May 2017
小直径开缝套筒弯卷成形装备的设计及力学性能分析
贾银行，宋桂珍，届帅华
（太原理工大学机械工程学院，山西太原030024）
摘要：以小直径开缝套筒为研究对象，通过比较各种卷板机的成形特点，确定了双轴柔性滚弯技术作为小直径开缝套筒的成形方式。介绍了双轴柔性滚弯技术的成形原理，并在此基础上设计了一套制备小直径开缝套筒的何服控制专用成形设备。对成形装备整机及上辑的应力变形情况进行了有限元分析。研究结果表明：整机最大应力发生在左后立柱与底座的螺栓联结部位，应力值为310.01MPa，小于其届服强度640MPa；整机其他位置应力在84MPa以下，变形较小，满足工作要求；上辑的最大应力值为83.086MPa，远小于其届服强度785MPa，最大变形为0.16229mm，变形较小，也满足刚度要求，
关键词：小直径开缝套筒；双轴柔性滚弯；弯卷成形装备；有限元分析；何服控制 DOI: 10. 13330/j. issn. 1000-3940. 2017. 05. 016
中图分类号：TG333
文献标识码：A
文章编号：1000-3940（2017）05-0086-05
Designandmechanicalpropertyanalysisonroll-bendingequipmentfor
small-diameter split sleeve Jia Yinhang, Song Guizhen, Qu Shuaihua
( College of Mechanical Engineering, Taiyuan University of Technology, Taiyuan 030024, China)
Abstract : For a small-diameter split sleeve, the two-axle flexible roll-bending technique was determined by comparing the forming charac teristics of various bending machines. Then, the forming principle of two-axle flexible roll-bending technique was introduced, and a set of servo control special forming equipment was designed based on the two-axle flexible roll-bending technique. Furthermore, the stress and
deformation of the whole machine
and the uppe
curs on the bolt connection positior
640 MPa. The stress of other parts of the whole quirements, However, the maximum
785 MPa. And its maximum deformation is 0. 16225
Key words : small-diameter split sleeve;
roll-bendin
MP
roll-bending equipment
弯卷成形是金属板材成形加工常用的一种工艺方法，卷板机就是其中一种典型代表设备。卷板机广泛应用于矿山、冶金、锅炉、石油化工等领域，其可以分为两辊、三辑、四辊卷板机等。三辑和四辊卷板机需要对板材进行多次反复才能完成卷圆加工，加工效率低，且卷制成形的筒体存在直边问题，卷制精度低。而两辊卷板机能进行预弯、卷圆一次成形加工，加工效率高，且能解决工件直边间
收稿日期：20161115；修订日期：20170313
基金项目：山西省自热科学基金资助项目（2013011024-1）
作者简介：贾银行（1991-），男，硕士研究生 E-mail: 1006373192@ qq, com
通讯作者：宋桂珍（1964-），女，博士，副教投 E-mail: gzh_s@ 163. com
万方数据
题(1-3)
vhic
als
ults show that the largest stress
s than the yield strength of tall, which can :
meet working re
ich less than the yield strength of cet the requirements of stiffness
finite element analysis; servo control
现有的两辊卷板机大多适用于尺寸较大的金属板材的弯卷成形，无法完成小直径（Φ27mm以下）筒形件的成形加工。在国外，小直径开缝衬套制备技术已相当成熟，占据垄断地位，我国很多小直径开缝衬套都要从国外进口，成本较高。在国内，针对航空航天领域常用材料钛合金薄壁圆筒件的比强度高[4-3]、卷制成形精度要求高的特点，左敦稳等["]于20世纪90年代提出双轴柔性滚弯技术后，相继展开了一系列小直径开缝衬套弯卷成形的理论和试验研究，并成功应用于小直径开缝衬套的研制。
应某公司需求，围绕一种小直径（22mm）开缝内含嵌件的套筒，研究了其成形原理，并结合双轴柔性滚弯成形原理设计了一套专用成形装备，然后利用ANSYSWorkbench对成形装备整机及关键
