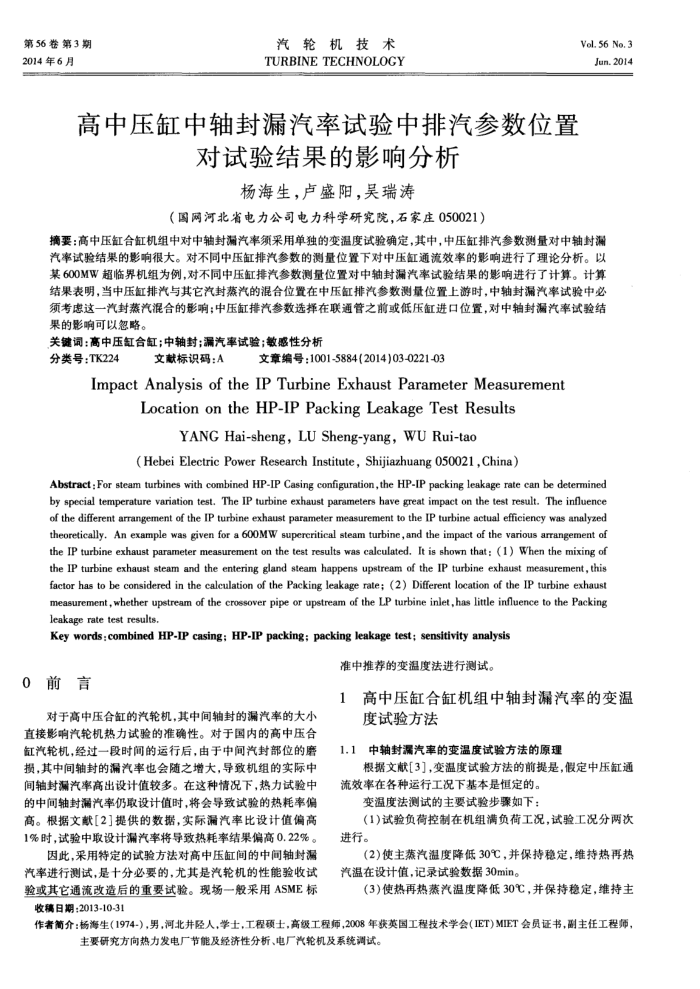

第56卷第3期 2014年6月
汽轮机技术 TURBINE TECHNOLOGY
高中压缸中轴封漏汽率试验中排汽参数位置
对试验结果的影响分析
杨海生，卢盛阳，昊瑞涛
（国网河北省电力公司电力科学研究院，石家庄050021）
Vol. 56 No. 3 Jun.2014
摘要：高中压缸合缸机组中对中轴封漏汽率须采用单独的变温度试验确定，其中，中压缸排汽参数测量对中轴封漏汽率试验结果的影响很大。对不同中压缸排汽参数的测量位置下对中压缸通流效率的影响进行了理论分析。以某600MW超临界机组为例，对不同中压缸排汽参数测量位置对中轴封漏汽率试验结果的影响进行了计算。计算结果表明，当中压缸排汽与其它汽封蒸汽的混合位置在中压缸排汽参数测量位置上游时，中轴封漏汽率试验中必须考虑这一汽封蒸汽混合的影响；中压缸排汽参数选择在联通管之前或低压缸进口位置，对中轴封漏汽率试验结果的影响可以忽略。
关键调：高中压缸合缸；中轴封；漏汽率试验；数感性分析
分类号：TK224
文献标识码：A
文章编号：1001-5884(2014)03-0221-03
ImpactAnalysisoftheIPTurbineExhaustParameterMeasurement
LocationontheHP-IPPackingLeakageTestResults
YANG Hai-sheng,LU Sheng-yang，WURui-tao
(Hebei Electric Power Research Institute, Shijiazhuang 050021,China)
Abstract : For steam turbines with combined HP-IP Casing configuration,the HP-IP packing leakage rate can be determined by special temperature variation test. The IP turbine exhaust parameters have great impact on the test result. The influence of the different arrangement of the IP turbine exhaust parameter measurement to the IP turbine actual efficiency was analyzed theoretically. An example was given for a 600MW supereritical steam turbine,and the impact of the various arrangement of the IP turbine exhaust parameter measurement on the test results was calculated. It is shown that : (1) When the mixing of the IP turbine exhaust steam and the entering gland steam happens upstream of the IP turbine exhaust measurement, this factor has to be considered in the calculation of the Packing leakage rate; (2) Different location of the IP turbine exhaust measurement,whether upstream of the crossover pipe or upstream of the LP turbine inlet,has little influence to the Packing leakagerate testresults.
Key words:combined HP-IP casing: HP-IP packing: packing leakage test: sensitivity analysis
准中推荐的变温度法进行测试
0前言
对于高中压合缸的汽轮机，其中间轴封的漏汽率的大小直接影响汽轮机热力试验的准确性。对于国内的高中压合缸汽轮机，经过一段时间的运行后，由于中间汽封部位的磨损，其中间轴封的漏汽率也会随之增大，导致机组的实际中间轴封漏汽率高出设计值较多。在这种情况下，热力试验中的中间轴封漏汽率仍取设计值时，将会导致试验的热耗率偏高。根据文献[2]提供的数据，实际漏汽率比设计值偏高 1%时，试验中取设计漏汽率将导致热耗率结果偏高0.22%。
因此，采用特定的试验方法对高中压缸间的中间轴封漏汽率进行测试，是十分必要的，尤其是汽轮机的性能验收试验或其它通流改造后的重要试验。现场一般采用ASME标收稿日期：2013-10-31
高中压缸合缸机组中轴封漏汽率的变温 1
度试验方法
1中轴封漏汽率的变温度试验方法的原理 1.1
根据文献[3]，变温度试验方法的前提是，假定中压缸通流效率在各种运行工况下基本是恒定的。
变温度法测试的主要试验步骤如下：
(1)试验负荷控制在机组满负荷工况，试验工况分两次进行。
(2)使主蒸汽温度降低30℃，并保持稳定，维持热再热汽温在设计值，记录试验数据30min。
(3)使热再热蒸汽温度降低30℃，并保持稳定，维持主
作者简介：杨海生（1974-），男，河北井经人，学士，工程硕士，高级工程师，2008年获英国工程技术学会（IET)MIET会员证书，副主任工程师，
主要研究方向热力发电厂节能及经济性分析、电厂汽轮机及系统调试。
