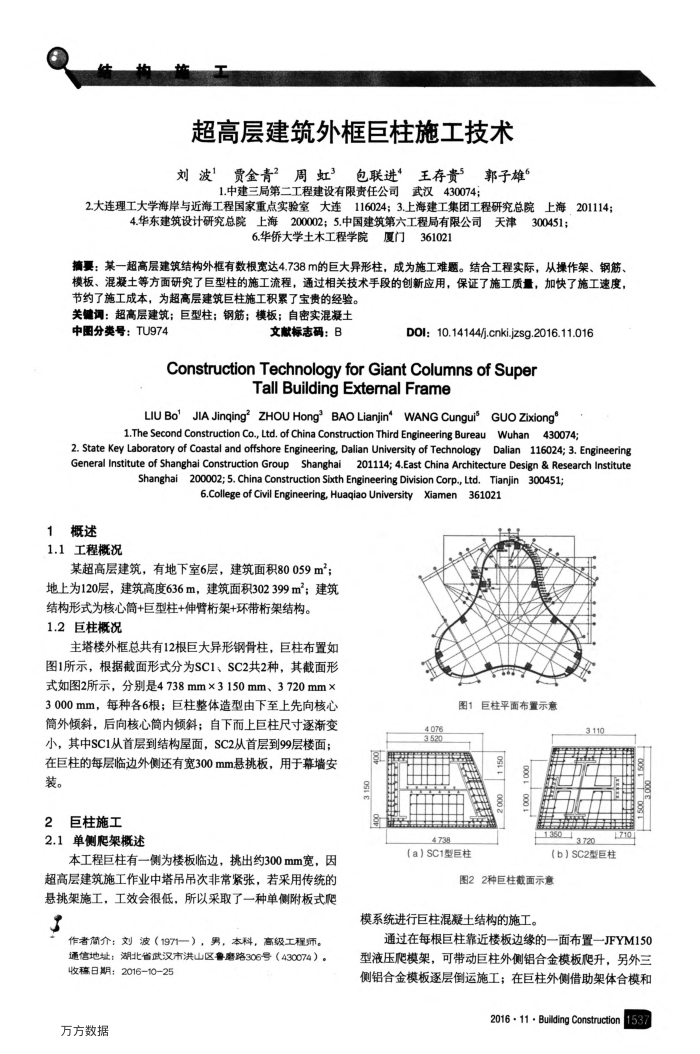

超高层建筑外框巨柱施工技术刘波贾金青2周虹”
包联进*王存贵5郭子雄
1.中建三局第二工程建设有限责任公司武汉430074；
2.大连理工大学海岸与近海工程国家重点实验室大连116024；3.上海建工集团工程研究总院上海，201114；
4.华东建筑设计研究总院上海200002；5.中国建筑第六工程局有限公司天津300451；
6.华侨大学土木工程学院厦门361021
摘要：某一超高层建筑结构外框有数根宽达4.738m的巨大异形柱，成为施工难题。结合工程实际，从操作架、钢筋、模板、混凝土等方面研究了巨型柱的施工流程，通过相关技术手段的创新应用，保证了施工质量，加快了施工速度，
节约了施工成本，为超高层建筑巨柱施工积累了宝贵的经验。关键调：超高层建筑；巨型柱：钢筋；模板；自密实混凝土
中图分类号：TU974
文献标志码：B
Dol:10.14144/j.cnki.jzsg.2016.11.016
ConstructionTechnologyforGiantColumnsofSuper
Tall BuildingExtemalFrame
LIU Bo'JIA Jinging’ ZHOU Hong' BAO Lianjin*WANG Cungui§GUO Zixiong 1.The Second Construction Co., Ltd. of China Construction Third Engineering BureauWuhan430074;
2. State Key Laboratory of Coastal and offshore Engineering, Dalian University of TechnologyDalian 116024; 3. Engineering General Institute of Shanghai Construction GroupShanghai201114; 4.East China Architecture Design & Research Institute
Shanghai200002; 5. China Construction Sixth Engineering Division Corp., Ltd. Tianjin 300451;
6.College of Civil Engineering,Huaqiao UniversityXiamen361021
1概述
1.1工程概况
某超高层建筑，有地下室6层，建筑面积80059m；地上为120层，建筑高度636m，建筑面积302399m；建筑
结构形式为核心筒+巨型柱+伸臂桁架+环带桁架结构。 1.2巨柱概况
主塔楼外框总共有12根巨大异形钢骨柱，巨柱布置如图1所示，根据截面形式分为SC1、SC2共2种，其截面形式如图2所示，分别是4738mm×3150mm、3720mm×
3000mm，每种各6根；巨柱整体造型由下至上先向核心筒外倾斜，后向核心筒内倾斜；自下而上巨柱尺寸逐渐变小，其中SC1从首层到结构屋面，SC2从首层到99层楼面；在巨柱的每层临边外侧还有宽300mm悬挑板，用于幕墙安装。
2巨柱施工
2.1单侧爬架概述
本工程巨柱有一侧为楼板临边，挑出约300mm宽，因超高层建筑施工作业中塔吊吊次非常紧张，若采用传统的悬挑架施工，工效会很低，所以采取了一种单侧附板式爬
3
作者简介：刘波（1971一），男，本科，高级工程师。通信地址：湖北省武汉市洪山区鲁唐路306号（430074）。收稿日期；2016-10-25
万方数据
4.076
图1巨柱平面布置示意
4.738
（a）SC1型巨柱
3.720
（b）SC2型巨柱
图22种巨柱截面示意
模系统进行巨柱混凝土结构的施工。
通过在每根巨柱靠近楼板边缘的一面布置一JFYM150 型液压爬模架，可带动巨柱外侧铝合金模板爬升，另外三侧铝合金模板逐层倒运施工；在巨柱外侧借助架体合模和
2016·11·Bulding Construction1537
