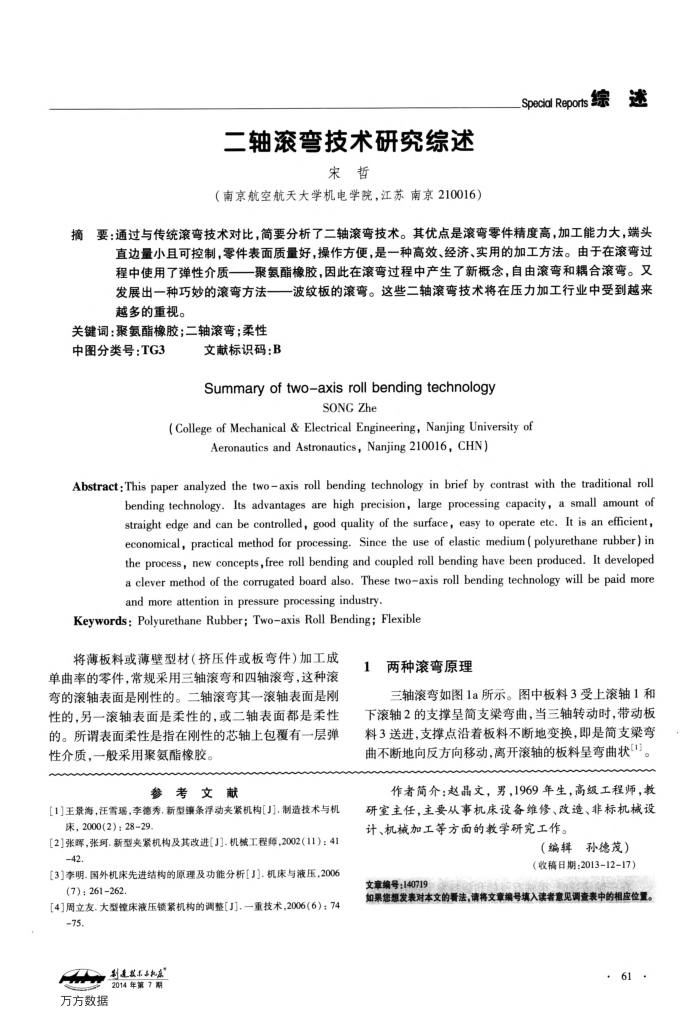

二轴滚弯技术研究综述
宋哲
（南京航空航天大学机电学院，江苏南京210016）
Special Reports综述
摘要：通过与传统滚弯技术对比，简要分析了二轴滚弯技术。其优点是滚弯零件精度高，加工能力大，端头
直边量小且可控制，零件表面质量好，操作方便，是一种高效、经济、实用的加工方法。由于在滚弯过程中使用了弹性介质一一聚氨酯橡胶，因此在滚弯过程中产生了新概念，自由滚弯和耦合滚弯。又发展出一种巧妙的滚弯方法一—波纹板的滚弯。这些二轴滚弯技术将在压力加工行业中受到越来越多的重视。
关键调：聚氨酯橡胶；二轴滚弯：柔性
中图分类号：TG3
文献标识码：B
Summary of two-axis roll bending technology
SONGZhe
(College of Mechanical & Electrical Engineering, Nanjing University of
Aeronautics and Astronautics, Nanjing 210016, CHN)
Abstract: This paper analyzed the twoaxis roll bending technology in brief by contrast with the traditional roll
bending technology. Its advantages are high precision, large processing capacity, a small amount of straight edge and can be controlled, good quality of the surface, easy to operate etc. It is an efficient, economical, practical method for processing. Since the use of elastic medium ( polyurethane rubber) in the process, new concepts,free roll bending and coupled roll bending have been produced. It developed a clever method of the corrugated board also. These twoaxis roll bending technology will be paid more and more attention in pressure processing industry.
Keywords: Polyurethane Rubber; Twoaxis Roll Bending; Flexible
将薄板料或薄壁型材（挤压件或板弯件）加工成单曲率的零件，常规采用三轴滚弯和四轴滚弯，这种滚弯的滚轴表面是刚性的。二轴滚弯其一滚轴表面是刚性的，另一滚轴表面是柔性的，或二轴表面都是柔性的。所谓表面柔性是指在刚性的芯轴上包覆有一层弹性介质，一般采用聚氨酯橡胶。
参考文献
[1]王景海，汪雪，李德秀.新型续条浮动夹紫机构[J].制造技术与机床，2000(2);2829
[2]张晖，张可.新型类紧机构及其改进[J].机械工程师，2002（11)：41 42.
[3]李明.国外机床先进结构的原理及功能分析[J].机床与液压，2006(7) : 261262.
[4]周立友.大型锂床液压锁紫机构的调整[J]，—重技术，,2006(6：74 75.
别更技事品和点 2014年第7期
万方数据
两种滚弯原理
三轴滚弯如图1a所示。图中板料3受上滚轴1和下滚轴2的支撑呈简支梁弯曲，当三轴转动时，带动板料3送进，支撑点沿着板料不断地变换，即是筒支梁弯曲不断地向反方向移动，离开滚轴的板料呈弯曲状[1]
作者简介：赵晶文，男，1969年生，高级工程师，教研室主任，主要从事机床设备维修、改造、非标机械设计、机械加工等方面的教学研究工作。
(编辑孙德茂）（收稿日期：2013-12-17）
文章编号：140719
如果您想发表对本文的看法，请将文章编号填入读者意见调查表中的相应位置。
61 ICS 65.020.20
CCS B 31 14
山
西 省 地 方 标 准
DB14/T 3376—2025
甜瓜旱作栽培技术规程
2025 - 04 - 16 发布
2025 - 07 - 16 实施
山西省市场监督管理局 发 布
DB14/T 3376—2025
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 产地环境 ........................................................................... 1
5 播前准备 ........................................................................... 1
6 定植 ............................................................................... 2
7 田间管理 ........................................................................... 2
8 病虫害防治 ......................................................................... 3
9 采收 ............................................................................... 3
10 生产档案 .......................................................................... 3
附录 A（资料性） 甜瓜滴灌追施肥料用量表 ............................................... 4
I
DB14/T 3376—2025
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件由山西省农业农村厅提出、组织实施和监督检查。
山西省市场监督管理局对本文件的组织实施情况进行监督检查。
本文件由山西省农业农村标准化技术委员会（SXS/TC19）归口。
本文件起草单位：山西农业大学。
本文件主要起草人：王文娇、熊韬、李斌、苗妍秀、宋红霞、侯雷平。
II
DB14/T 3376—2025
甜瓜旱作栽培技术规程
1 范围
本文件规定了甜瓜旱作栽培的产地环境、定植前准备、定植、田间管理、病虫害防治、采收及生产
档案的内容。
本文件适用于露地甜瓜旱作栽培。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 15618 土壤环境质量 农用地土壤污染风险管控标准（试行）
GB 16715.1 瓜菜作物种子 第1部分：瓜类
GB/T 17187 农业灌溉设备 滴头和滴灌管 技术规范和试验方法
NY/T 2118 蔬菜育苗基质
NY/T 2624 水肥一体化技术规范 总则
DB14/T 1223 保护地甜瓜病虫害绿色防控技术规程
DB14/T 1574 甜瓜穴盘嫁接育苗技术规程
DB14/T 2608 旱作农田有机肥料施用技术规程
3 术语和定义
下列术语和定义适用于本文件。
旱作
主要依靠天然降水从事农业生产的一种耕作方式。
4 产地环境
选择光照充足，土层深厚，通透性好的砂壤土地区。产地环境条件符合GB 15618的要求。
5 播前准备
品种选择
选择农业农村部登记通过的抗病性强、分枝力中等、易坐果、产量高、商品性好的耐旱型品种。
种子质量
种子质量应符合GB 16715.1中二级以上要求。
1
DB14/T 3376—2025
育苗
5.3.1 基质准备
选择瓜类商品育苗基质，或将40 %泥炭土、椰糠、珍珠岩或蛭石和腐熟有机肥以4:3:2:1的比例混
合均匀，育苗基质应符合NY/T 2118的规定。
5.3.2 穴盘育苗
选择50孔穴盘，使用旧穴盘时，应对穴盘进行清理、冲洗、晾晒及消毒。将基质装入穴盘，每穴播
种1粒，播种深度1 cm，用基质覆盖后浇透水盖膜并放在配有防虫、遮阳设备的设施中。育苗按照DB14/T
1574执行。
5.3.3 苗期管理
出苗前白天保持在28 ℃～32 ℃，夜间17 ℃～20 ℃，基质湿度70 %～80 %，出苗后及时揭膜；幼
苗早期，白天22 ℃～25 ℃，夜间13 ℃～15 ℃；破心后，白天25 ℃～28 ℃，夜间17 ℃～19 ℃；定
植前5 d～6 d，白天温度20 ℃左右，夜间12 ℃～15 ℃。灌水选择早晨，见干见湿，并加强通风。
5.3.4 壮苗指标
株高12 cm～15 cm，2片～3片真叶，茎粗0.25 cm～0.3 cm、叶片肥壮、无病虫害、无机械损伤的
秧苗。
整地施肥
在播种前的春季进行，每667 m
2施3 000 kg～5 000 kg腐熟优质有机肥，磷酸二铵5 kg～15 kg，
硫酸锌1 kg～1.5 kg，硫酸钾2 kg～8 kg，保水剂15 kg～20 kg，深翻30 cm，利用耕机将肥土混合均
匀，施肥按照DB14/T 2608执行。种植畦宽70 cm～80 cm，爬蔓畦宽190 cm～200 cm，在种植畦覆盖聚
乙烯无色透明膜并在膜下铺设滴灌，滴灌设备符合GB/T 17187要求。
6 定植
定植时间
10 cm地温稳定在15 ℃以上定植。
定植密度
2
爬蔓栽培，种植畦双行定植，行距 50cm，小果型品种株距30 cm，大果型品种株距40 cm，每667 m
定植1200株～1650株。
定植方法
采用穴盘苗定植机，单株定植，栽植深度以土壤不没过子叶为宜。定植后及时浇水。
7 田间管理
水分管理
7.1.1 覆盖保墒
2
DB14/T 3376—2025
种植畦覆盖聚乙烯无色透明膜，爬蔓畦覆盖秸秆、生草等。
7.1.2 节水灌溉
充分利用自然降雨，可选择建造软体集雨水窖，有条件的地区配套采用滴灌技术，在作物关键需水
期进行补充灌溉。
7.1.3 雨雪贮存
冬季降雪前开宽50 cm～60 cm，深40 cm～50 cm瓜沟，贮存冬季自然雨雪，春季封沟保墒。
施肥管理
7.2.1 常规施肥
伸蔓期，每667 m
2埋施氮磷钾20-20-20配方肥15 kg～20 kg。果实膨大期，每667 m
2埋施氮磷钾10-
15-20配方肥20 kg～30 kg。
7.2.2 水肥一体化
采用水肥一体机膜下滴灌，伸蔓期滴灌追肥1次，坐果至拉秧期间滴灌追肥2次，追施肥料用量见附
录A。水肥一体化装置的安装和使用参照 NY/T 2624执行。
植株调整
7.3.1 三蔓整枝
主蔓在3片～4片真叶时摘心，留3条健壮子蔓，每条子蔓6片～8片叶时摘心，每条孙蔓在第1片～2
片叶处留1个瓜，瓜前留2片～3片叶摘心，每株留2个～3个瓜。
7.3.2 四蔓整枝
主蔓在4片～5片真叶时摘心，留4条健壮子蔓，每条子蔓4片叶时摘心，留1条～2条孙蔓结瓜，瓜前
留2片～3片叶摘心，每株留4~5个瓜。
8 病虫害防治
按照DB14/T 1223执行。
9 采收
甜瓜成熟后用剪刀采收，保留“ T ”字形果柄。采收时执行农药安全间隔期规定。
10 生产档案
对甜瓜旱作栽培过程建立生产档案，保存两年以上，以备查阅。
3
DB14/T 3376—2025
附 A A A
录
（资料性）
甜瓜滴灌追施肥料用量表
甜瓜滴灌追施肥料用量见表A.1。
表A.1 甜瓜滴灌追施肥料用量
追肥时期 尿素 磷酸一铵 硫酸钾
高 中 低 高 中 低 高 中 低
伸蔓期 第 1 次 3～3.6 3.6～4 4～5 / 2～3 3～4 / / /
坐果期 第 2 次 2～2.6 2.6～3 3～4 / / / 2～3 3～4 4～5
膨大期 第 3 次 2～2.4 2.4～3 3～3.5 / / / / / /
注：尿素 46%N，磷酸一铵 60%P2O5—12%N，硫酸钾 51%K2O；单位 kg/667 m 2
4
