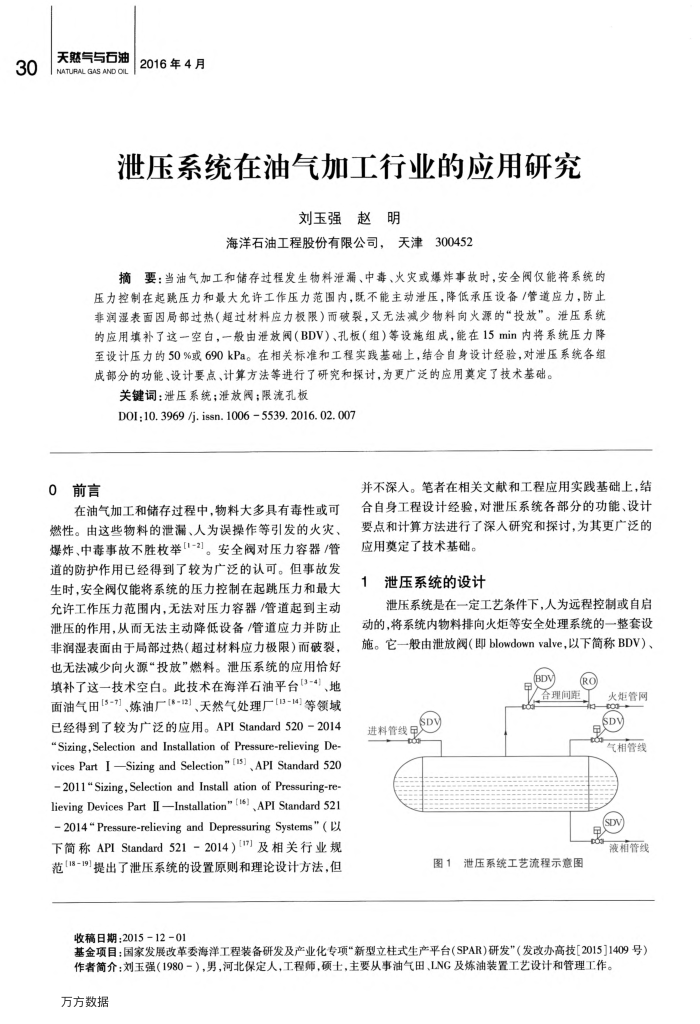

泄压系统在油气加工行业的应用研究
刘玉强赵明
海洋石油工程股份有限公司，天津300452
摘要：当油气加工和储存过程发生物料泄涌、中毒、火灾或爆炸事故时，安全阀仅能将系统的压力控制在起跳压力和最大允许工作压力范图内，既不能主动泄压，降低承压设备/管道应力，防止非润湿表面因局部过热（超过材料应力极限）而破裂，又无法减少物料向火源的“投放”。泄压系统的应用填补了这一空白，一般由泄放阀（BDV）、孔板（组）等设施组成，能在15min内将系统压力降至设计压力的50%或690kPa。在相关标准和工程实践基础上，结合自身设计经验，对泄压系统各组成部分的功能、设计要点、计算方法等进行了研和探讨，为更广泛的应用奠定了技术基础。
关键词：泄压系统；泄放阀：限流孔板
DOI:10. 3969 /j. issn. 1006 5539. 2016. 02. 007
0前言
在油气加工和储存过程中，物料大多具有毒性或可燃性。由这些物料的泄漏、人为误操作等引发的火灾、爆炸、中毒事故不胜枚举(1-2]。安全阀对压力容器/管道的防护作用已经得到了较为广泛的认可。但事故发生时，安全阀仅能将系统的压力控制在起跳压力和最大允许工作压力范围内，无法对压力容器/管道起到主动泄压的作用，从面无法主动降低设备/管道应力并防止非润湿表面由于局部过热（超过材料应力极限）而破裂，也无法减少向火源“投放”燃料。泄压系统的应用恰好填补了这一技术空白。此技术在海洋石油平台[3-4)]、地面油气田[5-1]、炼油厂[8-12】、天然气处理厂[13-14]等领域已经得到了较为广泛的应用。APIStandard520-2014"Sizing,Selection and Installation of Pressure-relieving De vices Part I—Sizing and Selection" [15],API Standard 520 2011" Sizing, Selection and Install ation of Pressuring-re lieving Devices Part II—Installation" [16] ,API Standard 52] 2014" Pressure-relieving and Depressuring Systems" (以下简称APIStandard 521-2014）(17)及相关行业规范18-19]提出了泄压系统的设置原则和理论设计方法，但
并不深人。笔者在相关文献和工程应用实践基础上，结合自身工程设计经验，对泄压系统各部分的功能、设计要点和计算方法进行了深人研究和探讨，为其更广泛的应用奠定了技术基础。
泄压系统的设计
泄压系统是在一定工艺条件下，人为远程控制或自启动的，将系统内物料排向火炬等安全处理系统的一整套设施。它一般由泄放阀（即blowdownvalve，以下简称BDV）、
BDV
RO
中
理间距
SDY
进料管线甲
图1泄压系统工艺流程示意图
火炬管网 Spy
气相管线渡相管线
收稿日期：2015-12-01
基金项目：国家发展改革委海洋工程装备研发及产业化专项"新型立柱式生产平台(SPAR)研发"（发改办高技[2015]1409号）
作者简介：刘玉强（1980－），男，河北保定人，工程师，硕士，主要从事油气田、LNC及炼油装置工艺设计和管理工作。万方数据
