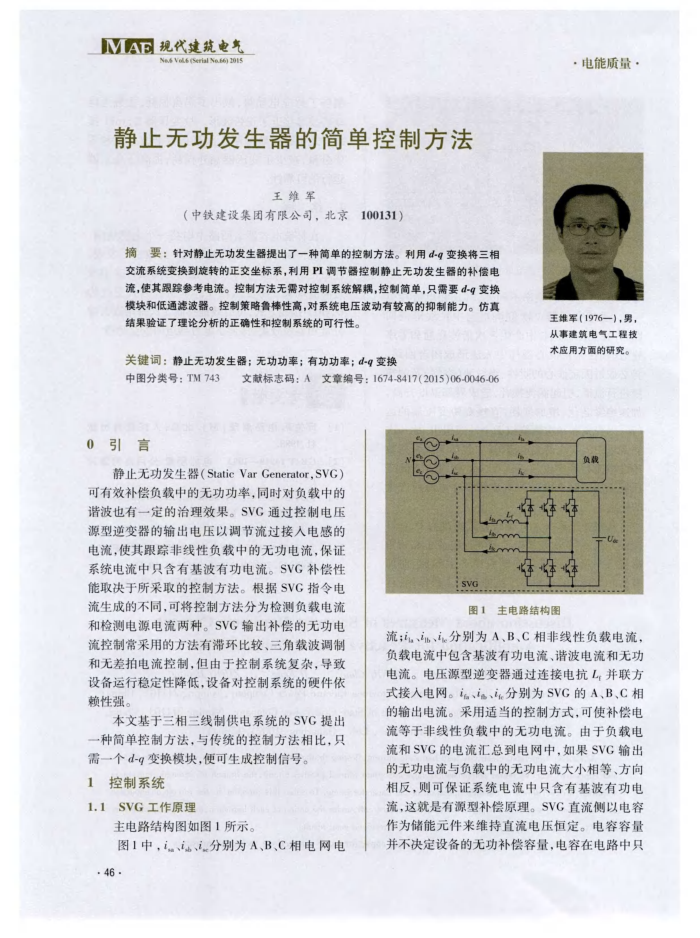

静止无功发生器的简单控制方法
王维军
（中铁建设集团有限公司，北京100131）
摘要：针对静止无功发生器提出了一种简单的控制方法。利用d-g变换将三相交流系统变换到旋转的正交坐标系，利用PI调节器控制静止无功发生器的补偿电流，使其跟踪参考电流。控制方法无需对控制系统解耦，控制简单，只需要d-q变换模块和低通滤波器。控制策略鲁棒性高，对系统电压波动有较高的抑制能力。仿真结果验证了理论分析的正确性和控制系统的可行性。
关键词：静止无功发生器：无功功率；有功功率；d-q变换
中图分类号：TM743
0引言
文献标志码：A文章编号：1674-8417（2015)06-0046-06
静止无功发生器（StatieVarGenerator，SVG）可有效补偿负载中的无功功率，同时对负载中的谐波也有一定的治理效果。SVG通过控制电压源型逆变器的输出电压以调节流过接人电感的电流，使其跟踪非线性负载中的无功电流，保证系统电流中只含有基波有功电流。SVG补偿性能取决于所采取的控制方法。根据SVG指令电
流生成的不同，可将控制方法分为检测负载电流和检测电源电流两种。SVG输出补偿的无功电流控制常采用的方法有滞环比较、三角载波调制和无差拍电流控制，但由于控制系统复杂，导致设备运行稳定性降低，设备对控制系统的硬件依赖性强。
本文基于三相三线制供电系统的SVG提出一种简单控制方法，与传统的控制方法相比，只
需一个d-g变换模块，便可生成控制信号。 1控制系统
1.1SVG工作原理
主电路结构图如图1所示。
图1中，ii、i分别为A、B、C相电网电·46
，电能质量：
王维军（1976—），男，从事建筑电气工程技术应用方面的研究。
白费
体体体体心
图1主电路结构图
流;i、i、i分别为A、B、C相非线性负载电流，负载电流中包含基波有功电流、谐波电流和无功电流。电压源型逆变器通过连接电抗L，并联方式接人电网。i、i、i分别为SVG的A、B、C相的输出电流。采用适当的控制方式，可使补偿电流等于非线性负载中的无功电流。由于负载电流和SVG的电流汇总到电网中，如果SVG输出的无功电流与负载中的无功电流大小相等、方向相反，则可保证系统电流中只含有基波有功电流，这就是有源型补偿原理。SVC直流侧以电容作为储能元件来维持直流电压恒定。电容容量并不决定设备的无功补偿容量，电容在电路中只
