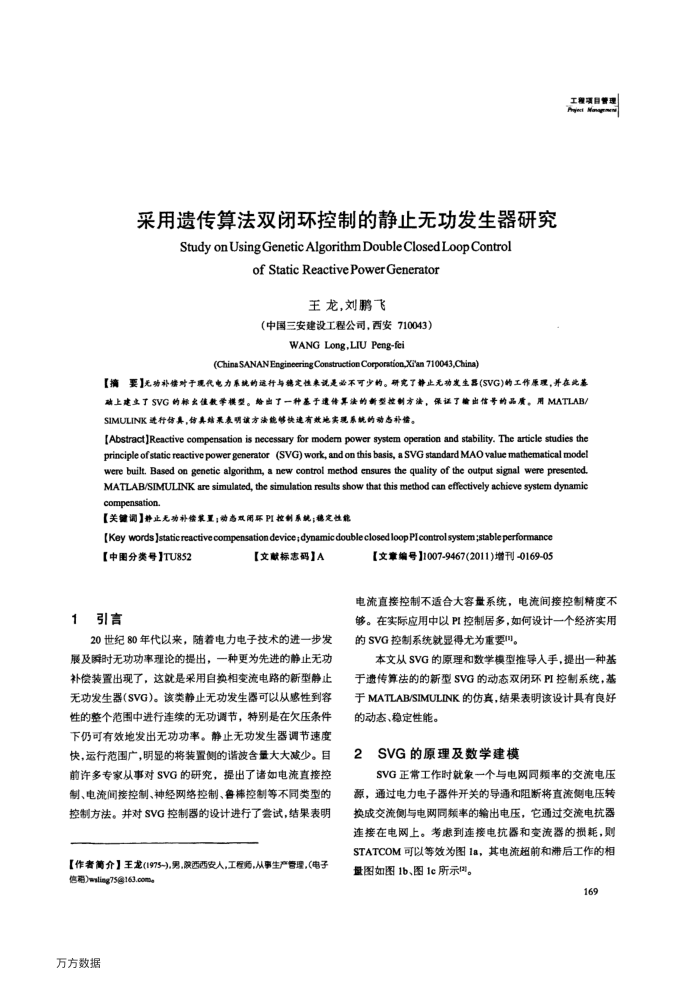

采用遗传算法双闭环控制的静止无功发生器研究
Study on UsingGenetic AlgorithmDoubleClosed LoopControl
ofStaticReactivePowerGenerator
王龙，刘鹏飞
（中国三安建设工程公司，西安710043）
WANG Long,LIU Peng-fei
(Chins SANANEngineeringConstruction Corporstion,Xian 710043,China)
测用精型
【摘要]无动补接对于现代电力系统的运行与糖定性来说是必不可少的。研究了静止无动发生器(SVG)的工作原理，并在此基破上建业了SVG的称出佳数举模型。给由了一种基于速传算法的新型控制方法，保证了检出信号的品质。用MATLAB SIMULINK选行伤具，仿具练采表明该方法能够快速有效地实现系就的动态补偿。
[Abstract]Reactive compensation is necessary for modem power system operation and stability. The article studies the principle ofstatic reactive power generator (SVG) work, and on this basis, a SVG standard MAO value mathematical model were built. Based on genetic algorithm, a new control method ensures the quality of the output signal were presented. MATLAB/SIMULINK are simulated, the simulation results show that this method can effectively achieve system dynamic compensation.
【关键调】静止无功补偿象置；动态双闭环PI控制系就；稳定性能
[Key words]static reactive compensation device;dynamic double closedloopPIcontrolsystem;stable performance
【中图分类号】TU852 引言
【文献标志码】A
20世纪80年代以来，随着电力电子技术的进一步发
展及瞬时无功功率理论的提出，一种更为先进的静止无功补偿装置出现了，这就是采用自换相变流电路的新型静止无功发生器(SVG)。该类静止无功发生器可以从感性到容性的整个范围中进行连续的无功调节，特别是在欠压条件下仍可有效地发出无功功率。静止无功发生器调节速度快，运行范围广，明显的将装置侧的谐波含量大大减少。目前许多专家从事对SVG的研究，提出了诸如电流直接控制、电流间接控制、神经网络控制、鲁棒控制等不同类型的控制方法。并对SVG控制器的设计进行了尝试，结果表明
【作者简介】王龙(1975-).男.陕西西安人，工程师，从事生产管理，（电子
信书）wling75@163.come 万方数据
【文章编号1007-9467(2011)增刊-0169-05
电流直接控制不适合大容量系统，电流间接控制精度不够。在实际应用中以PI控制居多，如何设计一个经济实用的SVG控制系统就显得尤为重要。
本文从SVG的原理和数学模型推导入手，提出一种基于遗传算法的的新型SVG的动态双闭环PI控制系统，基于MATLAB/SIMULINK的仿真，结果表明该设计具有良好的动态、稳定性能。
2
SVG的原理及数学建模
SVG正常工作时就象一个与电网同频率的交流电压
源，通过电力电子器件开关的导通和阻断将直流侧电压转换成交流侧与电网同频率的输出电压，它通过交流电抗器连接在电网上。考感到连接电抗器和变流器的损耗，则 STATCOM可以等效为图1a，其电流超前和滞后工作的相量图如图1b、图1e所示围。
169
