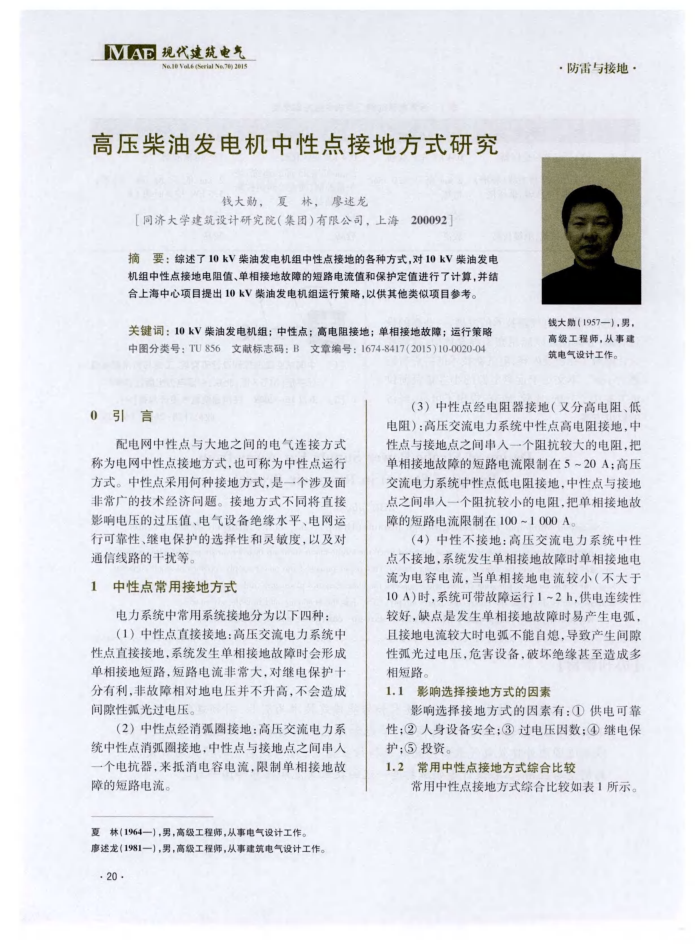

高压柴油发电机中性点接地方式研究
钱大勋，夏林，廖述龙
【同济大学建筑设计研究院（集团）有限公司，上海200092]
摘要：综述了10kV柴油发电机组中性点接地的各种方式，对10kV柴油发电机组中性点接地电阻值、单相接地故障的短路电流值和保护定值进行了计算，并结合上海中心项目提出10kV柴油发电机组运行策略，以供其他类似项目参考。
关键词：10kV柴油发电机组：中性点：高电阻接地；单相接地故障；运行策略中图分类号：TU856文献标志码：B文章编号：1674-8417（2015）10-0020-04
0引言
配电网中性点与大地之间的电气连接方式称为电网中性点接地方式，也可称为中性点运行方式。中性点采用何种接地方式，是一个涉及面非常广的技术经济间题。接地方式不同将直接影响电压的过压值、电气设备绝缘水平、电网运行可靠性、维电保护的选择性和灵敏度，以及对通信线路的干扰等。
1中性点常用接地方式
电力系统中常用系统接地分为以下四种：（1）中性点直接接地：高压交流电力系统中
性点直接接地，系统发生单相接地故障时会形成单相接地短路，短路电流非常大，对继电保护十分有利，非故障相对地电压并不升高，不会造成间隙性弧光过电压。
（2）中性点经消弧圈接地：高压交流电力系统中性点消弧圈接地，中性点与接地点之间串入一个电抗器，来抵消电容电流，限制单相接地故障的短路电流。
夏林（1964一），男，高级工程师，从事电气设计工作。
廖述龙（1981一），男，高级工程师，从事建筑电气设计工作。· 20·
·防雷与接地· 线大（1957—)，男，高级工程师，从事建筑电气设计工作。
3）中性点经电阻器接地（又分高电阻、低电阻）：高压交流电力系统中性点高电阻接地，中性点与接地点之间串入一个阻抗较大的电阻，把单相接地故障的短路电流限制在5~20A；高压交流电力系统中性点低电阻接地，中性点与接地点之间串入一个阻抗较小的电阻，把单相接地故障的短路电流限制在100~1000A。
（4）中性不接地：高压交流电力系统中性点不接地，系统发生单相接地故障时单相接地电流为电容电流，当单相接地电流较小（不大于 10A）时，系统可带故障运行1~2h，供电连续性较好，缺点是发生单相接地故障时易产生电弧，且接地电流较大时电弧不能自熄，导致产生间隙性弧光过电压，危害设备.破坏绝缘基至造成多相短路。
1.1影响选择接地方式的因素
影响选择接地方式的因素有：①供电可靠性②人身设备安全：③过电压因数：④继电保护：③投资
1.2常用中性点接地方式综合比较
常用中性点接地方式综合比较如表1所示。
