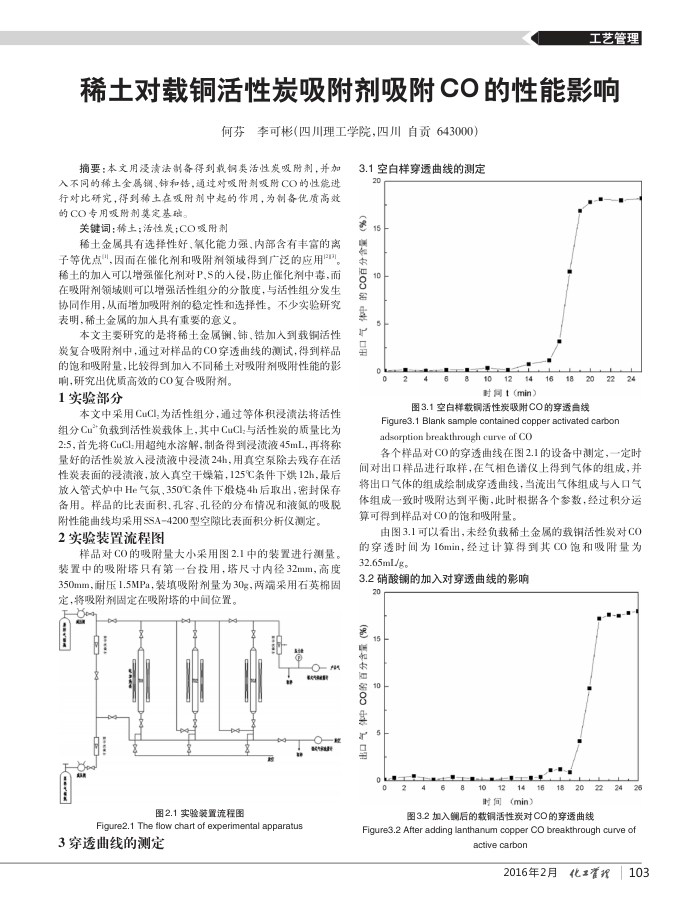

工艺管理
稀土对载铜活性炭吸附剂吸附CO的性能影响
何芬李可彬（四川理工学院，四川自贡643000）
摘要：本文用浸渍法制备得到载铜类活性发吸附剂，并加入不同的稀土金属钢、饰和铸，通过对吸附制吸附CO的性能进行对比研究，得到输土在吸附剂中起的作用，为制备优质高效的CO专用吸附剂奠定基础。
关键词：稀土；活性炭；CO吸附剂
稀土金属具有选择性好，氧化能力强，内部含有丰富的离子等优点"，因面在催化剂和吸附剂领域得到广泛的应用。稀土的加人可以增强催化剂对P、S的人侵.防止催化剂中毒而在吸附剂领域则可以增强活性组分的分散度，与活性组分发生协同作用，从而增加吸附剂的稳定性和选择性。不少实验研究表明，稀土金属的加人具有重要的意义。
本文主要研究的是将稀土金属铜、铈、锆加人到载铜活性炭复合吸附剂中，通过对样品的CO穿透曲线的测试，得到样品的饱和吸附量，比较得到加人不同稀土对吸附剂吸附性能的影
响，研究出优质高效的CO复合吸附剂。 1实验部分
本文中采用CuCI,为活性组分，通过等体租没清法将活性组分Cu负载到活性炭载体上，其中CuCl,与活性炭的质量比为 2:5，首先将CuCl,用超纯水溶解，制备得到浸渍液45mL，再将称量好的活性炭放入浸渍液中浸渍24h，用真空案除去残存在活性炭表面的没清液，放人真空于燥箱，125℃条件下烘12h，最后放入管式炉中He气，350°℃条件下锻烧4h后取出，密封保存备用。样品的比表面积、孔客、孔径的分布情况和液氮的吸脱
附性能曲线均采用SSA-4200型空隙比表面租分析仪测定， 2实验装置流程图
样品对CO的吸附量大小采用图2.1中的装置进行测量。装置中的吸附塔只有第一台投用，塔尺寸内径32mm，高度 350mm，耐压1.5MPa，装填吸附剂量为30g，两端采用石英棉固定，将吸附剂固定在吸附塔的中间位置。
Q ES
图2.1实验装置流程图
Figure2.1 The flow chart of experimental apparatus
3穿透曲线的测定
3.1空白样穿透曲线的测定 20
15 易
0 的
日旺
0
p
10
12
时间t (min)
16
18
20
22
图3.1空白样载铜活性炭吸附CO的穿透曲线
Figure3.1 Blank sample contained copper activated carbon adsorption breakthrough curve of CO
各个样品对CO的穿透曲线在图2.1的设备中测定，一定时
间对出口样品进行取样，在气相色谱仪上得到气体的组成，并将出口气体的组成绘制成穿透曲线，当流出气体组成与人口气体组成一致时吸附达到平衡，此时根据各个参数，经过积分运算可得到样品对CO的饱和吸附量。
由图3.1可以看出，未经负载稀土金属的载铜活性炭对CO 的穿透时间为16min，经过计算得到其CO饱和吸附量为 32.65mL/g
3.2硝酸铜的加入对穿透曲线的影响
20 15
百分含量 00 10
种中里
2
时间(min）
20
图3.2加入期后的载铜活性炭对CO的穿透曲线
Figure3.2 After adding lanthanum copper CO breakthrough curve of
active carbon
2016年2月
103
化工准我
