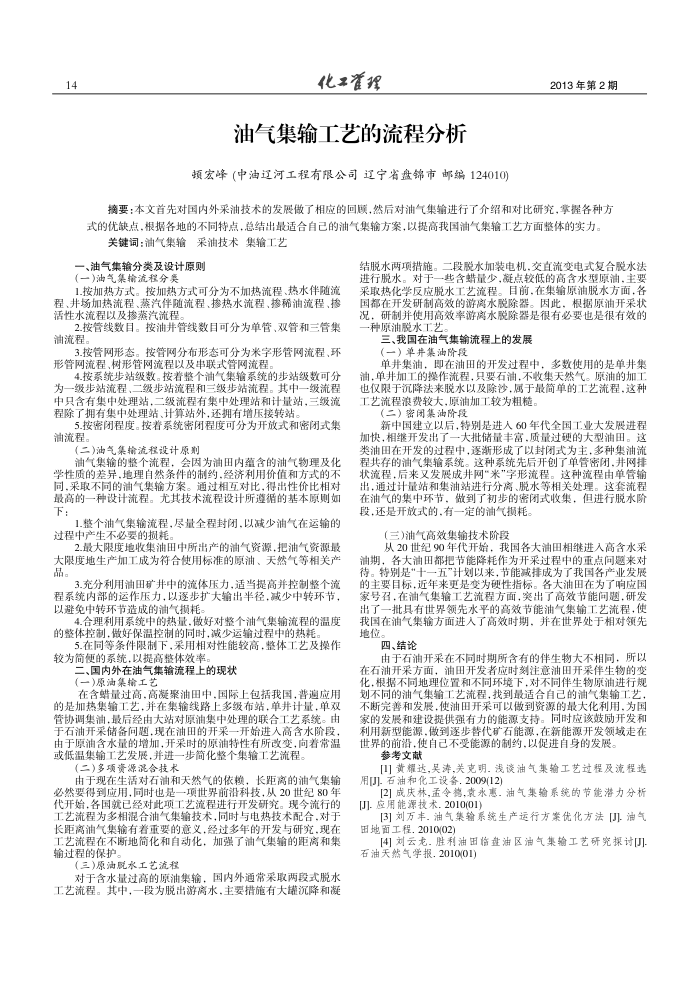

油气集输工艺的流程分析
频宏峰（中油辽河工程有限公司辽宁省盘锦市邮编124010)
2013年第2期
摘要：本文首先对国内外采油技术的发展做了相应的回顾，然后对油气集输进行了介绍和对比研究，掌握各种方式的优缺点，根据各地的不同特点，总结出最适合自己的油气集输方案，以提高我国油气集输工艺方面整体的实力，
关键词：油气集输采油技术集输工艺
、油气集输分类及设计原则(一)油气集输流程分奠
1.按加热方式。按加热方式可分为不加热流程、热水伴随流程、井场加热流程、蒸汽伴随流程、掺热水流程、掺稀油流程、掺活性水流程以及掺蒸汽流程
2.按管线数目。按油并管线数目可分为单管、双管和三管集油流程。
3.按管网形态。按管网分布形态可分为米字形管网流程，环形管网流程、树形管网流程以及串联式管网流程
4.按系统步站级数。按着整个油气集输系统的步站级数可分为一级步站流程、二级步站流程和三级步站流程。其中一级流程中只含有集中处理站，二级流程有集中处理站和计量站，三级流程除了拥有集中处理站、计算站外，还拥有增压接转站。
5.按密闭程度。按着系统密闭程度可分为开放式和密闭式集油流程
(二)油气集输流程设计原则
油气集输的整个流程，会因为油田内蕴含的油气物理及化学性质的差异.地理自然条件的制约.经济利用价值和方式的不同，采取不同的油气集输方案。通过相互对比，得出性价比相对最高的一种设计流程。尤其技术流程设计所遵循的基本原则如下
1.整个油气集输流程，尽量全程封闭，以减少油气在运输的过程中产生不必要的损耗，
2.最大限度地收集油田中所出产的油气资源.把油气资源最大限度地生产加工成为符合使用标准的原油、天然气等相关产品
3.充分利用油田矿并中的流体压力.适当提高并控制整个流程系统内部的运作压力，以逐步扩大输出半径，减少中转环节，以避免中转环节造成的油气损耗。
4.合理利用系统中的热量，做好对整个油气集输流程的温度的整体控制，做好保温控制的同时，减少运输过程中的热耗。
5.在同等条件限制下，采用相对性能较高，整体工艺及操作较为简便的系统，以提高整体效率，
二、国内外在油气集输流程上的现状(一)原油集输工艺
在含蜡量过高.高凝聚油田中.国际上包括我国，普遍应用的是加热集输工艺，并在集输线路上多级布站，单井计量，单双管协调集油，最后经由大站对原油集中处理的联合工艺系统。由于石油开采储备间题，现在油田的开采一开始进人高含水阶段由于原油含水量的增加，开采时的原油特性有所改变，向着常温或低温集输工艺发展，并进一步简化整个集输工艺流程。
(二)多项资源混合技术
由于现在生活对石油和天然气的依赖，长距离的油气集输必然要得到应用，同时也是一项世界前沿科技，从20世纪80年代开始，各国就已经对此项工艺流程进行开发研究。现今流行的工艺流程为多相混合油气集输技术，同时与电热技术配合，对于长距离油气集输有着重要的意义，经过多年的开发与研究，现在工艺流程在不断地简化和自动化，加强了油气集输的距离和集输过程的保护。
(三)原油脱水工艺流程
对于含水量过高的原油集输，国内外通常采取两段式脱水工艺流程。其中，一段为脱出游离水，主要措施有大罐沉降和凝
结脱水两项措施。二段脱水加装电机，交直流变电式复合脱水法进行脱水。对于一些含蜡量少，凝点较低的高含水型原油，主要采取热化学反应脱水工艺流程。日前.在集输原油脱水方面，各国都在开发研制高效的游离水脱除器。固此，根据原油开采状况，研制并使用高效率游离水脱除器是很有必要也是很有效的-种原油脱水工艺
三、我国在油气集输流程上的发展（一）单井集油阶段
单并集油，即在油田的开发过程中，多数使用的是单井集油，单井加工的操作流程，只要石油，不收集天然气。原油的加工也仅限于沉降法来脱水以及除沙，属于最简单的工艺流程.这种工艺流程浪费较大，原油加工较为粗糙
(二）密闭集油阶段
新中国建立以后，待别是进人60年代全国工业大发展进程加快，相缓开发出了一大批储量丰富，质量过硬的大型油田。这类油田在开发的过程中，逐渐形成了以封闭式为主，多种集油流程共存的油气集输系统。这种票统先后开创了单管密闭，并网排状流程，后来又发展成并网“米”字形流程。这种流程由单管辅出，通过计量站和集油站进行分离、脱水等相关处理。这套流程在油气的集中环节，做到了初步的密闭式收集，但进行脱水阶段，还是开放式的，有一定的油气损耗。
(三)油气高效集输技术阶段
从20世纪90年代开始，我国各大油田相继进入高含水采油期，各大油田都把节能降耗作为开采过程中的重点间题来对待。特别是“十一五"计划以来，节能减排成为了我国各产业发展的主要目标，近年来更是变为硬性指标。各大油田在为了响应国家号召，在油气集输工艺流程方面，突出了高效节能间题，研发出了一批具有世界领先水平的高效节能油气集输工艺流程，使我国在油气集输方面进人了高效时期，并在世界处于相对领先地位。
四、结论
由于石油开采在不同时期所含有的伴生物大不相同，所以在石油开采方面，油田开发者应时刻注意油田开采伴生物的变化，根据不同地理位置和不同环境下，对不同伴生物原油进行规划不同的油气集输工艺流程，找到最适合自已的油气集输工艺，不断完善和发展，使油田开采可以做到资源的最大化利用，为国家的发展和建设提供强有力的能源支持。同时应该鼓励开发和利用新型能源，做到逐步替代矿石能源，在新能源开发领域走在世界的前沿，使自已不受能源的制约，以促进自身的发展。
参考文献
[1]黄耀达,吴涛,关克明.浅谈油气集输工艺过程及流程选用[3]石油和化工设备.2009(12)
[2]成庆林,孟令德,袁永惠。油气集输系统的节能潜力分析[J].应用能源技术.2010(01)
[3]刘万丰.油气集输系统生产运行方案优化方法[]油气田地面工程.2010(02)
[4]对云龙.胜利油田临盘油区油气集输工艺研究探讨[] 石油天然气学报.2010(01)
