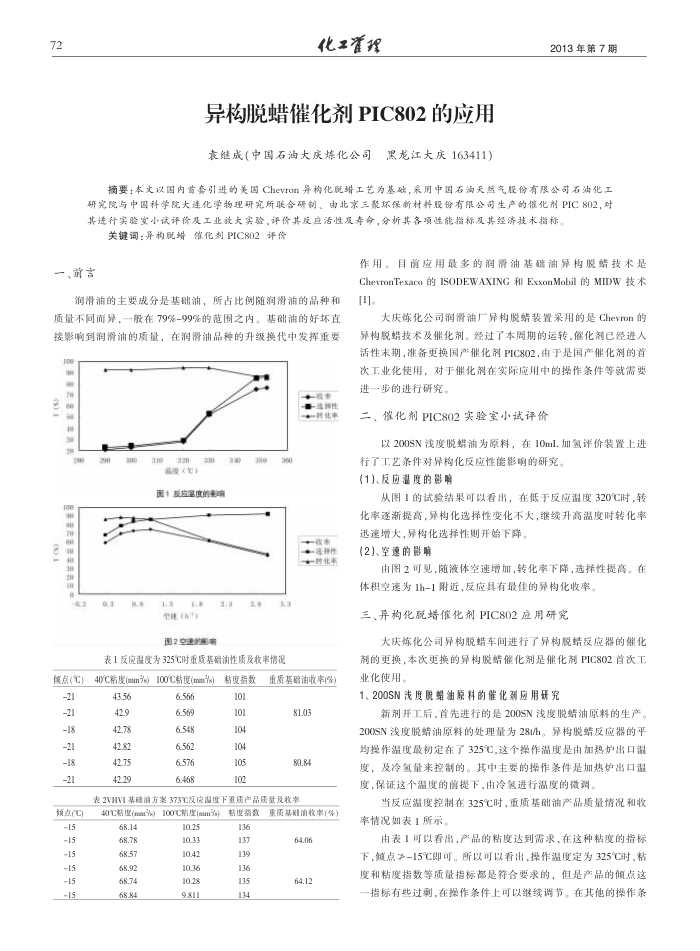

72
化工置理
异构脱蜡催化剂PIC802的应用
衰继成（中国石油大庆炼化公司
黑龙江大庆163411）
2013年第7期
摘要：本文以国内首套引的美国Chevron异构化航蜡工艺为基础，采用中国石演天然气股份有限公司石油化工研究院与中国科学院大连化学物理研究所联合研制、由北京三聚环保新材料股份有限公司生产的催化剂PIC802，对其选行实验小试评价及工业放大实验，评价其反应活性及寿命，分析其各项性能指标及其经济技术指标。
关键词：异构航蜡催化剂PIC802评价
一、前言
润滑油的主要成分是基础油，所占比例随润滑油的品种和质量不同而异，一般在79%-99%的范围之内。
基础油的好坏直
在润滑油品种的升级接代中发择重要
接影响到润滑油的质量，3 100
全市单光酱洋串药#(%)
20#示建光服用车用名出()
-0.3
债点(℃)-21-21 18-21 18 2
预点(C) 15 15 15 15 15-15
g3
oe 8.
e
32n 温度(）
围1及应温度的影响
7.
1 空建(+) 2空速的影案
3
3.3
359.
a 3
表1反应温度为325℃时重质基确油性质及收率情况
40°C粘度(mm%s) 43.56 42.9 42.78 42.82 42.75 42.29
100C粘度(mml/s)
6.566 6.569 6.548 6.562 6.576 6.468
黏度指数 To To tor tor 105 102
* 选押性 +括事
一收事 +选性 +热批事
重质基确油收率(%)
81.03 80.84
表2VHVI基硅油方案373C反应温度下重质产品质量及收率
100C粘度(mm%)
粘度数
40°C度(mm%s) 68.14 68.78 68.57 68.92 68.74 68.84
10.25 10.33 10.42 10.36 10.28 9.811
136 137 139 136 135 134
重质基醋油收率(%)
64.06 64.12
作用。目前应用最多的润滑油基确油异构脱蜡技术是 ChevronTexaco 的 ISODEWAXING 和 ExxonMobil 的 MIDW技术[]
大庆炼化公司润滑油厂异构脱蜡装置采用的是Chevron的异构脱蜡技术及催化剂。经过了本周期的运转，催化剂已经进人活性末期，准备更换国产催化剂PIC802，由于是国产催化剂的首次工业化使用，对于催化剂在实际应用中的操作条件等就需要进一步的进行研究。
二、催化剂PIC802实验室小试评价
以200SN浅度脱蜡油为原料，在10mL加氢评价装置上进
行了工艺条件对异构化反应性能影响的研究。(1)、反应温度的影响
从图1的试验结果可以看出，在低于反应温度320C时，转化率逐渐提高，异构化选择性变化不大，继续升高温度时转化率
迅速增大，异构化选择性则开始下降。(2)、空速的影响
由图2可见，随液体空速增加，转化率下降，选择性提高。在
体积空速为1h-1附近，反应具有最佳的异构化收率。三、异构化脱蜡催化剂PIC802应用研究
大庆炼化公司异构脱蜡车间进行了异构脱蜡反应器的催化剂的更换，本次更换的异构脱蜡催化剂是催化剂PIC802首次工业化使用。
1、200SN浅度脱蜡油原料的催化刻应用研究
新剂开工后，首先进行的是200SN浅度脱蜡油原料的生产。 200SN浅度脱蜡油原料的处理量为28t/h。异构脱蜡反应器的平均操作温度最初定在了325℃，这个操作温度是由加热炉出口温度，及冷氢量来控制的。其中主要的操作条件是加热炉出口温度，保证这个温度的前提下，由冷氢进行温度的微调
当反应温度控制在325℃时，重质基础油产品质量情况和收率情况如表1所示。
由表1可以看出，产品的粘度达到需求，在这种粘度的指标下，倾点>-15℃即可。所以可以看出，操作温度定为325℃时，粘度和粘度指数等质量指标是符合要求的，：
但是产品的倾点这
-指标有些过剩，在操作条件上可以继续调节。在其他的操作条
