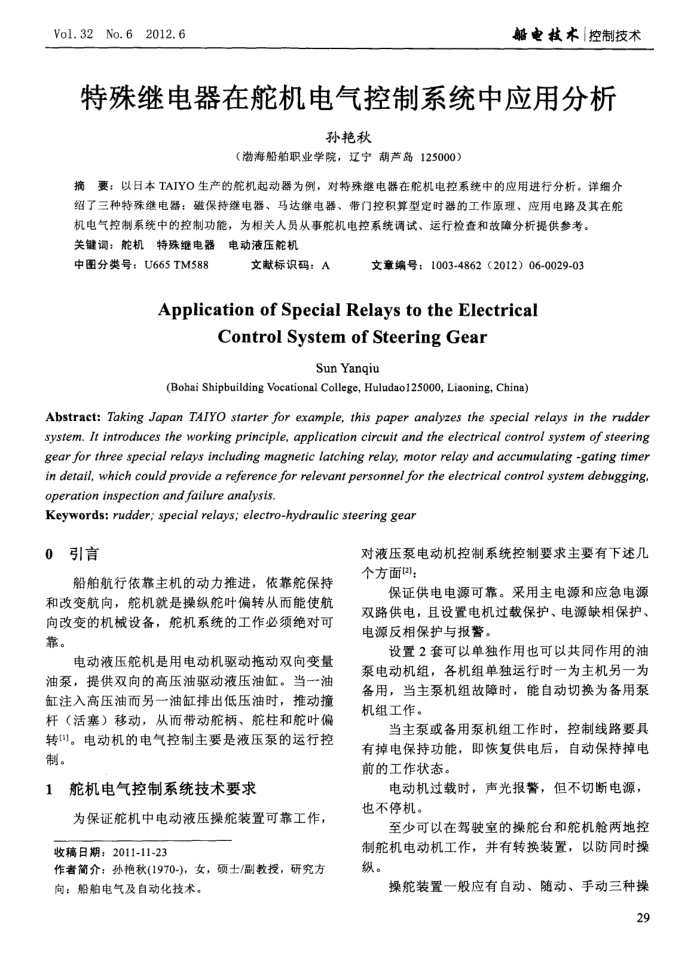

Vol.32No.62012.6
船电技术控制技术
特殊继电器在舵机电气控制系统中应用分析
孙艳秋
（濑海船舶职业学院，辽宁胡芦岛125000）
摘要：以日本TAIYO生产的能机起动器为例，对特殊继电器在能机电控系统中的应用进行分析。详细介绍了三种特殊继电器：磁保持继电器、马达继电器、带门控积算型定时器的工作原理、应用电路及其在能
机电气控制系统中的控制功能，为相关人员从事能机电控系统调试、运行检查和故障分析提供参考。关键调：能机特殊继电器电动液压能机
中图分类号：U665TM588
文献标识码：A
文章编号：1003-4862（2012）06-0029-03
ApplicationofSpecialRelays totheElectrical
ControlSystemof SteeringGear
SunYanqiu
(Bohai ShipbuildingVocational College,Huludao125000, Liaoning,China)
Abstract: Taking Japan TAIYO starter for example, this paper analyzes the special relays in the rudder system.It introduces the working principle, application circuit and the electrical control system of steering gearforthree special relays includingmagnetic latchingrelay,motorrelayandaccumulating-gating timer in detail, which couldprovidea referenceforrelevantpersonnel forthe electrical control system debugging. operation inspectionandfailureanalysis.
Keywords: rudder; special relays; electro-hydraulic steering gear
0引言
船舶航行依靠主机的动力推进，依靠舵保持和改变航向，舵机就是操纵舵叶偏转从而能使航向改变的机械设备，能机系统的工作必须绝对可靠。
电动液压舵机是用电动机驱动拖动双向变量油泵，提供双向的高压油驱动液压油缸。当一油缸注入高压油而另一油缸排出低压油时，推动撞杆（活塞）移动，从而带动舵柄、舵柱和舵叶偏转]。电动机的电气控制主要是液压泵的运行控制。
1能机电气控制系统技术要求
为保证舵机中电动液压操舵装置可靠工作，收稿日期：2011-11-23
作者简介：孙艳秋(1970-)，女，硕士/副教授，研究方向：船舶电气及自动化技术。
对液压泵电动机控制系统控制要求主要有下述几个方面[2]：
保证供电电源可靠。采用主电源和应急电源双路供电，且设置电机过载保护、电源缺相保护、电源反相保护与报警。
设置2套可以单独作用也可以共同作用的油泵电动机组，各机组单独运行时一为主机另一为备用，当主泵机组故障时，能自动切换为备用泵机组工作。
当主泵或备用泵机组工作时，控制线路要具有掉电保持功能，即恢复供电后，自动保持撑电前的工作状态。
电动机过载时，声光报警，但不切断电源，也不停机。
至少可以在驾驶室的操能台和舵机舱两地控制舵机电动机工作，并有转换装置，以防同时操纵。
操舵装置一般应有自动、随动、手动三种操
29
