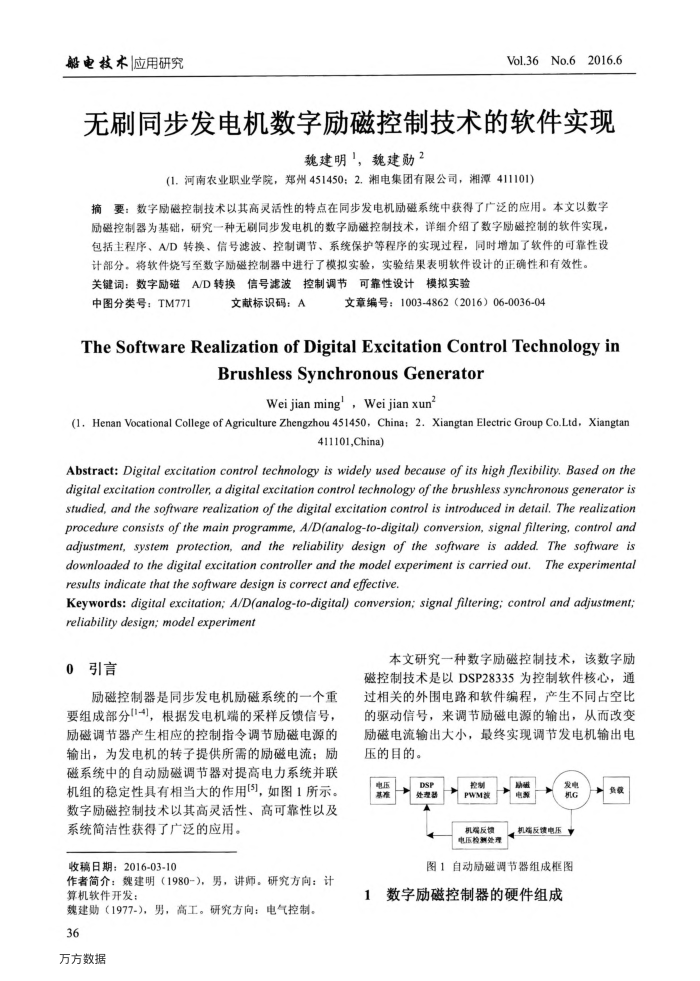

无刷同步发电机数字励磁控制技术的软件实现
魏建明'，魏建勋2
(1.河南农业职业学院，郑州451450：2.湘电集团有限公司，湘潭411101)
摘要：数字励磁控制技术以其高灵活性的特点在同步发电机励磁系统中获得了广泛的应用。本文以数字励磁控制器为基础，研究一种无剧同步发电机的数字励磁控制技术，详细介绍了数字励磁控制的软件实现，包括主程序、A/D转换、信号滤波、控制调节、系统保护等程序的实现过程，同时增加了软件的可靠性设
计部分。将软件烧写至数字励磁控制器中进行了模拟实验，实验结果表明软件设计的正确性和有效性。关键词：数字励磁A/D转换信号滤波控制调节可靠性设计模拟实验
中图分类号：TM771
文献标识码：A
文章编号：1003-4862（2016）06-0036-04
TheSoftwareRealizationofDigitalExcitationControlTechnologyir
Brushless SynchronousGenerator
Wei jian ming',Wei jian xun?
e
411101,China)
Abstract: Digital excitation control technology is widely used because of its high flexibility. Based on the digitalexcitation controller, adigital excitation control technology ofthebrushless synchronous generator is studied, and the sofrware realization of the digital excitation control is introduced in detail.The realization procedure consists of the main programme, A/D(analog-to-digital) conversion, signal filtering, control and adjustment,system protection,and the reliability design of the sofrwareis added. Thesofiware is downloaded to the digital excitation controller and the model experiment is carried out.The experimental resultsindicatethatthesoftwaredesigniscorrectandeffective.
Keywords: digital excitation; A/D(analog-to-digital) comversion; signal filtering; control and adjustment, reliabilitydesign; model experiment
0引言
励磁控制器是同步发电机励磁系统的一个重要组成部分1-，根据发电机端的采样反馈信号，励磁调节器产生相应的控制指令调节励磁电源的输出，为发电机的转子提供所需的励磁电流；励磁系统中的自动励磁调节器对提高电力系统并联机组的稳定性具有相当大的作用[3]，如图1所示。数字励磁控制技术以其高灵活性、高可靠性以及
系统简洁性获得了广泛的应用。收稿日期：2016-03-10
作者简介：魏建明（1980-），男，讲师。研究方向：计算机软件开发：
魏建勋（1977-)），男，高工。研究方向：电气控制。 36
万方数据
本文研究一种数字励磁控制技术，该数字励磁控制技术是以DSP28335为控制软件核心，通过相关的外围电路和软件编程，产生不同占空比的驱动信号，来调节励磁电源的输出，从而改变励磁电流输出大小，最终实现调节发电机输出电压的目的。
DSP 处理器
PWM
机端反馈电压检烈处理
机端反馈电压★
图1自动励磁调节器组成框图
数字励磁控制器的硬件组成
