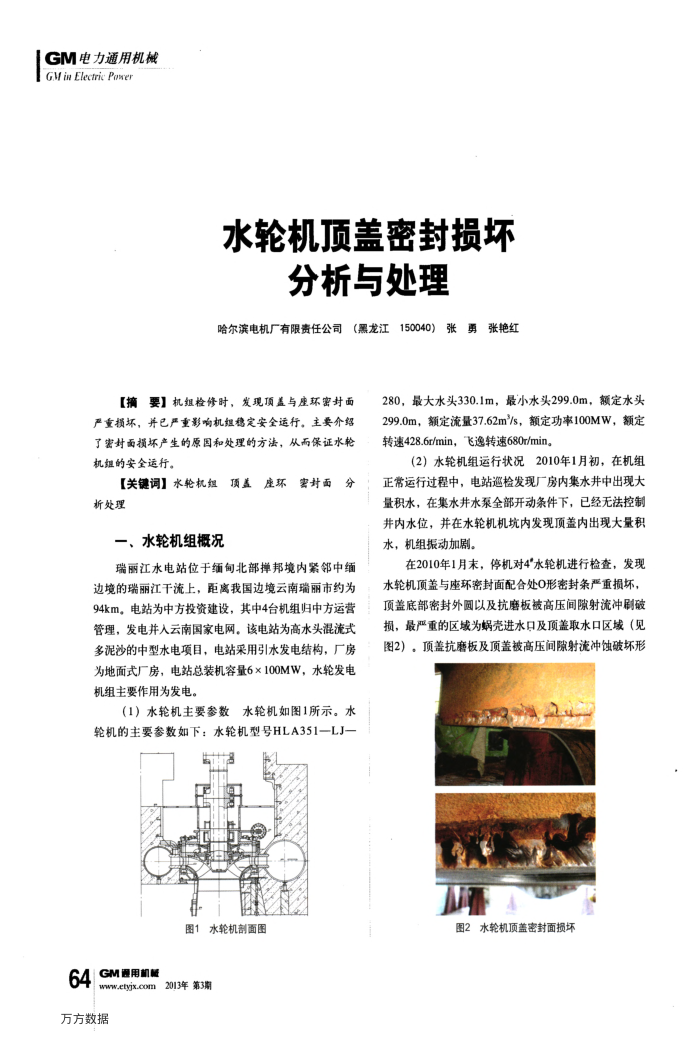

水轮机顶盖密封损坏
分析与处理
哈尔滨电机厂有限责任公司（黑龙江150040）张勇张艳红
【摘要】机组检修时，发现顶盖与座环密封面严重损坏，并已严重影响机短稳定安全运行。主要介绍了密封面损坏产生的原国和处理的方法，从而保证水轮机组的安全运行。
【关键词】水轮机组顶盖
座环
析处理
一、水轮机组概况
害对面
分
瑞丽江水电站位于缅甸北部掸邦境内紫邻中缅边境的瑞丽江干流上，距离我国边境云南瑞丽市约为 94km。电站为中方投资建设，其中4台机组归中方运营管理，发电并人云南国家电网。该电站为高水头混流式多泥沙的中型水电项目，电站采用引水发电结构，厂房为地面式厂房，电站总装机容量6×100MW，水轮发电机组主要作用为发电。
(1）水轮机主要参数
水轮机如图1所示。水
轮机的主要参数如下：水轮机型号HLA351—LJ-
图1水轮机剖面图
64
GM通用机
www.etyix.0om2013年第3期
万方数据
280，最大水头330.1m，最小水头299.0m，额定水头 299.0m，额定流量37.62m/s，额定功率100MW，额定转速428.6r/min，飞逸转速680r/min。
（2）水轮机组运行状况2010年1月初，在机组正常运行过程中，电站巡检发现厂房内集水井中出现大量积水，在集水井水泵全部开动条件下，已经无法控制井内水位，并在水轮机机坑内发现顶盖内出现大量积水，机组振动加剧。
在2010年1月末，停机对4水轮机进行检查，发现水轮机顶盖与座环密封面配合处O形密封条严重损坏，顶盖底部密封外圆以及抗磨板被高压间隙射流冲刷破损，最严重的区域为蜗壳进水口及顶盖取水口区域（见图2）。顶盖抗磨板及顶盖被高压间隙射流冲蚀破坏形
图2水轮机顶盖密封面损坏
