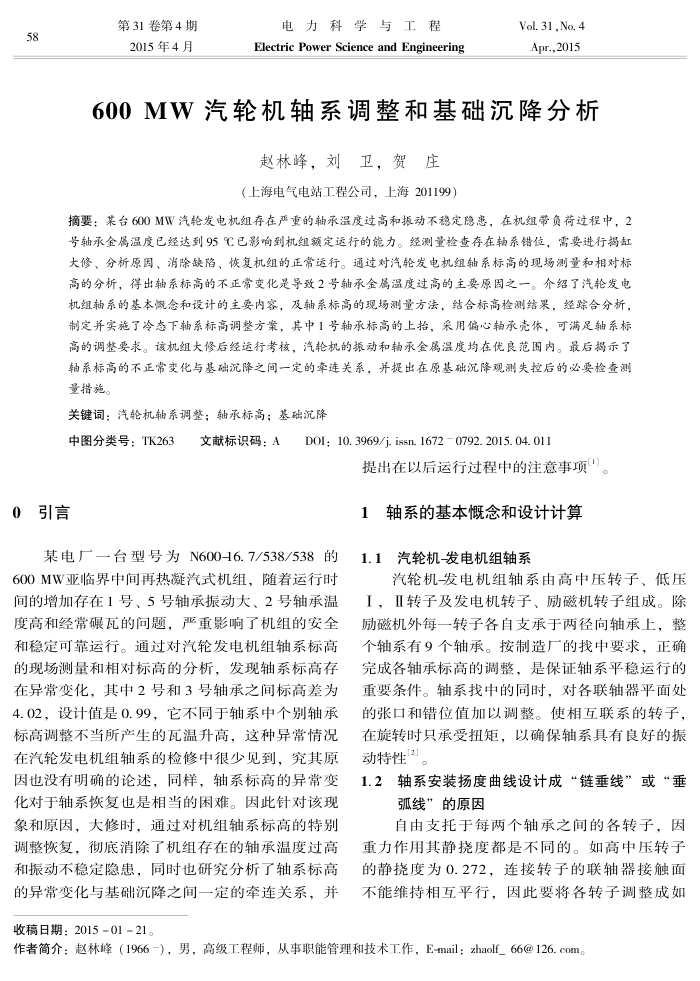

第31卷第4期 2015年4月
电力科学与工程
Electric Power Science and Engineering
Vol. 31,No. 4 Apr.,2015
600MW汽轮机轴系调整和基础沉降分析
赵林峰，刘卫，贺庄
（上海电气电站工程公司，上海201199）
摘要：某台600MW汽轮发电机组存在严重的轴承温度过高和振动不稳定隐患，在机组带负荷过程中，2 号轴承金属温度已经达到95C已影响到机组额定运行的能力。经测量检查存在轴系错位，需要进行揭缸大修、分析原固、消除缺陷、恢复机组的正常运行。通过对汽轮发电机组轴系标高的现场测量和相对标高的分析，得出轴系标高的不正常变化是导致2号轴承金属温度过高的主要原因之一。介绍了汽轮发电机组轴系的基本说念和设计的主要内客，及轴系标高的现场测量方法，结合标高检测结，经踪合分析，制定并实施了冷态下轴系标高调整方案，其中1号轴承标高的上抬，采用偏心轴承壳体，可满足轴系标高的调整要求。该机组大修后经运行考核，汽轮机的振动和轴承金属温度均在优度范围内。最后揭示了轴系标高的不正常变化与基础沉降之间一定的牵连关系，并提出在原基础沉降观测失控后的必要检查测量措施。
关键词：汽轮机轴系调整；轴承标高；基础沉降
中图分类号：TK263
0引言
文献标识码：A
DOI:10.3969/j. issn. 1672 0792. 2015. 04. 011
提出在以后运行过程中的注意事项) 1轴系的基本概念和设计计算
某电厂一台型号为N600-6.7/538/538的
600MW亚临界中间再热凝汽式机组，随着运行时间的增加存在1号、5号轴承振动大、2号轴承温度高和经常碾瓦的问题，严重影响了机组的安全和稳定可靠运行。通过对汽轮发电机组轴系标高的现场测量和相对标高的分析，发现轴系标高存在异常变化，其电2号和3号轴承之间标高差为 4.02，设计值是0.99，它不司于轴系申个别轴承标高调整不当所产生的瓦温升高，这种异常情况在汽轮发电机组轴系的检修中很少见到，究其原因也没有明确的论述，同样，轴系标高的异常变化对于轴系恢复也是相当的困难。因此针对该现象和原因，大修时，通过对机组轴系标高的特别调整恢复，彻底消除了机组存在的轴承温度过高和振动不稳定隐患，同时也研究分析了轴系标高的异常变化与基础沉降之间一定的牵连关系，并
收稿日期：2015-01-21。
1.1汽轮机-发电机组轴系
汽轮机-发电机组轴系由高中压转子、低压 I，Ⅱ转子及发电机转子、励磁机转子组成。除励磁机外每一转子各自支承于两径向轴承上，整个轴系有9个轴承。按制造厂的找中要求，正确完成各轴承标高的调整，是保证轴系平稳运行的重要条件。轴系找中的同时，对各联轴器平面处的张口和错位值加以调整。使相互联系的转子，在旋转时只承受扭矩，以确保轴系具有良好的振动特性"]。
1.2轴系安装扬度曲线设计成“链垂线”或“垂
弧线”的原因
自由支托于每两个轴承之间的各转子，因
重力作用其静挠度都是不同的。如高中压转子的静挠度为0.272，连接转子的联轴器接触面不能维持相互平行，因此要将各转子调整成如
作者简介：赵林峰（1966-），男，高级工程师，从事职能管理和技术工作，E-mail：zhaolf_66@126.com。
